কেন এরিয়াল ইনসুলেটেড কেবলগুলি বেয়ার ওভারহেড কন্ডাক্টরগুলিকে প্রতিস্থাপন করে এবং কী পরিবর্তনের প্রয়োজন হয়
সঙ্গে বেয়ার ওভারহেড কন্ডাক্টর প্রতিস্থাপন বায়বীয় উত্তাপ তারের ডিস্ট্রিবিউশন নেটওয়ার্কে s (AIC) নিরাপত্তা, নির্ভরযোগ্যতা এবং রক্ষণাবেক্ষণের কারণগুলির সংমিশ্রণ দ্বারা চালিত হয় যা নির্দিষ্ট ইনস্টলেশন পরিবেশে উল্লেখযোগ্যভাবে যৌগিক হয়। কাঠের বা কংক্রিটের খুঁটিতে বেয়ার কন্ডাক্টরগুলি এক শতাব্দীরও বেশি সময় ধরে মান ওভারহেড বিতরণ প্রযুক্তি, কিন্তু ঘন গাছপালা এলাকা, উপকূলীয় পরিবেশ এবং উচ্চ-ফল্ট-রেট শহুরে নেটওয়ার্কগুলিতে তাদের কার্যকারিতা 1970-এর দশকে স্ক্যান্ডিনেভিয়ায় শুরু হওয়া উত্তাপ বিকল্পগুলির ব্যাপক গ্রহণকে চালিত করেছে এবং আফ্রিকা এবং লা আমেরিকা জুড়ে ক্রমবর্ধমানভাবে গৃহীত হয়েছে।
বেয়ার কন্ডাক্টরের উপর এরিয়াল ইনসুলেটেড ক্যাবলের প্রাথমিক প্রযুক্তিগত সুবিধা হল কন্ডাক্টর থেকে কন্ডাক্টর থেকে কন্ডাক্টর থেকে কন্ডাক্টর থেকে ট্রি যোগাযোগের ত্রুটি। গাছের ছাউনির মধ্য দিয়ে যাওয়া একটি খালি 11 কেভি ডিস্ট্রিবিউশন লাইনের জন্য প্রতিটি পাশে 2-3 মিটার একটি ক্লিয়ারেন্স করিডোর প্রয়োজন যাতে বাতাস লোডিংয়ের অধীনে শাখার যোগাযোগ রোধ করা যায়; একটি উত্তাপ বায়বীয় তারের সরাসরি শাখার যোগাযোগকে সহ্য করতে পারে কোন ত্রুটি সূচনা ছাড়াই কারণ ইনসুলেশনটি যোগাযোগের ঘটনার সময়কালের জন্য যোগাযোগের ভোল্টেজ সহ্য করে। এটি ডান-অফ-ওয়ের প্রস্থকে 40-60% হ্রাস করার অনুমতি দেয়, উল্লেখযোগ্যভাবে জমি পরিষ্কার করার খরচ এবং বনাঞ্চলে পরিবেশগত প্রভাব হ্রাস করে। নিরোধক স্থায়ী যোগাযোগ সহনশীলতা প্রদান করে না — টেকসই শাখার চাপ অবশেষে জ্যাকেটকে ক্ষয় করে এবং কন্ডাক্টরে প্রবেশ করে — তবে এটি সম্ভাব্য মারাত্মক তাত্ক্ষণিক ত্রুটিগুলিকে পরিচালনাযোগ্য ধীর-উন্নয়নশীল পরিস্থিতিতে রূপান্তরিত করে যা বিভ্রাট হওয়ার আগে সনাক্ত এবং পরিষ্কার করা যেতে পারে।
বেয়ার থেকে ইনসুলেটেড বায়বীয় সিস্টেমে রূপান্তরের জন্য হার্ডওয়্যার, ইনস্টলেশন অনুশীলন এবং সুরক্ষা সিস্টেম সমন্বয়ের পরিবর্তন প্রয়োজন যা প্রায়শই প্রকল্প পরিকল্পনায় অবমূল্যায়ন করা হয়। বেয়ার কন্ডাক্টর পোল ফিটিংস — ক্ল্যাম্প-টপ ইনসুলেটর, স্পুল ইনসুলেটর এবং ক্রসআর্ম হার্ডওয়্যার — এআইসি ইনস্টলেশনের সাথে সামঞ্জস্যপূর্ণ নয়, যার জন্য মেসেঞ্জার ওয়্যার সাপোর্ট সিস্টেম, প্রিফর্মড হেলিকাল গ্রিপস, সাসপেনশন ক্ল্যাম্প এবং নির্দিষ্ট তারের বাইরের ব্যাস এবং যান্ত্রিক টেনশনের জন্য ডিজাইন করা স্ট্রেন ক্ল্যাম্প প্রয়োজন। বেয়ার কন্ডাক্টর ফল্ট কারেন্টের জন্য ক্যালিব্রেট করা সুরক্ষা রিলে সেটিংস অবশ্যই ইনসুলেটেড ক্যাবলের জন্য পুনঃ-ক্যালিব্রেট করা উচিত, যেখানে নিরোধক ফল্ট বিকাশে বিলম্ব করে, ওভারকারেন্ট রিলে দ্বারা দেখা সময়-বর্তমান প্রোফাইল পরিবর্তন করে। যে ইউটিলিটিগুলি বেয়ার কন্ডাক্টরের জন্য ডিজাইন করা হার্ডওয়্যারে AIC কন্ডাক্টর ইনস্টল করে, বা যেগুলি সুরক্ষা রিলে সেটিংস সামঞ্জস্য করতে ব্যর্থ হয়, প্রায়শই ট্রানজিশন পিরিয়ডে হয় মিস ফল্ট সনাক্তকরণ বা উপদ্রব ট্রিপিংয়ের অভিজ্ঞতা হয়।

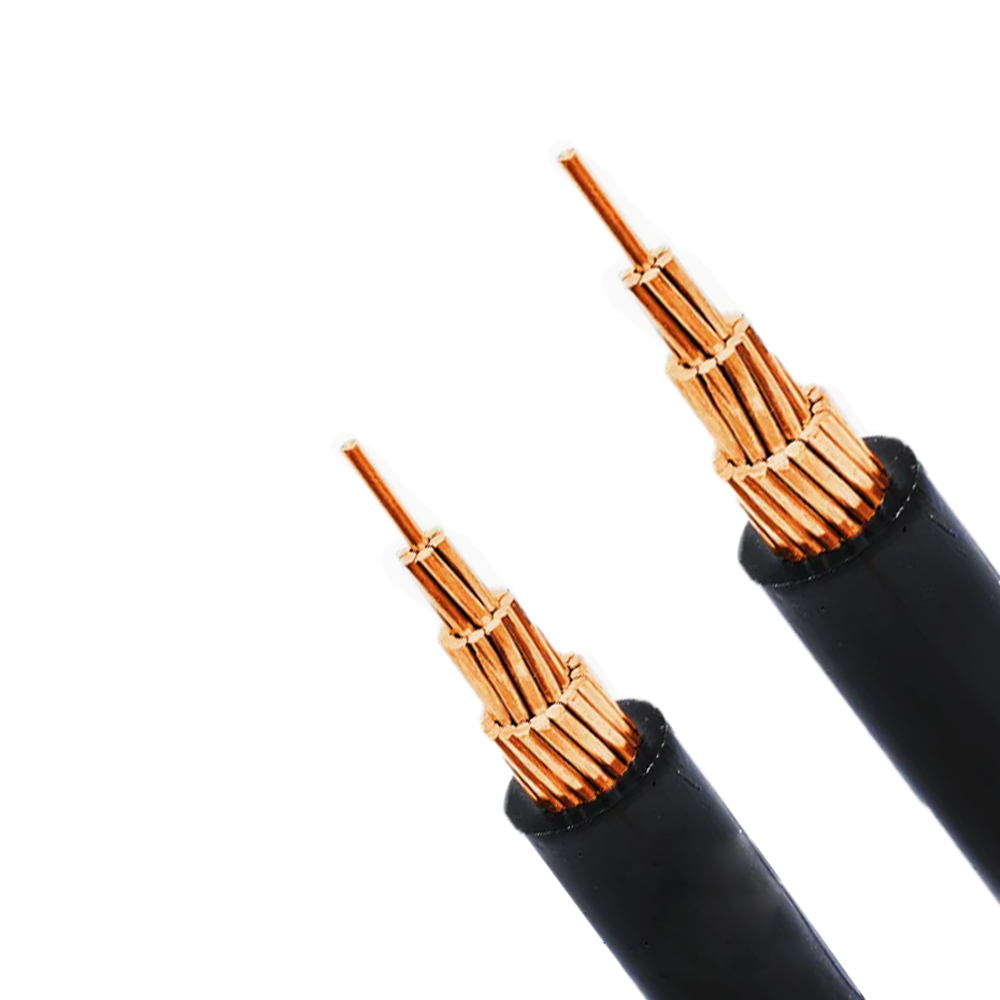

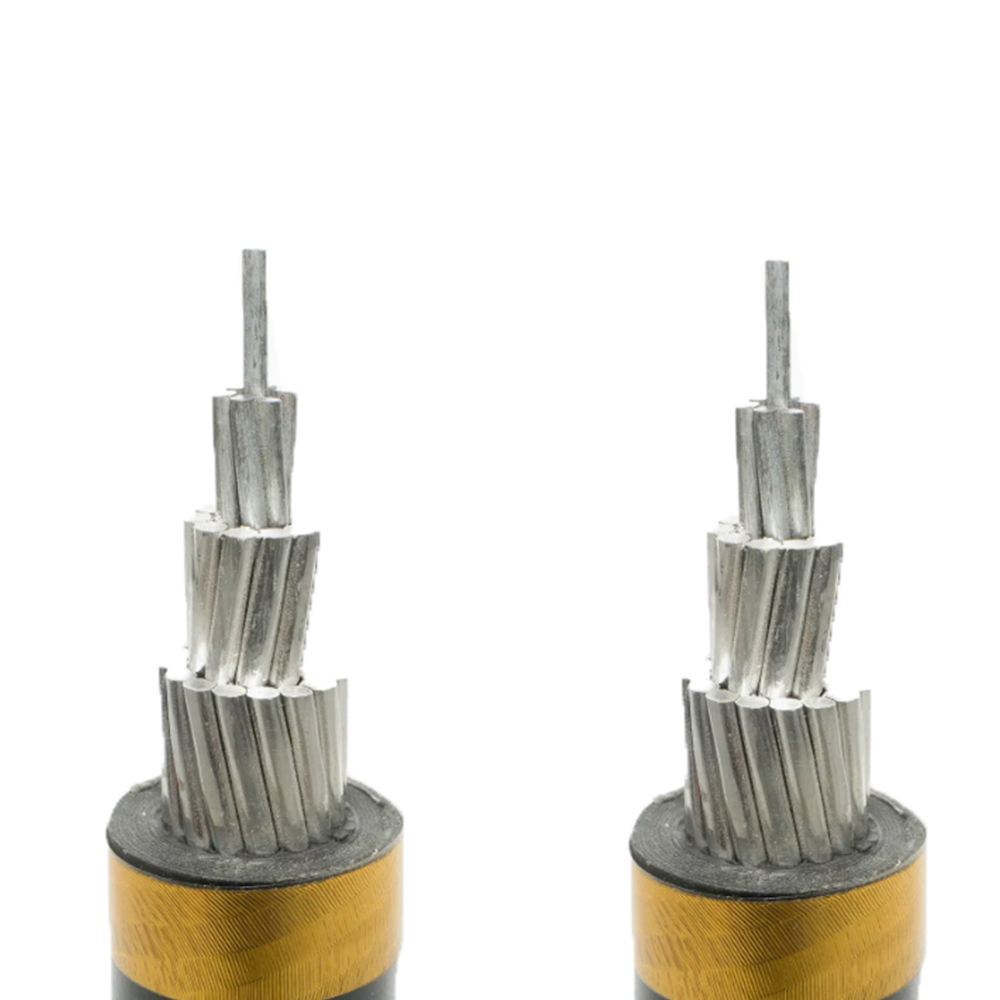

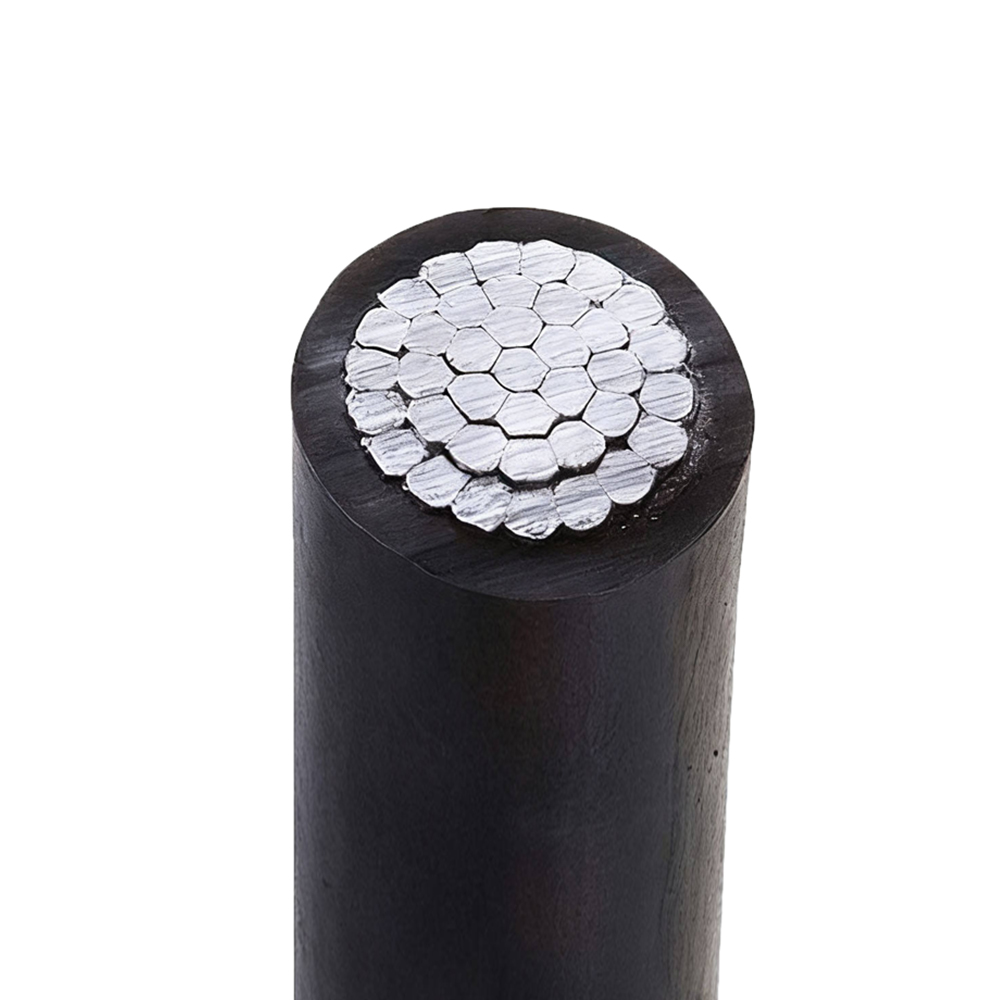

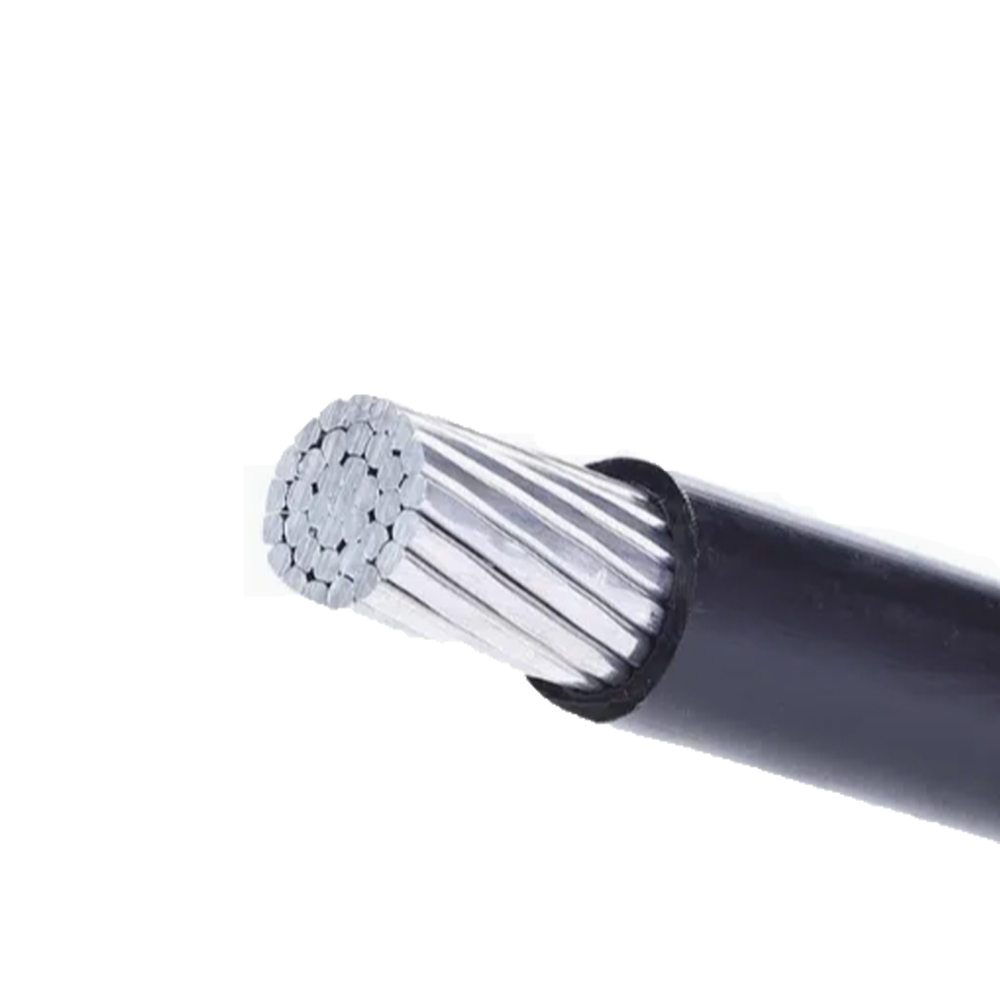

লো-ভোল্টেজ এরিয়াল বান্ডেলড ক্যাবলে মেসেঞ্জার ওয়্যার ডিজাইন এবং স্যাগ এবং টেনশনের উপর এর প্রভাব
লো-ভোল্টেজ এরিয়াল বান্ডেল করা তারগুলি (ABC, সাধারণত 0.6/1 kV রেটেড) দুটি যান্ত্রিক কনফিগারেশনে পাওয়া যায়: একটি ডেডিকেটেড বেয়ার বা ইনসুলেটেড মেসেঞ্জার তারের সাথে যা বান্ডেলের সম্পূর্ণ যান্ত্রিক লোড বহন করে এবং স্ব-সমর্থক কনফিগারেশন যেখানে একটি নিরোধক মেকানিক্যাল পরিবাহক হিসাবে পরিবেশন করে। এই কনফিগারেশনগুলির মধ্যে পছন্দের স্প্যান দৈর্ঘ্যের ক্ষমতা, ইনস্টলেশন টেনশন, তাপমাত্রার তারতম্যের অধীনে স্থবির আচরণ এবং দীর্ঘমেয়াদী যান্ত্রিক নির্ভরযোগ্যতার জন্য উল্লেখযোগ্য ফলাফল রয়েছে।
মেসেঞ্জার-সমর্থিত ABC-তে, মেসেঞ্জার ওয়্যারটি সাধারণত একটি গ্যালভানাইজড স্টিলের তার বা একটি স্টিল-রিইনফোর্সড অ্যালুমিনিয়াম কন্ডাক্টর (ACSR) হয় যা বৈদ্যুতিক বর্তমান প্রয়োজনীয়তা থেকে স্বাধীনভাবে নির্বাচিত হয়। মেসেঞ্জার পুরো তারের বান্ডেলের ক্যাটেনারি লোড বহন করে, এবং ইনসুলেটেড কন্ডাক্টরগুলি নিয়মিত বিরতিতে তারের বন্ধন বা প্রিফর্মড গ্রিপ ব্যবহার করে এটি থেকে ঝুলে থাকে - সাধারণত প্রতি 0.5-1.0 মিটার স্প্যান বরাবর। মেসেঞ্জারের যান্ত্রিক নকশা তারের সর্বাধিক ডিজাইনের স্প্যান, ইনস্টলেশন অঞ্চলে প্রযোজ্য বায়ু এবং বরফ লোডিং অবস্থা এবং সর্বাধিক অনুমোদিত স্যাগ (যা মাটির উপরে প্রয়োজনীয় মেরু উচ্চতা ক্লিয়ারেন্সকে প্রভাবিত করে) দ্বারা নিয়ন্ত্রিত হয়। একটি 4-কোর 4×70 mm² ABC বান্ডেল সহ একটি মাঝারি বায়ু অঞ্চলে 60-মিটার স্প্যানের জন্য, সর্বাধিক লোড পরিস্থিতিতে মেসেঞ্জার টেনশন 8-12 kN হতে পারে, যার জন্য 3 এর সুরক্ষা ফ্যাক্টর সহ কমপক্ষে 24-36 kN এর মেসেঞ্জার ব্রেকিং শক্তির প্রয়োজন হয়। গ্রীষ্মে একটি অতিরিক্ত মেসেঞ্জার ব্যবহার করা হয় যা গ্রীষ্মে লোড করার ক্ষমতা বৃদ্ধি পায়। সম্প্রসারণ অ্যালুমিনিয়াম কন্ডাকটরকে দীর্ঘায়িত করে) বান্ডিলটি নকশা ছাড়পত্রের উচ্চতার নীচের কাঠামো বা গাছপালাগুলির সাথে যোগাযোগ করতে পারে।
স্ব-সমর্থনকারী ABC বৈদ্যুতিক নিরপেক্ষ এবং যান্ত্রিক লোড ক্যারিয়ার উভয় হিসাবে নিরপেক্ষ পরিবাহী ব্যবহার করে পৃথক বার্তাবাহককে নির্মূল করে। এই কনফিগারেশনের নিরপেক্ষ কন্ডাকটরকে অবশ্যই সম্পূর্ণ ক্যাটেনারি লোডের জন্য যান্ত্রিকভাবে রেট করা উচিত, যার মানে এটি প্রায়শই ফেজ কন্ডাক্টরে ব্যবহৃত অ্যানিলড অ্যালুমিনিয়ামের পরিবর্তে ACSR (অ্যালুমিনিয়াম কন্ডাকটর স্টিল রিইনফোর্সড) বা শক্ত-আঁকা অ্যালুমিনিয়াম খাদ থেকে তৈরি করা হয়। সর্বাধিক বরফ এবং বায়ু লোডিংয়ের অধীনে নিরপেক্ষ পরিবাহীর উত্তেজনা অবশ্যই কন্ডাকটরের রেট করা উত্তেজনা সীমার মধ্যে হতে হবে, যা সর্বাধিক অর্জনযোগ্য স্প্যানকে সীমাবদ্ধ করে। স্ব-সমর্থনকারী LV ABC-এর জন্য, কন্ডাক্টরের আকার এবং আঞ্চলিক লোডিং শ্রেণীর উপর নির্ভর করে সাধারণত সর্বাধিক স্প্যান 40 থেকে 80 মিটার পর্যন্ত হয়ে থাকে; এই স্প্যানগুলির বাইরে, মধ্যবর্তী সমর্থন খুঁটিগুলির প্রয়োজন হয় এমনকি যদি স্প্যানের উপর ভোল্টেজ ড্রপ একটি দীর্ঘ বৈদ্যুতিক স্প্যানকে অনুমতি দেয়। স্ব-সমর্থক কনফিগারেশনটি ইনস্টল করা সহজ (কোনও পৃথক মেসেঞ্জার ইনস্টলেশনের প্রয়োজন নেই) কিন্তু অস্বাভাবিক স্প্যান জ্যামিতি বা ভারী বরফ লোডিং অবস্থার জন্য মেসেঞ্জার-সমর্থিত সিস্টেমের তুলনায় কম নকশা নমনীয়তা প্রদান করে।

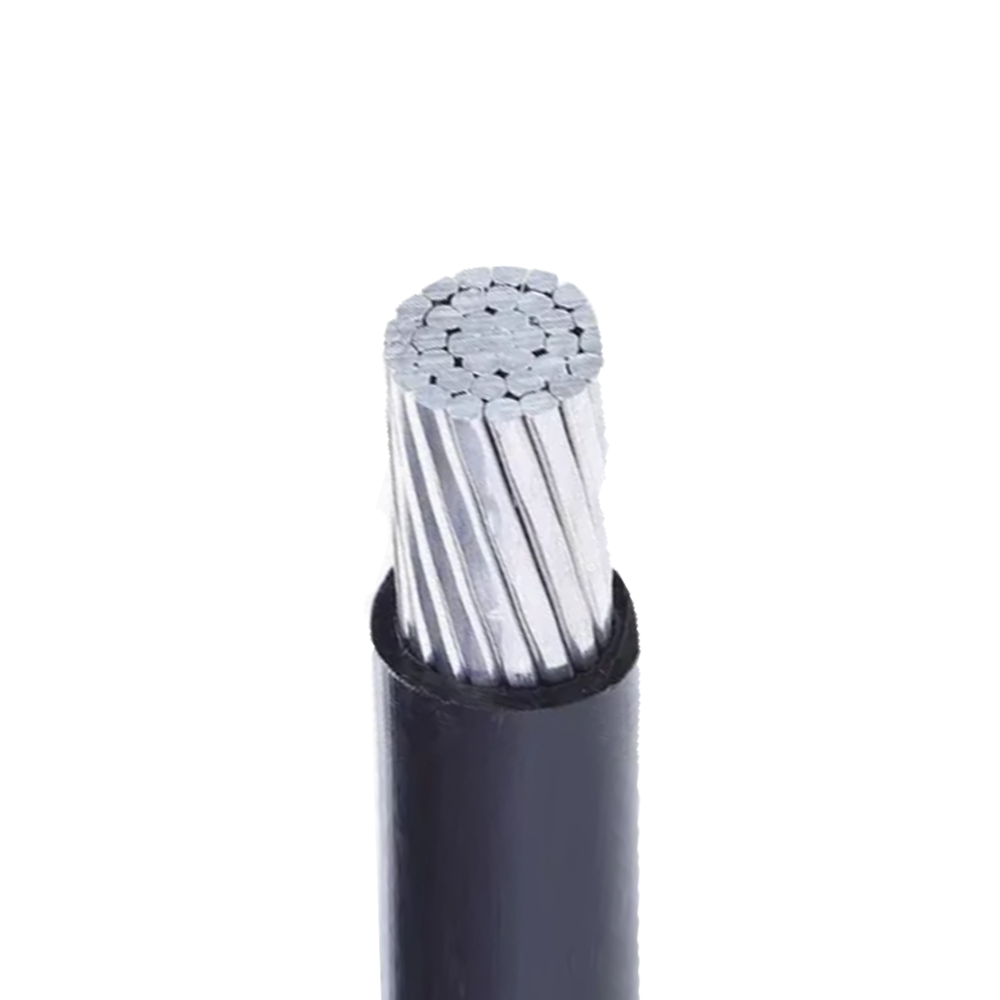

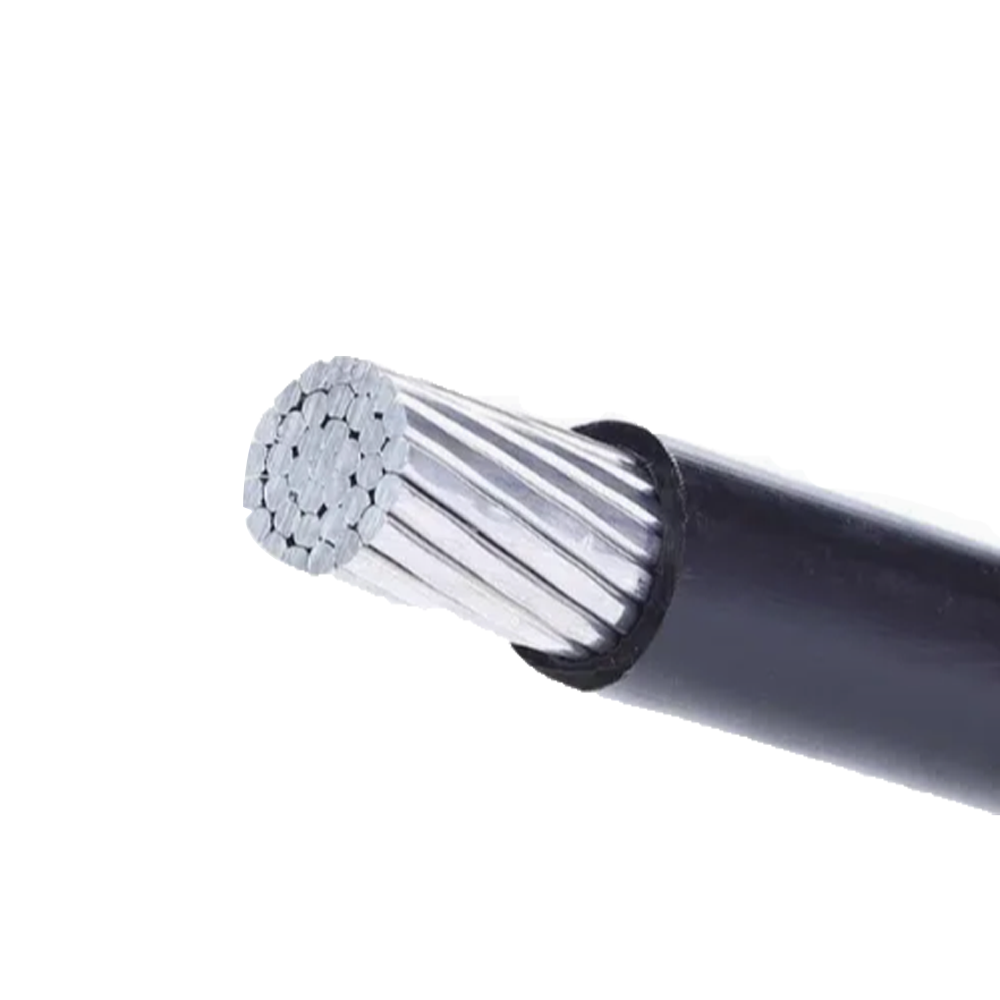

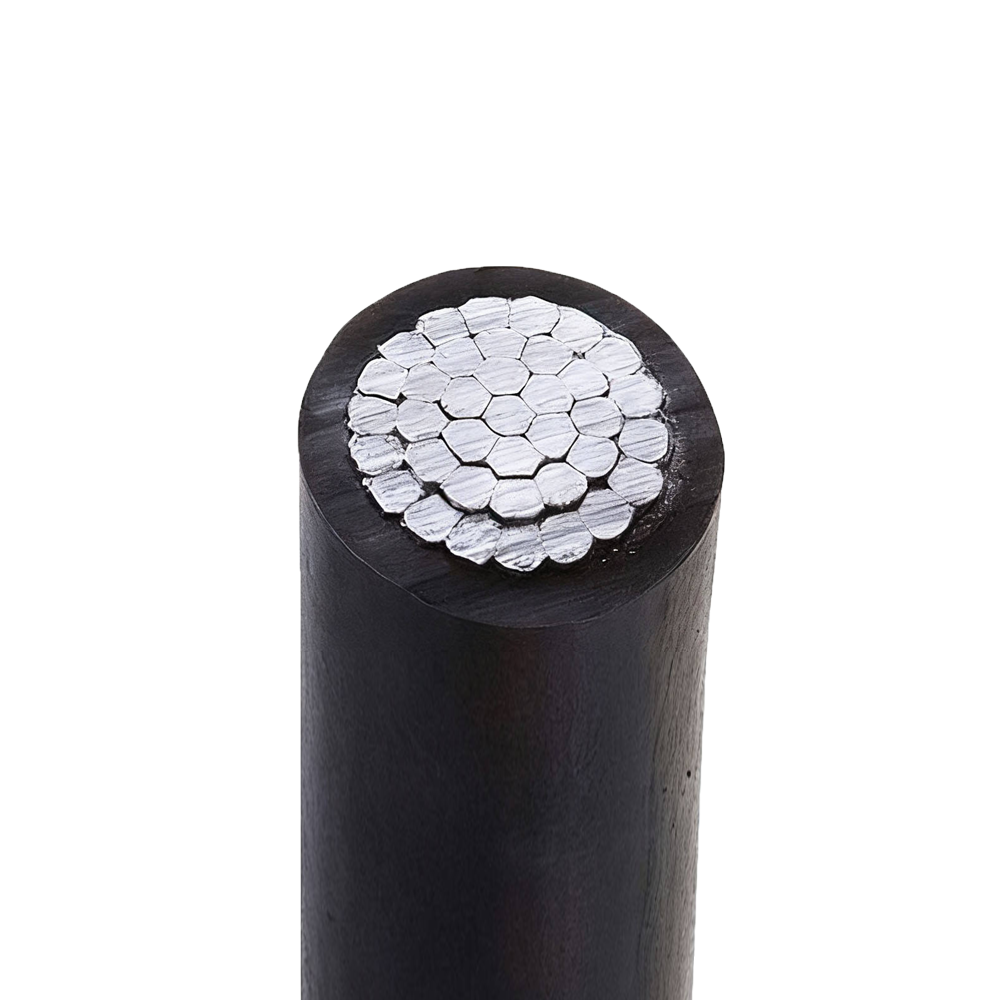

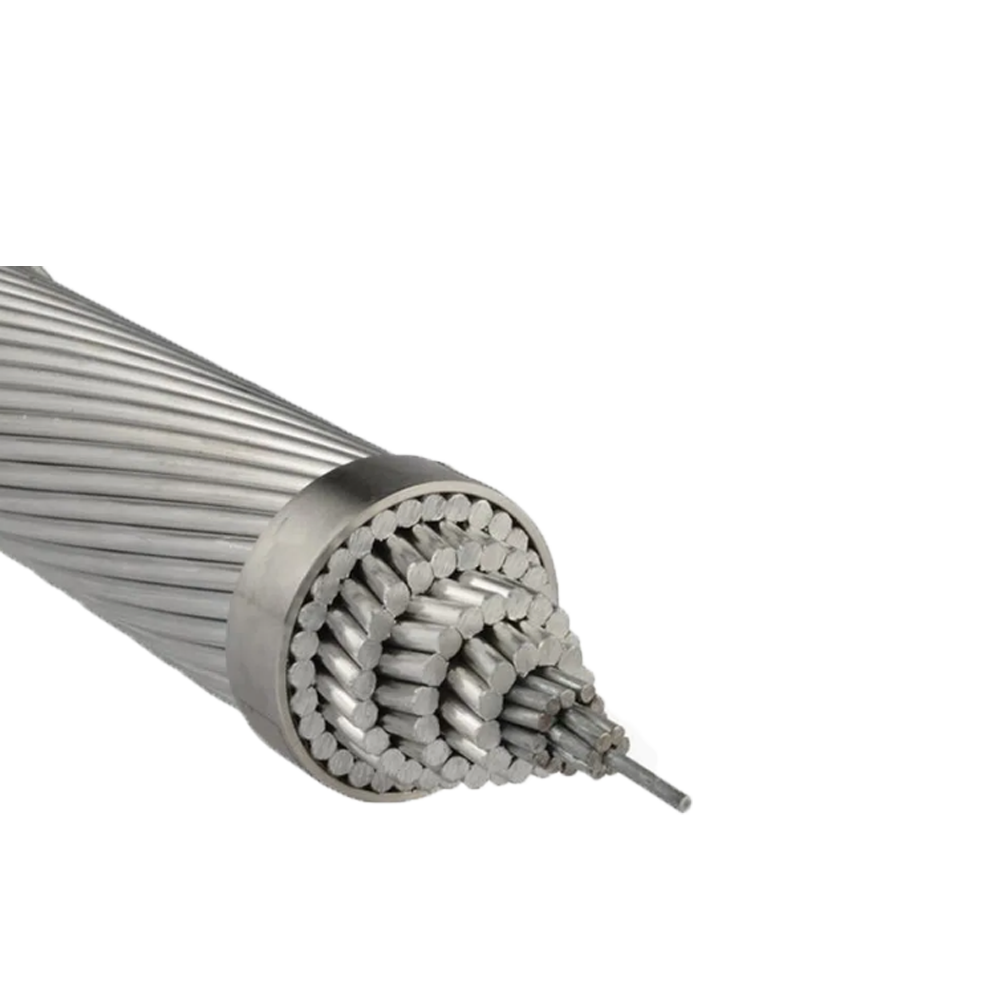

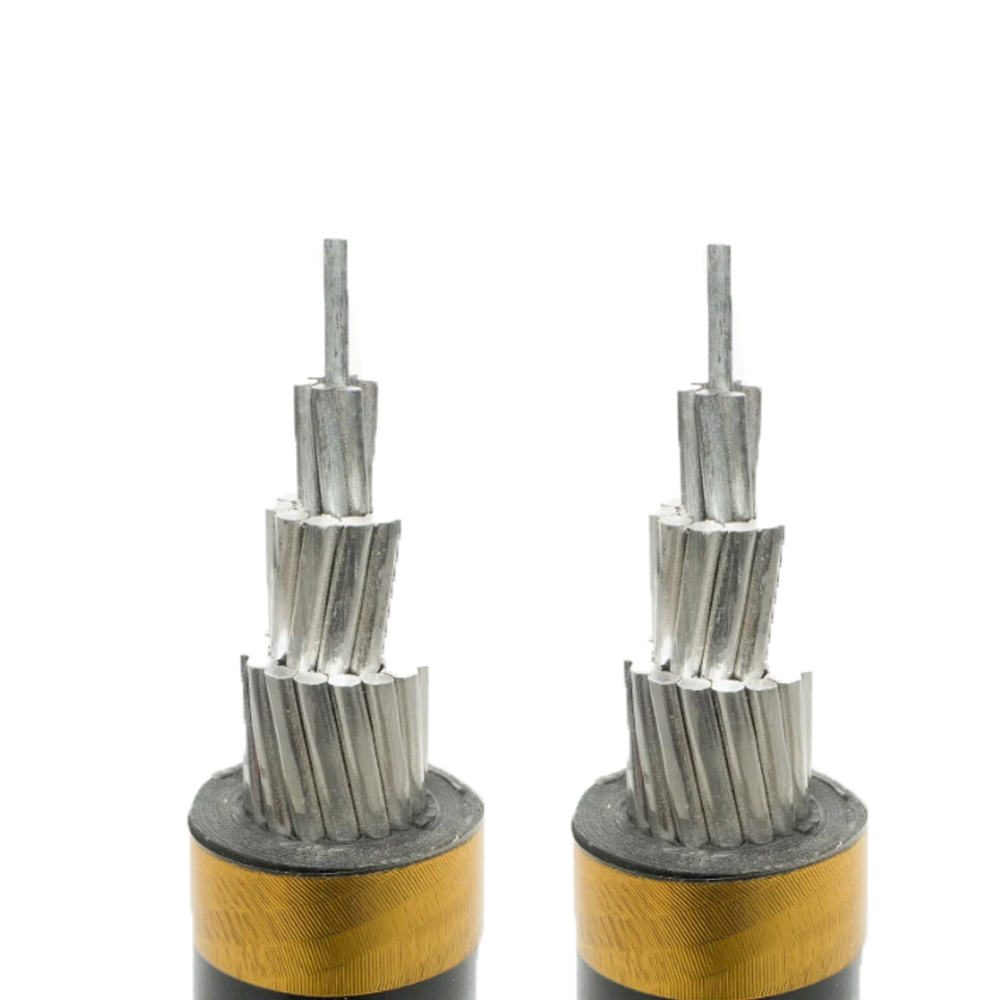

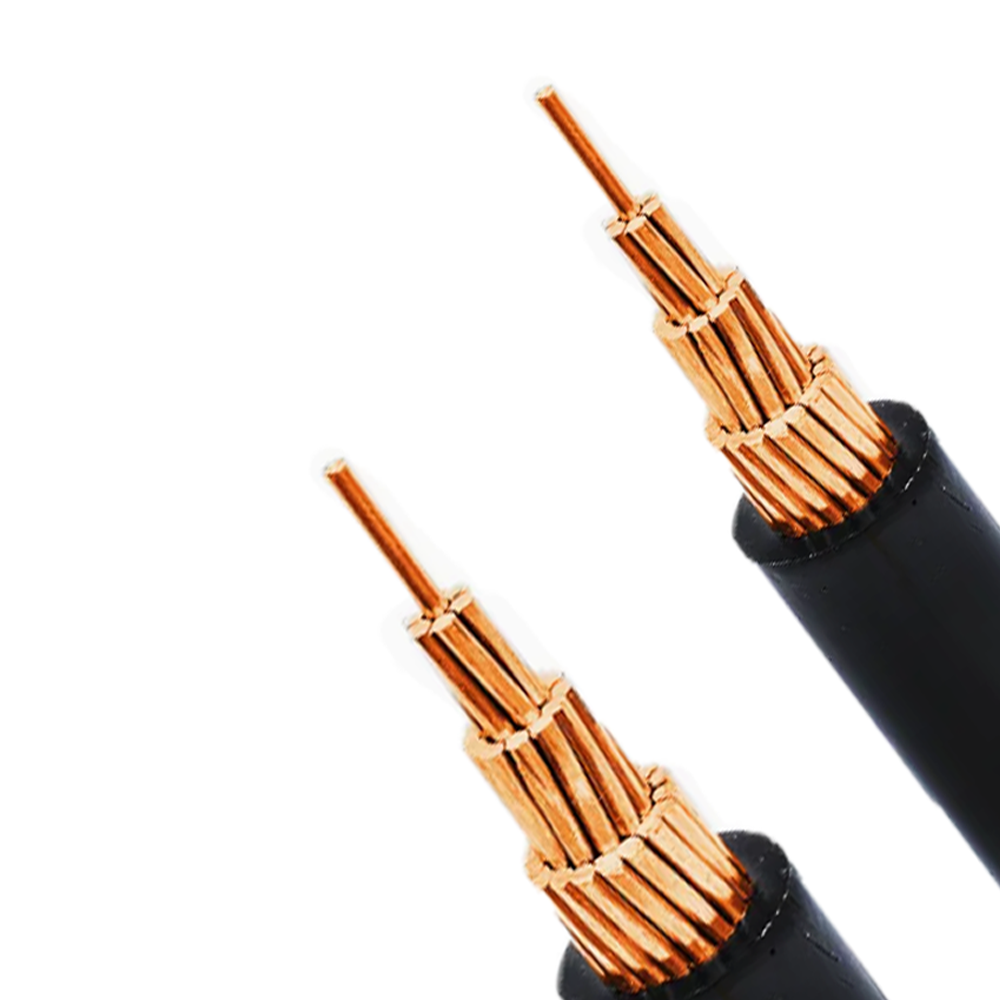

চাহিদাপূর্ণ পরিবেশে মাঝারি-ভোল্টেজ এরিয়াল তারের জন্য নিরোধক উপাদান নির্বাচন
মাঝারি-ভোল্টেজ বায়বীয় উত্তাপ তারের s (সাধারণত 10-35 kV) টেকসই ইউভি এক্সপোজার, প্রশস্ত তাপমাত্রা সাইক্লিং এবং সরাসরি আবহাওয়ার যোগাযোগের অধীনে কাজ করে — এমন পরিস্থিতি যা ভূগর্ভস্থ বা অন্দর তারের ইনস্টলেশনের সুরক্ষিত পরিবেশের তুলনায় নিরোধক উপাদানের কার্যকারিতার উপর যথেষ্ট বেশি চাহিদা রাখে। নিরোধককে একই সাথে ভোল্টেজ শ্রেণীর জন্য পর্যাপ্ত অস্তরক শক্তি প্রদান করতে হবে, 30-40 বছরের পরিষেবা জীবনে ফটোডিগ্রেডেশন এবং তাপ অক্সিডেশন প্রতিরোধ করতে হবে এবং কম তাপমাত্রায় ইনস্টলেশনের জন্য পর্যাপ্ত যান্ত্রিক নমনীয়তা বজায় রাখতে হবে। এই প্রয়োজনীয়তাগুলি থার্মোপ্লাস্টিক উপকরণগুলির পরিবর্তে ক্রসলিঙ্কযুক্ত পলিমার নিরোধক সিস্টেমের দিকে নির্দেশ করে।
উচ্চ অস্তরক শক্তি, নিম্ন অস্তরক ধ্রুবক, উপযুক্ত কার্বন ব্ল্যাক বা ইউভি স্টেবিলাইজার সংযোজন সহ চমৎকার UV প্রতিরোধের, এবং 90°C একটানা/250°C শর্ট-সার্কিট তাপমাত্রা রেটিং এর সমন্বয়ের কারণে XLPE (ক্রস-লিঙ্কড পলিথিন) হল মাঝারি-ভোল্টেজ AIC-এর জন্য প্রভাবশালী নিরোধক উপাদান। থার্মোপ্লাস্টিক PE এর বিপরীতে, XLPE উচ্চ তাপমাত্রায় টেকসই যান্ত্রিক লোডের অধীনে নরম বা প্রবাহিত হয় না - ওভারহেড তারের জন্য একটি গুরুত্বপূর্ণ সম্পত্তি যা গ্রীষ্মে সর্বোচ্চ লোডিংয়ের অধীনে উচ্চ তাপমাত্রায় কাজ করতে পারে। ক্রসলিংকিং নেটওয়ার্ক সেই মাত্রিক পরিবর্তনগুলিকে প্রতিরোধ করে যা অন্যথায় তার স্ফটিক গলিত তাপমাত্রার (~125°C) উপরে সোজা PE-তে ঘটবে, যা নিরোধক জ্যামিতি বজায় রাখে এবং তাই সমস্ত অপারেটিং অবস্থার অধীনে বৈশিষ্ট্যগত প্রতিবন্ধকতা।
ইপিআর (ইথিলিন প্রোপিলিন রাবার) মাঝারি-ভোল্টেজ এআইসি-তে ব্যবহার করা হয় কম ইনস্টলেশন তাপমাত্রায় উচ্চতর নমনীয়তা বা সহজাতভাবে উচ্চতর আর্দ্রতা প্রতিরোধের প্রয়োজন। EPR-অন্তরক AIC তারগুলি -40°C তাপমাত্রায় নমনীয় থাকে এবং আর্কটিক বা উচ্চ-উচ্চতার পরিবেশে যেখানে XLPE-অন্তরক তারগুলি বিপজ্জনকভাবে ভঙ্গুর হয়ে যায় সেখানে নিরোধক ক্র্যাকিংয়ের ঝুঁকি ছাড়াই ইনস্টল এবং পরিচালনা করা যেতে পারে। EPR-এর নিরাকার আণবিক কাঠামো XLPE-তে প্রয়োজনীয় বৃক্ষ-প্রতিরোধী সংযোজন প্যাকেজগুলি ছাড়াই জলের গাছের সহজাত প্রতিরোধ প্রদান করে — উচ্চ-আর্দ্র উপকূলীয় পরিবেশে AIC ইনস্টলেশনের জন্য প্রাসঙ্গিক যেখানে নিরোধক পৃষ্ঠে আর্দ্রতা ঘনীভূত হওয়া একটি সামঞ্জস্যপূর্ণ অবস্থা। ট্রেড-অফ হল EPR-এর উচ্চতর অস্তরক ধ্রুবক (XLPE-এর জন্য 2.8–3.5 বনাম 2.3), যা তারের ক্যাপাসিটিভ চার্জিং কারেন্টকে বাড়িয়ে দেয় — মাঝারি ভোল্টেজে একটি ছোটখাটো বিবেচনা কিন্তু দীর্ঘ গ্রামীণ ফিডার লাইনের জন্য প্রাসঙ্গিক যেখানে চার্জিং কারেন্ট তাপীয় ampac এর পরিমাপযোগ্য ভগ্নাংশের প্রতিনিধিত্ব করে।
মাঝারি-ভোল্টেজ AIC-এর বাইরের জ্যাকেট হল একটি পৃথক UV-স্থিতিশীল কালো পলিথিন বা HDPE স্তর যা নিরোধকের উপর প্রয়োগ করা হয়। জ্যাকেটের প্রাথমিক কাজগুলি হল UV সুরক্ষা (ওজনে 2-3% কার্বন ব্ল্যাক ব্রড-স্পেকট্রাম UV শোষণ প্রদান করে), শাখার সংস্পর্শ থেকে ঘর্ষণ থেকে যান্ত্রিক সুরক্ষা এবং পাখির ঠোঁটের সুরক্ষা - বড় করভিড বা তোতাপাখি আছে এমন অঞ্চলে একটি উল্লেখযোগ্য সমস্যা যা তারের নিরোধককে ঠেলে দেয়। জ্যাকেট কঠোরতা এবং প্রাচীর বেধ পাখি আক্রমণ প্রতিহত করার জন্য নির্দিষ্ট করা হয়; কিছু AIC স্পেসিফিকেশনের জন্য ন্যূনতম জ্যাকেট শোর ডি কঠোরতা 50-55 এবং জ্যাকেট প্রাচীরের ন্যূনতম 1.5-2.0 মিমি পুরুত্ব প্রয়োজন বিশেষভাবে সংবেদনশীল ভৌগলিক অঞ্চলে এই ব্যর্থতা মোডকে মোকাবেলা করার জন্য।
লো-ভোল্টেজ এবং মাঝারি-ভোল্টেজ এরিয়াল ইনসুলেটেড কেবল নির্মাণের তুলনা
লো-ভোল্টেজ এবং মাঝারি-ভোল্টেজ উভয়ই বায়বীয় উত্তাপ তারের s ওভারহেড আউটডোর পরিষেবার জন্য ডিজাইন করা হয়েছে, বিভিন্ন ভোল্টেজ ক্লাস, যান্ত্রিক লোডের প্রয়োজনীয়তা এবং ইনস্টলেশন পরিবেশ দ্বারা চালিত বেশ কয়েকটি পরামিতি জুড়ে তাদের নির্মাণগুলি মৌলিকভাবে আলাদা। এই পার্থক্যগুলি বোঝা ইউটিলিটি এবং প্রজেক্ট ইঞ্জিনিয়ারদের সঠিক স্পেসিফিকেশন তৈরি করতে এবং MV ইনস্টলেশনগুলিতে LV তারের অনুশীলনগুলি প্রয়োগ করা এড়াতে সাহায্য করে বা এর বিপরীতে।
| প্যারামিটার | লো-ভোল্টেজ AIC (0.6/1 kV) | মাঝারি-ভোল্টেজ AIC (10-35 kV) |
| নিরোধক উপাদান | XLPE বা PVC (0.7-1.2 মিমি প্রাচীর) | XLPE বা EPR (ভোল্টেজের উপর নির্ভর করে 3.4-8.0 মিমি প্রাচীর) |
| কন্ডাক্টর স্ক্রিন | প্রয়োজন নেই | ~6 kV U0 এর উপরে সেমিকন্ডাক্টিং কন্ডাক্টর স্ক্রীন প্রয়োজন |
| নিরোধক পর্দা / ধাতব পর্দা | প্রয়োজন নেই | অর্ধপরিবাহী নিরোধক পর্দা তামার তার বা টেপ পর্দা প্রয়োজন |
| কন্ডাক্টর উপাদান | অ্যানিলড অ্যালুমিনিয়াম (সমস্ত-অ্যালুমিনিয়াম বান্ডিল); স্ব-সমর্থনের জন্য ইস্পাত-শক্তিযুক্ত নিরপেক্ষ | AAAC (অল-অ্যালুমিনিয়াম খাদ কন্ডাকটর) বা একক-কোরের জন্য ACSR; হার্ড টানা অ্যালুমিনিয়াম খাদ পছন্দ |
| সাধারণ স্প্যান | 40-80 মি (স্ব-সমর্থক); ডেডিকেটেড মেসেঞ্জার সহ 100 মিটার পর্যন্ত | কন্ডাকটরের আকার এবং লোডিং জোনের উপর নির্ভর করে 60-150 মি |
| ইনস্টলেশন পদ্ধতি | বান্ডিল একসঙ্গে strung; সমর্থনে হেলিকাল গ্রিপ | একক-কোর তারগুলি মেসেঞ্জারে আলাদাভাবে স্ট্রং করা হয়; ফেজ ব্যবধান spacers দ্বারা রক্ষণাবেক্ষণ |
| প্রাসঙ্গিক মান | IEC 60502-1, NFC 33-209, AS/NZS 3560 | IEC 60502-2, NFC 33-032, CENELEC HD 626 |
মাঝারি-ভোল্টেজ এআইসি-তে সেমিকন্ডাক্টিং কন্ডাক্টর এবং ইনসুলেশন স্ক্রিনগুলির জন্য প্রয়োজনীয়তা হল সবচেয়ে পরিণতিমূলক নির্মাণ পার্থক্য এবং প্রায়শই কেবল কম-ভোল্টেজ তারের স্পেসিফিকেশনগুলির সাথে পরিচিত ক্রয়কারী দলগুলি দ্বারা ভুল বোঝা যায়। কন্ডাকটর স্ক্রীন ব্যতীত, একটি আটকে থাকা কন্ডাকটরের পৃষ্ঠের বৈদ্যুতিক ক্ষেত্রটি অত্যন্ত অ-অভিন্ন — স্ট্র্যান্ডের প্রান্ত এবং পৃষ্ঠের প্রোট্রুশনগুলিতে কেন্দ্রীভূত — এবং এই ঘনত্বের বিন্দুতে আংশিক স্রাব শুরু হয়। একটি 10 kV AIC কেবলে, একটি স্ক্রীনবিহীন কন্ডাকটর পৃষ্ঠের বৈদ্যুতিক ক্ষেত্রের গ্রেডিয়েন্ট ইনসুলেশনের গড় ক্ষেত্রের 5-10 গুণ হতে পারে, যা XLPE-এর আংশিক স্রাব ইনসেপশন থ্রেশহোল্ডকে ছাড়িয়ে যায়। সেমিকন্ডাক্টিং স্ক্রিন এই ক্ষেত্রটিকে একটি মসৃণ, অবিচ্ছিন্ন সমানুপাতিক পৃষ্ঠকে অন্তরণে উপস্থাপন করে, পিক ক্ষেত্রটিকে গড় মানের কাছাকাছি কমিয়ে দেয়। একটি মাঝারি-ভোল্টেজ AIC কেবলে কন্ডাক্টর স্ক্রীন বাদ দেওয়া বা ভুলভাবে প্রয়োগ করা — যা একটি কম-ভোল্টেজ তারে ঘটতে পারে না কারণ LV তারের তেমন কোনও প্রয়োজন নেই এবং নির্মাণের ধাপটি কেবল বিদ্যমান নেই — ফলে আংশিক স্রাব-জনিত অবক্ষয় ঘটে যা তারের পরিষেবা জীবন প্রত্যাশিত 30-40-35 বছর থেকে কমিয়ে দেয়।
বায়বীয় তারের যান্ত্রিক নকশার জন্য বায়ু এবং বরফ লোডিং মান: কিভাবে আঞ্চলিক জলবায়ু পরিবাহী নির্বাচন পরিচালনা করে
এরিয়াল ইনসুলেটেড তারের যান্ত্রিক নকশা — কন্ডাক্টর অ্যালয়, ক্রস-সেকশন, স্ট্র্যান্ডিং ডিজাইন, এবং সাপোর্ট হার্ডওয়্যার রেটিং — স্থায়ী বিকৃতি বা স্ট্র্যান্ড ব্যর্থতা ছাড়াই তারের লোড হওয়া সর্বোচ্চ মিলিত বায়ু এবং বরফ দ্বারা নিয়ন্ত্রিত হয়। বিভিন্ন আঞ্চলিক মানগুলি স্থানীয় জলবায়ু ডেটার উপর ভিত্তি করে ডিজাইন লোডিং কেসগুলিকে সংজ্ঞায়িত করে এবং একটি নাতিশীতোষ্ণ ইউরোপীয় জলবায়ুর জন্য অপ্টিমাইজ করা একটি কেবল যান্ত্রিক নকশা নির্বাচন করা এবং এটিকে একটি উচ্চ-বরফ-লোডিং কানাডিয়ান বা নরওয়েজিয়ান পরিবেশে ইনস্টল করা একটি পদ্ধতিগত নকশা ত্রুটি যার ফলে অত্যধিক স্যাগ, সংযোগকারী পুল-আউট, বা কন্ডাকটর ক্লান্তি প্রথম কয়েক বছরের মধ্যে পরিষেবা ব্যর্থ হয়৷
IEC 60826 স্ট্যান্ডার্ড ওভারহেড লাইন যান্ত্রিক ডিজাইনের কাঠামো প্রদান করে এবং ডিজাইনের বায়ু এবং বরফ ইভেন্টের জন্য 50, 150, এবং 500 বছরের রিটার্ন পিরিয়ডের সাথে সম্পর্কিত তিনটি লোডিং নির্ভরযোগ্যতা স্তর (I, II, III) সংজ্ঞায়িত করে। বেশিরভাগ ডিস্ট্রিবিউশন ইউটিলিটি স্পেসিফিকেশন লেভেল I বা II নির্ভরযোগ্যতা ব্যবহার করে। IEC কাঠামোর মধ্যে, বরফ লোডিং কন্ডাকটরের সমতুল্য বরফের বেধ দ্বারা চিহ্নিত করা হয় — সাধারণত 0 মিমি (বরফ-মুক্ত), 10 মিমি, 20 মিমি, বা 30 মিমি — একযোগে বাতাসের চাপের সাথে মিলিত হয়। একটি 95 মিমি² কন্ডাক্টরের উপর একটি 30 মিমি বরফের হাতা কন্ডাক্টরে প্রায় 2.5 কেজি/মি ডেড লোড যোগ করে; 100-মিটার স্প্যানে, এটি অতিরিক্ত 250 কেজি ক্যাটেনারি ওজনের সাথে মিলে যায় যা কন্ডাক্টর এবং পোল হার্ডওয়্যারকে অবশ্যই সমর্থন করতে হবে। এই অবস্থার অধীনে সর্বাধিক কন্ডাক্টর টেনশন, প্রাথমিক ইনস্টলেশন টেনশনের সাথে মিলিত, অবশ্যই কন্ডাক্টরের রেট করা দৈনন্দিন টেনশন (RET)-এর নিচে থাকতে হবে - সাধারণত বিতরণ নেটওয়ার্কগুলিতে অ্যালুমিনিয়াম অ্যালয় কন্ডাক্টরের জন্য কন্ডাক্টরের রেটেড প্রসার্য শক্তি (RTS) এর 20-25%।
ইনসুলেটেড এরিয়াল ক্যাবলে উইন্ড লোডিং বেয়ার কন্ডাক্টরের বায়ু লোডিং থেকে আলাদা কারণ একটি ইনসুলেটেড তারের বৃহত্তর বাইরের ব্যাস বাতাসের চাপের জন্য একটি বৃহত্তর ক্রস-বিভাগীয় এলাকা উপস্থাপন করে। একটি 95 মিমি² বেয়ার ACSR কন্ডাক্টরের বাইরের ব্যাস প্রায় 13.5 মিমি; 10 কেভি পরিষেবার জন্য XLPE দিয়ে উত্তাপযুক্ত একই কন্ডাকটরের বাইরের ব্যাস 28-32 মিমি হতে পারে, যা প্রতি ইউনিট দৈর্ঘ্যের দ্বিগুণের বেশি বায়ু টেনে আনে। তারের সরবরাহকারীরা যারা কন্ডাক্টর ক্রস-সেকশনের উপর ভিত্তি করে যান্ত্রিক স্পেসিফিকেশন প্রদান করে ইনসুলেটেড ক্যাবল অ্যাসেম্বলির বর্ধিত অ্যারোডাইনামিক ব্যাসের জন্য হিসাব না করে তারা পদ্ধতিগতভাবে ডিজাইনের বায়ুর লোডকে অবমূল্যায়ন করবে, যার ফলে সম্ভাব্য তারেরগুলি বরফ লোড না করেও ডিজাইনের বায়ুর অবস্থার অধীনে তাদের সর্বাধিক দৈনন্দিন উত্তেজনাকে অতিক্রম করে। প্রকিউরমেন্ট স্পেসিফিকেশন স্পষ্টভাবে প্রয়োজন যে যান্ত্রিক নকশা গণনা সামগ্রিক তারের বাইরের ব্যাসের জন্য অ্যাকাউন্ট, শুধু খালি কন্ডাকটর বৈশিষ্ট্য নয়।
কন্ডাক্টর খাদ নির্বাচন ক্রীপ ধারণার মাধ্যমে বরফ লোডিং কার্যকারিতার সাথে সরাসরি যোগাযোগ করে। টেকসই উত্তেজনার অধীনে অ্যালুমিনিয়াম কন্ডাক্টররা সময়-নির্ভর প্রসারণ (হাঁটা) অনুভব করে যা ইলাস্টিক প্রসারিত থেকে আলাদা — লোড অপসারণ করা হলে ক্রীপ পুনরুদ্ধার হয় না, যার ফলে পরিষেবার জীবনে স্থায়ীভাবে স্তব্ধতা বৃদ্ধি পায়। অ্যানিলড অ্যালুমিনিয়াম (নমনীয়তার জন্য এলভি এবিসি কন্ডাক্টরগুলিতে ব্যবহৃত হয়) সমতুল্য উত্তেজনার অধীনে হার্ড-ড্রন অ্যালুমিনিয়াম অ্যালয় (AAAC, AAAR) এর তুলনায় উল্লেখযোগ্যভাবে উচ্চতর ক্রীপ রেট রয়েছে। বরফ-প্রবণ অঞ্চলে যেখানে কন্ডাক্টররা পর্যায়ক্রমে বরফ লোডিং ইভেন্টের সময় উচ্চ উত্তেজনা অনুভব করে, অ্যানিলড অ্যালুমিনিয়াম কন্ডাক্টর ব্যবহারের ফলে 10-15 বছরের মধ্যে প্রগতিশীল স্তব্ধতা বৃদ্ধি পায় যা শেষ পর্যন্ত গ্রাউন্ড ক্লিয়ারেন্সের প্রয়োজনীয়তা লঙ্ঘন করে। ইনস্টলেশনের সময় ক্রীপ প্রি-টেনশন সহ হার্ড-টানা অ্যালুমিনিয়াম অ্যালয় কন্ডাক্টরগুলি নির্দিষ্ট করা হল নিয়মিত বরফ লোডিং সহ অঞ্চলগুলিতে স্ট্যান্ডার্ড ডিজাইন পাল্টা ব্যবস্থা।
এরিয়াল ইনসুলেটেড ক্যাবলের জয়েন্টিং এবং সমাপ্তি: দীর্ঘমেয়াদী নির্ভরযোগ্যতা নির্ধারণকারী অনুশীলনগুলি
এরিয়াল ইনসুলেটেড তারের জয়েন্ট এবং সমাপ্তি পরিসংখ্যানগতভাবে বায়বীয় বিতরণ নেটওয়ার্কে অকাল ব্যর্থতার জন্য সবচেয়ে সাধারণ অবস্থান। একটি সঠিকভাবে তৈরি করা তারের যা সমস্ত বৈদ্যুতিক এবং যান্ত্রিক বৈশিষ্ট্যগুলি পূরণ করে একটি একক দুর্বলভাবে সম্পাদিত জয়েন্ট বা ভুল সমাপ্তি দ্বারা অবিশ্বস্ত করা যেতে পারে এবং একটি ওভারহেড ইনস্টলেশনে, জয়েন্টের ব্যর্থতার ফলে সাধারণত ওপেন-সার্কিট ফল্ট হয় যা গ্রাউন্ড ফল্টগুলির পরিবর্তে বিভ্রাটের কারণ হয় যা ওভারহেড লাইন সুরক্ষা রিলেগুলি দ্রুত শনাক্ত করতে পারে এবং অপসারণ করতে পারে৷ বায়বীয় তারের সংযোগ এবং সমাপ্তির গুরুত্বপূর্ণ পদক্ষেপগুলি বোঝা ব্যাখ্যা করে কেন বিশেষ প্রশিক্ষণ এবং টুলিং এই অপারেশনগুলির জন্য আলোচনার অযোগ্য।
এলভি এরিয়াল বান্ডেল ক্যাবল জয়েন্টস
লো-ভোল্টেজ এবিসি জয়েন্টগুলি ছিদ্রযুক্ত সংযোগকারীগুলি ব্যবহার করে তৈরি করা হয় (এটিকে ইনসুলেশন-পিয়ার্সিং সংযোগকারী বা আইপিসিও বলা হয়) যেগুলি নিরোধকটি ছিনতাই করার প্রয়োজন ছাড়াই ইনসুলেটেড তারের উপরে আটকে থাকে। কানেক্টর বডিতে স্টেইনলেস স্টিলের ছিদ্রকারী দাঁত থাকে যা ইনসুলেশন ভেদ করে এবং কন্ডাকটরের সাথে যোগাযোগ করে যখন কানেক্টরটিকে তার নির্দিষ্ট মান অনুযায়ী টর্ক করা হয় শিয়ার-হেড বোল্ট ব্যবহার করে — বোল্টটি একটি সংজ্ঞায়িত টর্ক এ বন্ধ হয়ে যায়, যা স্পর্শকাতর নিশ্চিতকরণ প্রদান করে যে সঠিক যোগাযোগ শক্তি অর্জন করা হয়েছে এবং অতিরিক্ত টাইট কন্ডাক্টরকে ক্ষতিগ্রস্থ করা প্রতিরোধ করে। ভেদকারী সংযোগকারী শরীরটি অনুপ্রবেশ পয়েন্টের চারপাশে আর্দ্রতা প্রবেশের বিরুদ্ধে স্ব-সীল করা হয়। ক্রিটিক্যাল ইন্সটলেশন প্যারামিটার হল শিয়ার টর্ক — একটি স্ট্যান্ডার্ড রেঞ্চ ব্যবহার করে এবং অনুভূতির মাধ্যমে টর্কের অনুমান করা অসামঞ্জস্যপূর্ণভাবে বন্ধ হওয়া জয়েন্টগুলি তৈরি করে যা হয় কমপ্রেস (উচ্চ যোগাযোগের প্রতিরোধ) বা বেশি-কম্প্রেস (স্ট্র্যান্ড ক্ষতি) উচ্চ হারে। IPCs অবশ্যই একটি ক্যালিব্রেটেড টর্ক রেঞ্চ বা নির্দিষ্ট সংযোগকারী সিরিজের জন্য সংযোগকারী প্রস্তুতকারকের দ্বারা সরবরাহ করা মালিকানাধীন টর্ক-সীমাবদ্ধ ড্রাইভারের সাথে ইনস্টল করা উচিত।
এমভি এরিয়াল ক্যাবল জয়েন্টস এবং টার্মিনেশন
মাঝারি-ভোল্টেজ AIC joints and terminations require restoration of each insulation layer in the correct sequence — conductor screen, insulation, insulation screen, metallic screen, and outer jacket — using materials that are electrically and mechanically compatible with the cable's original construction. Pre-formed cold-shrink or heat-shrink joint kits from reputable manufacturers provide calibrated material volumes and assembly sequences for specific cable families. The most critical step is the preparation of the insulation screen at the joint interface: the transition from screened to unscreened insulation must be smooth and gradual (typically a penciled taper of 15–25 mm length) to prevent field concentration at the screen cutback. An abrupt screen cutback — caused by using cutting tools that score the insulation surface or failing to taper the semiconductor layer — creates a triple point (conductor screen, insulation, and surrounding air meet at a single geometric point) where the electric field concentration can be 10–20 times the average field in the insulation, initiating partial discharge at operating voltage even when the rest of the joint is correctly assembled.
এমভি এআইসি-তে বহিরঙ্গন পরিসমাপ্তিগুলি ট্র্যাকিং-এর সাপেক্ষে — পর্যায়ক্রমিক ভেজানোর সাথে মিলিত দূষণ জমার কারণে অন্তরণ পৃষ্ঠ বরাবর পরিবাহী কার্বন পাথের গঠন। ট্র্যাকিং ক্রমান্বয়ে বিকশিত হয়: নিরোধক পৃষ্ঠের ভিজা এবং শুষ্ক অঞ্চলের সীমানায় শুষ্ক ব্যান্ড আরসিং স্থানীয়ভাবে অন্তরণ পৃষ্ঠকে কার্বনাইজ করার জন্য পর্যাপ্ত শক্তি উৎপন্ন করে এবং বারবার আরসিং চক্র কয়েক মাস বা বছরের মধ্যে শক্তিযুক্ত পরিবাহকের দিকে কার্বন পথ প্রসারিত করে। স্ট্যান্ডার্ড কাউন্টারমেজার হল তাপ-সঙ্কুচিত বা ঠান্ডা-সঙ্কুচিত আউটডোর টার্মিনেশন কিটগুলির ব্যবহার যা একটি উচ্চ-ট্র্যাকিং-প্রতিরোধী সিলিকন রাবার ওয়েদার সেডকে অন্তর্ভুক্ত করে — ছাতা-আকৃতির পাঁজরের একটি সিরিজ যা শক্তিযুক্ত কন্ডাক্টর এবং গ্রাউন্ডেড ধাতব স্ক্রিনের মধ্যে ফুটো পথের দৈর্ঘ্য বাড়ায় এবং ক্রমাগত ভিজা স্তর তৈরি করা প্রতিরোধ করতে বৃষ্টিপাত করে। উচ্চ-দূষণের পরিবেশে (উপকূলীয় অঞ্চল, শিল্প অঞ্চল, ক্ষারীয় ধূলিকণাযুক্ত মরু অঞ্চল), রেটেড ভোল্টেজের প্রতি কেভিতে প্রয়োজনীয় ক্রীপেজ দূরত্ব আদর্শ IEC 60071 স্পেসিফিকেশনের বাইরে বেড়ে যায়, যার জন্য আবহাওয়ার শেডের দীর্ঘতর শেড বন্ধ বা দূষণবিরোধী সিলিকন গ্রীস চিকিত্সার প্রয়োজন হয়।
বেয়ার ওভারহেড লাইন এবং এরিয়াল ইনসুলেটেড কেবল নেটওয়ার্কের মধ্যে ত্রুটি সনাক্তকরণ এবং সুরক্ষা সমন্বয়ের পার্থক্য
একটি ডিস্ট্রিবিউশন নেটওয়ার্ককে বেয়ার ওভারহেড কন্ডাক্টর থেকে এরিয়াল ইনসুলেটেড ক্যাবলে রূপান্তর করা নেটওয়ার্কের ত্রুটি আচরণকে এমনভাবে পরিবর্তন করে যার জন্য সুরক্ষা রিলে সেটিংস, রিক্লোজার অপারেশন সিকোয়েন্স এবং ত্রুটি সনাক্তকরণ দর্শনের সাথে সম্পর্কিত পরিবর্তন প্রয়োজন। সুরক্ষা সমন্বয় পর্যালোচনা এবং সামঞ্জস্য না করে AIC ইনস্টল করা ইউটিলিটিগুলি প্রায়শই হয় মিসড ফল্ট সনাক্তকরণের সময়কাল অনুভব করে (যে সুরক্ষা উচ্চ-প্রতিবন্ধক ত্রুটিগুলির জন্য ট্রিপ করতে ব্যর্থ হয় যা নিরোধক বিলম্ব করে) বা উপদ্রব অপারেশন (সুরক্ষা যা ইনসুলেশন-সীমিত ক্ষণস্থায়ী ত্রুটিগুলিকে স্থায়ী ফল্ট লকআউট হিসাবে ভুল ব্যাখ্যা করে)।
সবচেয়ে উল্লেখযোগ্য পরিবর্তন হল কন্ডাক্টর থেকে কন্ডাক্টর এবং কন্ডাক্টর থেকে ট্রি যোগাযোগের ত্রুটির আচরণ। একটি খালি ওভারহেড লাইনে, বায়ু-প্ররোচিত গলপিং বা পতিত গাছের ডাল থেকে একটি ফেজ-টু-ফেজ যোগাযোগ খুব কম প্রতিবন্ধকতা সহ একটি বোল্টড ফল্ট তৈরি করে — সাধারণত 1 Ω আর্ক রেজিস্ট্যান্সের কম — ফল্ট স্রোত তৈরি করে যা মিলিসেকেন্ডে ওভারকারেন্ট উপাদানগুলির দ্বারা সহজেই সনাক্ত করা যায়। একটি উত্তাপ বায়বীয় তারের উপর, একই যোগাযোগ একটি ফল্ট কারেন্ট তৈরি করে যা সরাসরি কন্ডাক্টরের মধ্যে না হয়ে তারের অন্তরণ প্রতিরোধের এবং ক্যাপ্যাসিট্যান্সের মধ্য দিয়ে প্রবাহিত হতে হবে। ক্ষয়বিহীন নিরোধকের মাধ্যমে নতুন যোগাযোগের জন্য, ফল্ট কারেন্ট হতে পারে মাত্র কয়েক অ্যাম্পিয়ার — বেয়ার কন্ডাক্টরের ত্রুটির জন্য ক্রমাঙ্কিত ওভারকারেন্ট রিলেগুলির পিকআপ থ্রেশহোল্ডের নীচে। টেকসই বৈদ্যুতিক চাপের অধীনে নিরোধক ক্রমান্বয়ে হ্রাস পায় এবং রিলে পিকআপ থ্রেশহোল্ডে না পৌঁছানো পর্যন্ত ফল্ট কারেন্ট মিনিট থেকে ঘন্টার মধ্যে বৃদ্ধি পায়। এই বিলম্বিত ফল্ট ডেভেলপমেন্টের অর্থ হল যে একটি ত্রুটি যা একটি খালি কন্ডাক্টর নেটওয়ার্কে 0.3 সেকেন্ডের মধ্যে সাফ হয়ে যেত তা এমন একটি স্তরে বিকশিত হতে 30-90 মিনিট সময় লাগতে পারে যা একটি উত্তাপযুক্ত তারের নেটওয়ার্কে রিলেকে ট্রিপ করে — সম্ভাব্যভাবে স্থায়িত্ব নিরোধক অবক্ষয়, তারের উত্তাপ এবং শুষ্ক গাছপালা যেখানে অগ্নি প্রজ্বলন ঘটাতে পারে।
AIC নেটওয়ার্কগুলির জন্য উপযুক্ত সুরক্ষা দর্শনের পরিবর্তনের সাথে নিরোধক-সীমিত যোগাযোগের ত্রুটিগুলির দ্বারা উত্পাদিত নিম্ন-স্তরের ফল্ট স্রোত সনাক্ত করার জন্য যথেষ্ট সংবেদনশীল আর্থ ফল্ট সুরক্ষা সহ স্ট্যান্ডার্ড ওভারকারেন্ট সুরক্ষার পরিপূরক জড়িত। সংবেদনশীল আর্থ ফল্ট (SEF) 1-5 A এর পিকআপ থ্রেশহোল্ড সহ রিলে (বেয়ার কন্ডাক্টর নেটওয়ার্কগুলিতে স্ট্যান্ডার্ড আর্থ ফল্ট সুরক্ষার জন্য 10-50 A এর তুলনায়) ক্ষতিগ্রস্থ নিরোধকের মাধ্যমে প্রাথমিক লিকেজ কারেন্ট সনাক্ত করতে পারে এবং ফল্টটি সম্পূর্ণ ইনসুলেশন ব্রেকডাউনের পর্যায়ে বিকশিত হওয়ার আগে ফিডারটিকে ট্রিপ করতে পারে। ট্রেড-অফ হল স্বাভাবিক সিস্টেমের ভারসাম্যহীনতা এবং সুরেলা স্রোতের প্রতি সংবেদনশীলতা, যার জন্য সতর্ক SEF রিলে থ্রেশহোল্ড সেটিং এবং সময় বিলম্ব সমন্বয় প্রয়োজন যাতে দীর্ঘ একক-ফেজ ট্যাপ করা পার্শ্ববর্তী গ্রামীণ নেটওয়ার্কগুলিতে লোড ভারসাম্যহীনতা থেকে বিরক্তিকর ট্রিপিং এড়ানো যায়। মাঝারি-ভোল্টেজ নেটওয়ার্কের নিরপেক্ষ আর্থিং — কার্যকরীভাবে আর্থযুক্ত, অনুরণিত আর্থড (পিটারসেন কয়েল), বা বিচ্ছিন্ন নিরপেক্ষ — আর্থ ফল্ট স্রোতের মাত্রা এবং উপযুক্ত SEF রিলে সংবেদনশীলতা উভয়ই নির্ধারণ করে, সুরক্ষা দর্শন পর্যালোচনাকে আর্থিং সিস্টেম কনফিগারেশন থেকে অবিচ্ছেদ্য করে তোলে যখন $ ট্রানজিশন বার থেকে $ ট্রানজিশন করা হয়।
