কিভাবে কোর কাউন্ট এবং স্ট্র্যান্ডিং কনফিগারেশন মাল্টি-অক্সিস সিস্টেমে কন্ট্রোল কেবল রাউটিংকে প্রভাবিত করে
মাল্টি-কোর নিয়ন্ত্রণ তারের কোর কাউন্ট এবং কন্ডাক্টর ক্রস-সেকশন দ্বারা নির্দিষ্ট করা হয়, তবে অভ্যন্তরীণ স্ট্র্যান্ডিং কনফিগারেশন — কীভাবে পৃথক কোরগুলিকে গোষ্ঠীভুক্ত করা হয়, পাকানো হয় এবং তারের মধ্যে স্থাপন করা হয় — ইনস্টলেশন রাউটিং চলাকালীন তারের কীভাবে আচরণ করে এবং একটি সাধারণ কেবল ভাগ করে একাধিক সিগন্যাল ধরনের সিস্টেমে কীভাবে এটি সময়ের সাথে কাজ করে তার উপর যথেষ্ট প্রভাব ফেলে। ইন্ডাস্ট্রিয়াল অটোমেশন এবং মাল্টি-অক্সিস মোশন কন্ট্রোল সিস্টেমে, কন্ট্রোল কেবলগুলি নিয়মিতভাবে ডিজিটাল I/O সিগন্যাল, অ্যানালগ সেন্সর আউটপুট, এনকোডার ফিডব্যাক, এবং সোলেনয়েড বা সেন্সরগুলির জন্য কম-ভোল্টেজ পাওয়ারের মিশ্রণ বহন করে — সব একই তারের জ্যাকেটের মধ্যে। এই ধরনের সংকেতগুলির মধ্যে মিথস্ক্রিয়া পরিচালনা কেবলের অভ্যন্তরীণ আর্কিটেকচার দিয়ে শুরু হয়।

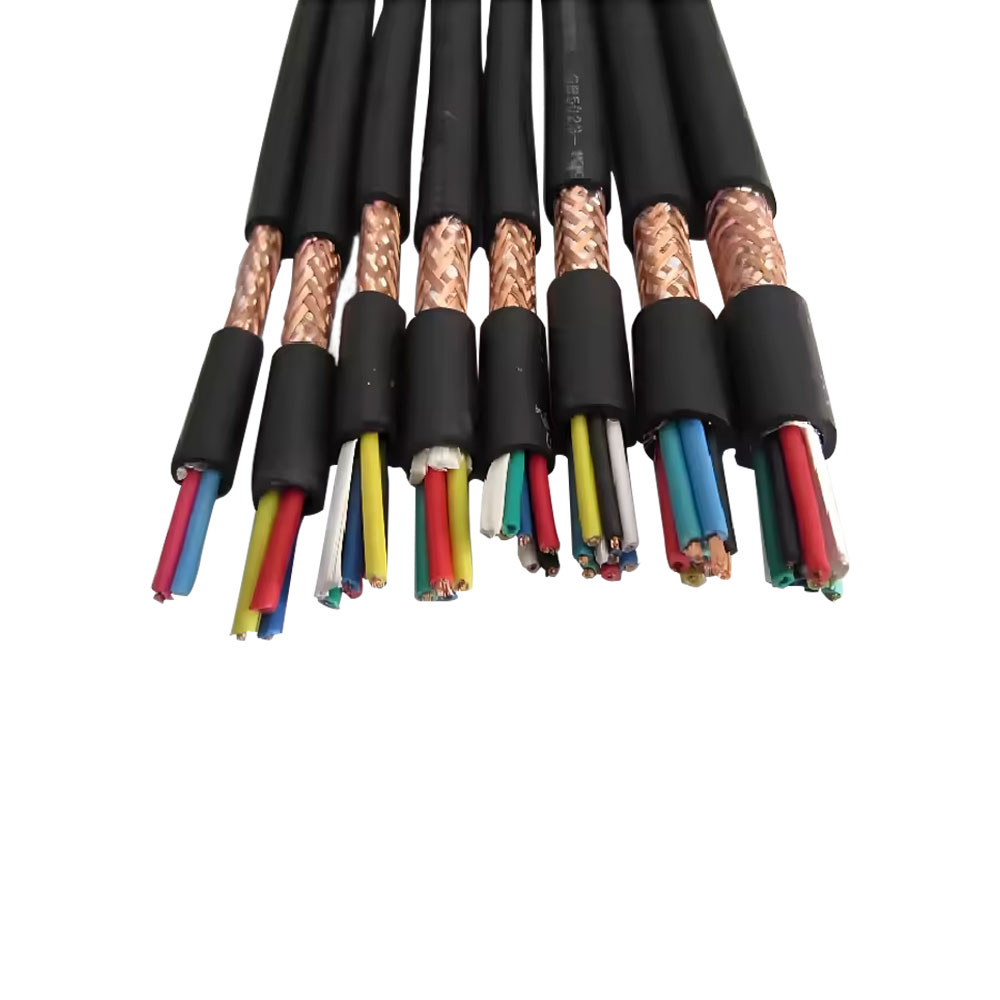

একটি মাল্টি-কোর কন্ট্রোল ক্যাবলের কোরগুলি সাধারণত তিনটি স্ট্র্যান্ডিং প্যাটার্নের মধ্যে একটিতে সাজানো হয়: ঘনকেন্দ্রিক (কোরগুলি পরপর এককেন্দ্রিক স্তরগুলিতে স্থাপন করা হয়), গুচ্ছ স্ট্র্যান্ডিং (নির্দিষ্ট স্তর ছাড়াই সমস্ত কোর একত্রে আটকে থাকে), বা সেক্টর/চতুর্ভুজ গ্রুপিং (কোরগুলি কার্যকরী সাব-গ্রুপগুলিতে সংগঠিত হয়, প্রায়ই প্রতি গোষ্ঠীতে পৃথক শিল্ডিং সহ)। ঘনকেন্দ্রিক স্ট্র্যান্ডিং একটি অনুমানযোগ্য, স্থিতিশীল বাইরের ব্যাস তৈরি করে এবং নিশ্চিত করে যে তারের বাইরের প্রান্তে কোনও কোর স্থায়ীভাবে অবস্থান করে না — প্রতিটি কোর অভ্যন্তরীণ এবং বাইরের অবস্থানের মধ্যে স্থানান্তরিত হয় কারণ কেবলটি বাঁকানো থাকে, যান্ত্রিক চাপকে গুচ্ছ স্ট্র্যান্ডিংয়ের চেয়ে সমানভাবে বিতরণ করে, যেখানে নির্দিষ্ট কোরগুলি ধারাবাহিকভাবে উচ্চ অবস্থানে থাকতে পারে। ক্রমাগত নমনীয় অ্যাপ্লিকেশনগুলিতে 12 বা তার বেশি কোর ইনস্টল করা কন্ট্রোল কেবলগুলির জন্য, একই স্পেসিফিকেশনের গুচ্ছ-স্ট্রেন্ডেড সমতুল্যগুলির তুলনায় সমকেন্দ্রিক স্ট্র্যান্ডিং পরিষেবা জীবনকে উল্লেখযোগ্যভাবে প্রসারিত করে।
কোয়াড্রেন্ট গ্রুপিং, যেখানে কার্যকরীভাবে সম্পর্কিত কোরগুলি কেবলের মধ্যে সাব-ইউনিটগুলিতে একত্রে আটকে থাকে, বিভিন্ন সংকেত বিভাগগুলিকে তারের ভিতরে শারীরিকভাবে পৃথক করার অনুমতি দেয়। একটি সাধারণ কনফিগারেশন একটি কোয়াড্রেন্টে অ্যানালগ সিগন্যাল জোড়া, অন্যটিতে ডিজিটাল I/O কোর এবং তৃতীয়টিতে পাওয়ার সাপ্লাই কোর রাখে, সাব-ইউনিটগুলি পৃথকভাবে স্ক্রিন করা হয়। এই বিন্যাসটি পাওয়ার এবং সিগন্যাল কোরগুলির মধ্যে ক্যাপাসিটিভ কাপলিংকে হ্রাস করে — যা অন্যথায় অ্যানালগ সিগন্যাল লাইনগুলিতে স্যুইচিং শব্দ প্রবর্তন করবে — এবং প্রতিটি উপ-ইউনিটকে একটি একক বান্ডেল থেকে সমস্ত কোর ছড়িয়ে না দিয়ে কন্ট্রোল প্যানেলে আলাদাভাবে চিহ্নিত এবং সমাপ্ত করার অনুমতি দেয়। ট্রেড-অফ হল তারের ব্যাস এবং খরচ একই কোর কাউন্টের একটি আনস্ক্রিনড, অভিন্নভাবে আটকে থাকা ডিজাইনের তুলনায়।
কন্ট্রোল ক্যাবলে অ্যান্টি-হস্তক্ষেপ ডিজাইন: সরল শিল্ডিংয়ের বাইরে মেকানিজম

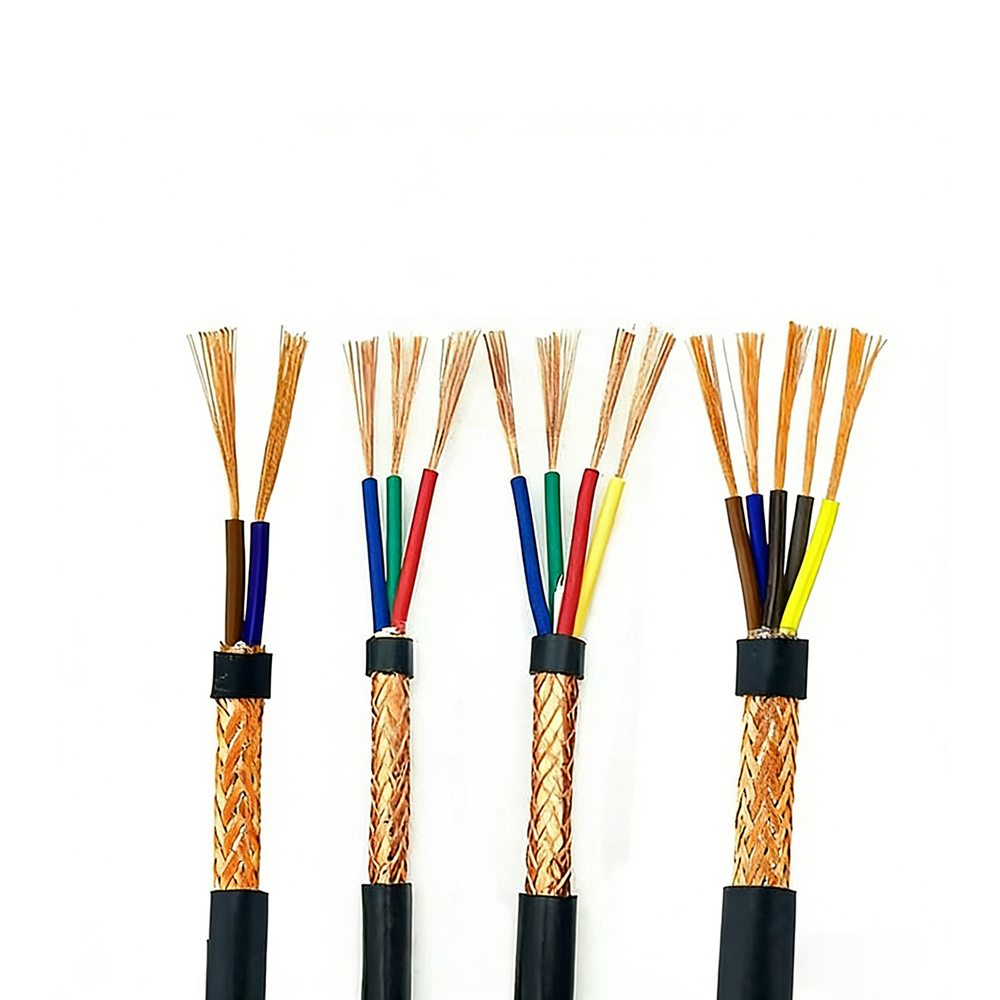

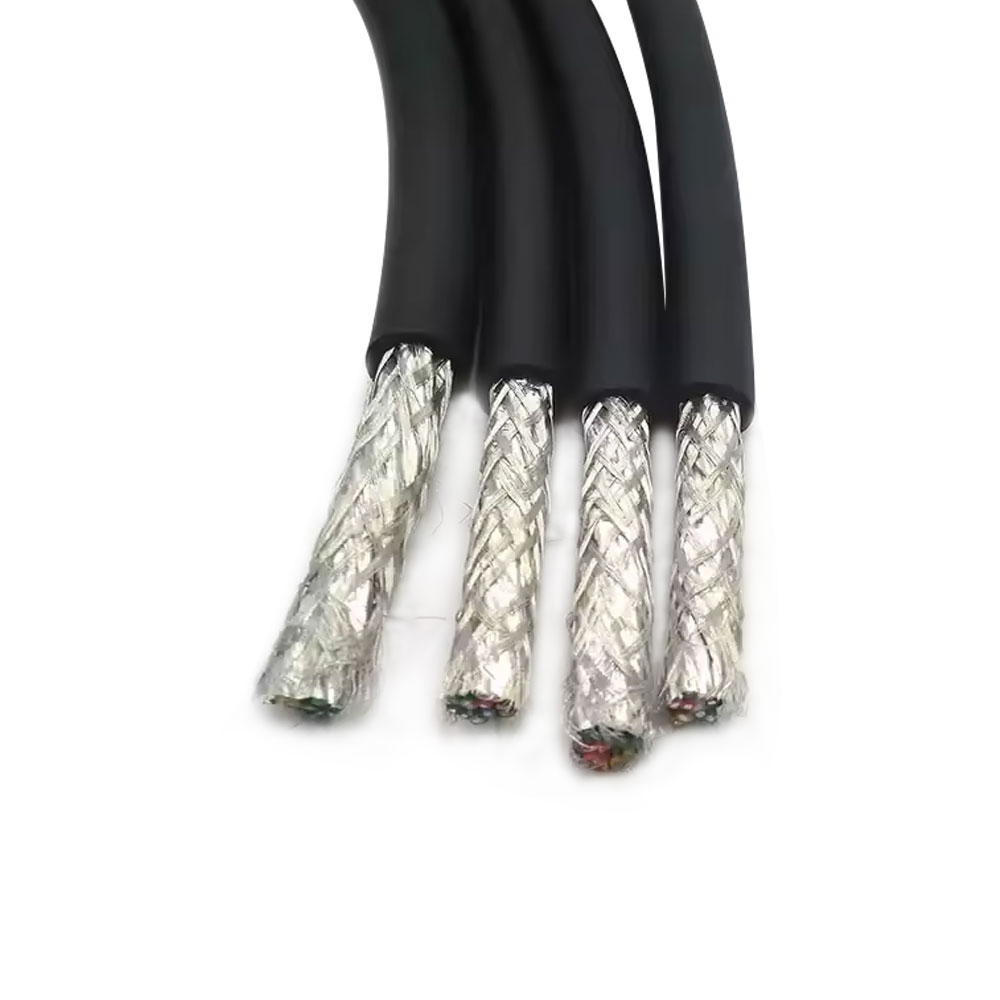

শিল্ডিং হল একটি এর সবচেয়ে দৃশ্যমান বিরোধী হস্তক্ষেপ বৈশিষ্ট্য নিয়ন্ত্রণ তারের , কিন্তু ইন্ডাস্ট্রিয়াল কন্ট্রোল অ্যাপ্লিকেশানগুলিতে ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্যের জন্য একটি স্তরযুক্ত পদ্ধতির প্রয়োজন যেখানে বিভিন্ন ডিজাইনের পছন্দগুলির মধ্যে একটি উপাদান হল শিল্ডিং যা সম্মিলিতভাবে নির্ধারণ করে যে তারটি কতটা ভাল শব্দ প্রত্যাখ্যান করে এবং সন্নিহিত সার্কিটে হস্তক্ষেপ করা এড়িয়ে যায়। সম্পূর্ণ হস্তক্ষেপ পরিচালনার আর্কিটেকচার না বুঝেই "শিল্ডেড কন্ট্রোল ক্যাবল" নির্দিষ্ট করার ফলে প্রায়শই এমন ইনস্টলেশনের পরিণতি ঘটে যা একটি ঢাল থাকা সত্ত্বেও শব্দের সমস্যায় ভুগতে থাকে।
প্রথম প্রক্রিয়াটি হল তারের এবং এর সমাপ্তির মধ্যে প্রতিবন্ধকতা মেলানো। একটি নিয়ন্ত্রণ তারের ঢাল শুধুমাত্র তার সমাপ্তি প্রতিবন্ধকতা হিসাবে কার্যকরী. একটি চ্যাসিস গ্রাউন্ড স্ক্রুতে একটি দীর্ঘ পিগটেল তারের মাধ্যমে সংযুক্ত একটি ঢাল একটি প্রবর্তক প্রতিবন্ধকতা উপস্থাপন করে যা ফ্রিকোয়েন্সির সাথে বৃদ্ধি পায়, ঠিক সেই ফ্রিকোয়েন্সিগুলিতে ঢাল সংযোগটিকে ক্রমবর্ধমানভাবে অকার্যকর করে তোলে যেখানে পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ (VFDs) থেকে বিকিরণকারী হস্তক্ষেপ এবং বিদ্যুৎ সরবরাহের সুইচিং সবচেয়ে শক্তিশালী - সাধারণত kHz1 থেকে kHz5। কম-প্রতিবন্ধকতা 360° ঢালের সমাপ্তি EMC কেবল গ্রন্থি বা শিল্ড ক্ল্যাম্প ব্যবহার করে যা ঢালের সাথে পরিধিগত যোগাযোগ করে তার পূর্ণ পরিধিতে ঢালের কার্যকারিতা বজায় রাখে শিল্প EMC সম্মতির জন্য প্রয়োজনীয় ফ্রিকোয়েন্সি পর্যন্ত। একা বেণীর দৈর্ঘ্য 360° সমাপ্তির তুলনায় 10 MHz এ 10-100 এর ফ্যাক্টর দ্বারা ঢালের সমাপ্তি প্রতিবন্ধকতা বাড়াতে পারে, কার্যকরভাবে উচ্চ-ফ্রিকোয়েন্সি পরিসরে ঢালের সুবিধাকে অস্বীকার করে।
দ্বিতীয় প্রক্রিয়া হল ক্ষমতা এবং সংকেত কোরের মধ্যে ক্যাপাসিটিভ বিচ্ছেদ। এমনকি একটি ঢালযুক্ত তারের মধ্যে, পাওয়ার কোরগুলি রিলে আউটপুট বা সোলেনয়েড ড্রাইভারগুলি থেকে সুইচ করা স্রোত বহন করে সংলগ্ন সিগন্যাল কোরে ক্যাপাসিটিভভাবে জোড়া হস্তক্ষেপ করে। কাপলিংটি কোরগুলির মধ্যে পারস্পরিক ক্যাপ্যাসিট্যান্সের সমানুপাতিক, যা তাদের বিচ্ছেদ দূরত্ব এবং তাদের মধ্যে নিরোধকের অস্তরক ধ্রুবকের উপর নির্ভর করে। কন্ট্রোল ক্যাবল ডিজাইন যা শারীরিকভাবে পাওয়ার কোরকে সিগন্যাল কোর থেকে আলাদা করে — ফিলার উপাদান, অভ্যন্তরীণ পার্টিশন বা সাব-ইউনিট গ্রুপিং ব্যবহার করে — পারস্পরিক ক্যাপাসিট্যান্স কমায় এবং এর ফলে অতিরিক্ত শিল্ডিং উপাদানের প্রয়োজন ছাড়াই নয়েজ ইনজেকশন।
তৃতীয় প্রক্রিয়াটি হল এনালগ সংকেতের জন্য পৃথকভাবে পাকানো জোড়ার ব্যবহার। সামগ্রিক তারের বান্ডেলের মধ্যে একটি এনালগ সংকেত জোড়া মোচড়ানো ডিফারেনশিয়াল নয়েজ প্রত্যাখ্যান প্রদান করে যা সামগ্রিক ঢাল থেকে স্বাধীন। একটি মাল্টি-কোর কন্ট্রোল ক্যাবলের ভিতরে একটি ঢালযুক্ত কিন্তু আনটুইস্টেড এনালগ জোড়া সংলগ্ন সুইচ করা স্রোত থেকে ইন্ডাকটিভ পিকআপের সংস্পর্শে আসে; প্ররোচিত ভোল্টেজ উভয় পরিবাহীতে একটি সাধারণ-মোড সংকেত হিসাবে উপস্থিত হয়, কিন্তু যেহেতু দুটি পরিবাহী বান্ডেলের মধ্যে বিভিন্ন অবস্থানে থাকে, তাই তারা অভিন্ন প্ররোচিত ভোল্টেজগুলি দেখতে পায় না এবং পার্থক্যটি একটি ডিফারেনশিয়াল (সংকেত-দুষ্টকারী) শব্দ হিসাবে প্রদর্শিত হয়। জোড়া মোচড়ানো উভয় কন্ডাক্টরকে অভ্যন্তরীণ এবং বাইরের অবস্থানের মধ্যে ক্রমাগতভাবে একান্তর করে নিশ্চিত করে, প্ররোচিত ভোল্টেজগুলিকে সমান করে এবং কার্যকরভাবে শব্দ বাতিল করতে রিসিভারে সাধারণ-মোড প্রত্যাখ্যানের অনুমতি দেয়। 4-20 mA এনালগ কন্ট্রোল লুপের জন্য যেখানে পূর্ণ-স্কেল সংকেত বর্তমান বৈচিত্র্যের মাত্র 16 mA প্রতিনিধিত্ব করে, এমনকি ছোট ডিফারেনশিয়াল নয়েজ স্রোত উল্লেখযোগ্য পরিমাপ ত্রুটি তৈরি করে।
কন্ট্রোল কেবলে ভোল্টেজ রেটিং এবং কেন রেট করা ভোল্টেজ সর্বাধিক অনুমোদিত সিগন্যাল ভোল্টেজ নয়
কন্ট্রোল কেবলগুলিকে সাধারণত 300/500 V বা 450/750 V (U0/U, যেখানে U0 হল পৃথিবীর ভোল্টেজ এবং U হল কন্ডাক্টরের মধ্যে ভোল্টেজ) রেট দেওয়া হয়। এই রেটিংগুলি প্রায়শই কেবলটি বহন করতে পারে এমন সর্বাধিক সিগন্যাল ভোল্টেজ হিসাবে ভুল বোঝা যায়, তবে তারা প্রকৃতপক্ষে পরীক্ষার অবস্থার অধীনে নিরোধক সিস্টেমের ক্ষমতা এবং সিস্টেম ভোল্টেজ শ্রেণীবিভাগকে সংজ্ঞায়িত করে যা ইনস্টলেশনের প্রয়োজনীয়তাগুলিকে নিয়ন্ত্রণ করে — ব্যবহার করা সংকেত ভোল্টেজ নয়।
300/500 V রেটিং মানে হল যে কোনো কন্ডাক্টর থেকে পৃথিবীতে ক্রমাগত 300 V এবং যেকোনো দুটি কন্ডাক্টরের মধ্যে 500 V সহ্য করার জন্য নিরোধক ডিজাইন করা হয়েছে। 24 V DC (PLC এবং অটোমেশন সিস্টেমে প্রভাবশালী নিয়ন্ত্রণ ভোল্টেজ) বা উচ্চ-ভোল্টেজ I/O-এর জন্য 110/230 V AC-তে পরিচালিত শিল্প নিয়ন্ত্রণ ব্যবস্থায়, এই রেটিংগুলি প্রকৃত অপারেটিং ভোল্টেজের উপরে যথেষ্ট মার্জিন প্রদান করে। ভোল্টেজ রেটিং এর ব্যবহারিক তাৎপর্য দুটি পরিস্থিতিতে: ইমপালস ওভারভোল্টেজ এবং সিস্টেম ফল্ট অবস্থা। রিলে কন্টাক্ট এবং সোলেনয়েড কয়েল থেকে ট্রানজিয়েন্ট স্যুইচ করা সাধারণ কন্ট্রোল সিগন্যালে সুপারইম্পোজ করা কয়েকশত ভোল্টের ভোল্টেজ স্পাইক তৈরি করতে পারে। নিরোধককে অবশ্যই আংশিক স্রাব সূচনা ছাড়াই এই ট্রানজিয়েন্টগুলিকে সহ্য করতে হবে এবং ভোল্টেজ রেটিং হল প্যারামিটার যা নিশ্চিত করে যে এই মার্জিনটি বিদ্যমান। 24 V DC-তে পরিচালিত একটি 300/500 V রেটেড তারের রেট করা কন্ডাক্টর-টু-আর্থ ভোল্টেজের বিপরীতে প্রায় 12× মার্জিন রয়েছে — যখন তারের উচ্চ-ভোল্টেজ সরঞ্জাম থেকে সঠিকভাবে দূরে সরানো হয় তখন কার্যত সমস্ত শিল্প ক্ষণস্থায়ী পরিবেশের জন্য যথেষ্ট।
দ্বিতীয় দৃশ্যকল্প সিস্টেম ত্রুটি শর্ত. একটি মাল্টি-কোর কন্ট্রোল ক্যাবলে 230 V AC I/O সিগন্যাল এবং 24 V DC লজিক সিগন্যাল উভয়ই বহন করে — একটি কনফিগারেশন রেট্রোফিট অটোমেশন প্রোজেক্টে পাওয়া যায় যেখানে কন্ট্রোল ক্যাবল একাধিক ফাংশন পরিবেশন করে — একটি ত্রুটি যা একটি 230 V কোরকে একটি সংলগ্ন 24 V কোরের সাবজেক্টে 24 V'30 সম্পূর্ণ করতে সক্ষম হয়। শুধুমাত্র 300/500 V এর জন্য রেট করা হয়েছে, এই ফল্ট ভোল্টেজটি নিরোধকের ডিজাইন খামের মধ্যেই থাকে। একই ফল্ট পরিস্থিতিতে শুধুমাত্র 150/250 V রেটিং করা একটি তারের ইনসুলেশন ব্রেকডাউন অনুভব করতে পারে যা এটি ধারণ করার পরিবর্তে ত্রুটিটিকে প্রচার করে। সিস্টেমে উপস্থিত সর্বোচ্চ ভোল্টেজের উপর ভিত্তি করে কন্ট্রোল ক্যাবল ভোল্টেজ রেটিং নির্বাচন করা - সাধারণ অপারেটিং ভোল্টেজ নয় - সঠিক প্রকৌশল পদ্ধতি।
নিয়ন্ত্রণ তারের রঙ কোডিং মান এবং ক্রস-আঞ্চলিক প্রকল্পের চ্যালেঞ্জ
মাল্টি-কোর কন্ট্রোল ক্যাবলের মূল শনাক্তকরণ আঞ্চলিক মান দ্বারা পরিচালিত হয় যা বাজারের মধ্যে উল্লেখযোগ্যভাবে আলাদা। এক অঞ্চলে উত্পাদিত এবং অন্য অঞ্চলে ইনস্টল করা সরঞ্জামগুলির সাথে জড়িত প্রকল্পগুলিতে - বা একাধিক বাজারে রপ্তানি করা OEM সরঞ্জামগুলিতে - রঙ কোডিং দ্বন্দ্বগুলির জন্য সতর্ক ডকুমেন্টেশন এবং, কিছু ক্ষেত্রে, ইনস্টলেশন সাইটে পুনরায় সংযোগের প্রয়োজন হয়৷ প্রভাবশালী আঞ্চলিক মান এবং তাদের অসঙ্গতি বোঝা আন্তর্জাতিক সরবরাহ শৃঙ্খলে নিয়ন্ত্রণ তারের সংগ্রহের জন্য অপরিহার্য।
| ফাংশন | IEC 60446 / EU স্ট্যান্ডার্ড | উত্তর আমেরিকা (NEC) | চীন (GB/T) |
| প্রতিরক্ষামূলক আর্থ (PE) | সবুজ/হলুদ (বাধ্যতামূলক) | সবুজ বা সবুজ/হলুদ | হলুদ/সবুজ (বাধ্যতামূলক) |
| নিরপেক্ষ | নীল | সাদা বা ধূসর | হালকা নীল |
| L1 / ফেজ A | বাদামী | কালো | হলুদ |
| L2 / ফেজ বি | কালো | লাল | সবুজ |
| L3 / ফেজ সি | ধূসর | নীল | লাল |
একটি নিরাপত্তা ঘটনা তৈরি করতে সম্ভবত সংঘর্ষ হল নীল এবং কালো কোরের চিকিত্সা। IEC 60446 এর অধীনে, নীল নিরপেক্ষ এবং কালো লাইভ পর্যায়গুলির একটিকে চিহ্নিত করে। উত্তর আমেরিকার NEC কনভেনশনের অধীনে, নীল একটি ফেজ কন্ডাক্টরকে মনোনীত করে এবং সাদা/ধূসর নিরপেক্ষ মনোনীত করে। একজন ইলেকট্রিশিয়ান একজন বিশেষভাবে প্রশিক্ষিত একজন স্ট্যান্ডার্ডে যিনি অন্য স্ট্যান্ডার্ডে তারের তারের সম্মুখীন হন তিনি ভুলভাবে একটি লাইভ কন্ডাক্টরকে নিরপেক্ষ হিসেবে চিহ্নিত করতে পারেন। এই কারণে, আন্তর্জাতিক OEM সরঞ্জাম নির্মাতারা প্রায়শই সংখ্যাসূচক মূল শনাক্তকরণের সাথে রঙের কোডিং পরিপূরক করে — প্রতিটি কোরের অন্তরণ জ্যাকেটে সরাসরি মুদ্রিত — যা একটি দ্ব্যর্থহীন শনাক্তকরণ ব্যবস্থা প্রদান করে যা আঞ্চলিক রঙের নিয়ম থেকে স্বাধীন। IEC 60228 এবং DIN VDE 0293 রঙ শনাক্তকরণের বিকল্প বা পরিপূরক হিসাবে সাংখ্যিক মার্কিং প্রদান করে এবং রপ্তানি বাজারগুলিকে নিয়ন্ত্রণকারী কেবল সরবরাহকারীরা একই তারের নির্মাণের মধ্যে ক্রমবর্ধমানভাবে রঙ-কোডেড এবং নম্বরযুক্ত-কোর উভয় বিকল্প অফার করে।
উচ্চ কোর-কাউন্ট কন্ট্রোল ক্যাবলের জন্য (19 কোর এবং তার বেশি), শুধুমাত্র রঙ-কোডিংই অব্যবহারিক হয়ে ওঠে কারণ সাধারণ শিল্প আলোতে ভাল ভিজ্যুয়াল কন্ট্রাস্ট সহ পার্থক্যযোগ্য রঙের সংখ্যা প্রায় 10-12-এর মধ্যে সীমাবদ্ধ। উচ্চ কোর গণনার জন্য স্ট্যান্ডার্ড অনুশীলন একটি প্রাথমিক রঙ এবং সংখ্যাসূচক রিং চিহ্নিতকরণ ব্যবহার করে, বা ট্রেসার স্ট্রাইপের সাথে বেস রঙের একটি পদ্ধতিগত সংমিশ্রণ (একটি সাদা বা কালো বেস কোর জ্যাকেটে একটি রঙিন স্ট্রাইপ) যা আলাদা করা যায় এমন সংমিশ্রণ গণনাকে শুধুমাত্র কঠিন রং দিয়ে অর্জন করা সীমার বাইরেও প্রসারিত করে।
কন্ট্রোল কেবল ক্রস-সেকশন নির্বাচন করা: কেন সিগন্যাল কারেন্ট খুব কমই নির্ধারক ফ্যাক্টর
বেশিরভাগ কন্ট্রোল এবং ইনস্ট্রুমেন্টেশন তারের জন্য, সিগন্যাল স্রোত যথেষ্ট ছোট যে কন্ডাকটর ক্রস-সেকশন নির্বাচনের ক্ষেত্রে তাপীয় প্রশস্ততা সীমিত ফ্যাক্টর নয়। একটি 4-20 mA এনালগ লুপ, একটি PLC ডিজিটাল ইনপুট অঙ্কন 5-10 mA, অথবা 24 V DC-তে 50 mA গ্রাসকারী একটি প্রক্সিমিটি সেন্সর সবগুলি 0.14 mm² এর মতো ছোট কন্ডাক্টরে নগণ্য I²R হিটিং তৈরি করে। কন্ট্রোল ক্যাবলে কন্ডাক্টর ক্রস-সেকশন নির্বাচনকে চালিত করার প্রকৃত সীমাবদ্ধতাগুলি হল ভোল্টেজ ড্রপ, যান্ত্রিক দৃঢ়তা, সমাপ্তি সামঞ্জস্যতা, এবং ফল্ট লুপ প্রতিবন্ধকতা প্রয়োজনীয়তা - যেগুলির কোনটিই তাপীয় প্রশস্ততার সাথে সম্পর্কিত নয়।
24 V DC কন্ট্রোল সার্কিটের জন্য ভোল্টেজ ড্রপ প্রধান বৈদ্যুতিক সীমাবদ্ধতা। অনুমতিযোগ্য ভোল্টেজ ড্রপ তারের প্রান্তে থাকা ডিভাইসের উপর নির্ভর করে: একটি PLC ইনপুট মডিউল যুক্তি-উচ্চ স্বীকৃতির গ্যারান্টি দেওয়ার জন্য 15 V DC ন্যূনতম ইনপুট ভোল্টেজ নির্দিষ্ট করতে পারে, যার মানে সবচেয়ে খারাপ ক্ষেত্রে বর্তমান ড্রয়ের অধীনে 24 V সরবরাহ থেকে তারের 9 V এর বেশি ড্রপ করা উচিত নয়। 50-মিটার তারের উপর 200 mA-এ সোলেনয়েড চালানোর জন্য একটি ডিজিটাল আউটপুট (সাপ্লাই এবং রিটার্নের জন্য কন্ডাক্টরের দৈর্ঘ্য 100 মিটার), কন্ডাক্টরের প্রতিরোধ অবশ্যই 9 V / 0.2 A = 45 Ω মোট হতে হবে। এর জন্য 0.45 Ω/m এর নিচে একটি কন্ডাক্টর প্রতিরোধের প্রয়োজন, যা তামার মধ্যে প্রায় 0.38 mm² এর ক্রস-সেকশনের সাথে মিলে যায়। 0.5 mm² নির্বাচন করা মার্জিন প্রদান করে; 0.14 mm² নির্বাচন করা (যার প্রতিরোধ ক্ষমতা প্রায় 0.13 Ω/m × 100 m = 13 Ω — খুব অল্প রানের জন্য সীমার মধ্যে কিন্তু 50 মিটারে প্রান্তিক) দীর্ঘ দৌড়ের দৈর্ঘ্যে অবিশ্বস্ত ক্রিয়াকলাপ তৈরি করবে, যদিও 200 mA কারেন্ট তাপগতভাবে w²10.4 মিমি।
সমাপ্তির সময় যান্ত্রিক দৃঢ়তা বেশিরভাগ শিল্প নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলিতে কন্ডাকটর ক্রস-সেকশনের জন্য ব্যবহারিক নিম্ন সীমা। 0.25 মিমি² এর চেয়ে ছোট কন্ডাক্টর স্ক্রু টার্মিনাল সংযোগে ভাঙার প্রবণতা থাকে যদি স্ক্রু শক্ত করার আগে কন্ডাক্টর সঠিকভাবে বসে না থাকে এবং অতিরিক্ত টর্কিংয়ের জন্য খুব সংবেদনশীল। উৎপাদনের চাপে একাধিক প্রযুক্তিবিদদের দ্বারা একত্রিত কন্ট্রোল প্যানেলে, খুব সূক্ষ্ম কন্ডাক্টরের জন্য সমাপ্তির মানের ধারাবাহিকতা 0.5 মিমি² বা 0.75 মিমি² কন্ডাক্টরের তুলনায় উল্লেখযোগ্যভাবে কম, যা পরিসমাপ্তি কৌশলের বিস্তৃত পরিসরকে সহ্য করে। বেশিরভাগ শিল্প নিয়ন্ত্রণ তারের স্পেসিফিকেশন 0.5 মিমি² এর উপর স্থির হয় প্যানেল সমাপ্তির জন্য ব্যবহারিক ন্যূনতম হিসাবে, এমনকি যখন বৈদ্যুতিক প্রয়োজনীয়তাগুলি ছোট আকারের অনুমতি দেয়।
ফল্ট লুপ ইম্পিডেন্স প্রয়োজনীয়তা প্রযোজ্য যেখানে কন্ট্রোল কেবলগুলি অবশ্যই IEC 60364-4-41 (বৈদ্যুতিক শক থেকে সুরক্ষা) মেনে ওভারকারেন্ট সুরক্ষা বহন করবে। সার্কিটগুলিতে যেখানে প্রয়োজনীয় সংযোগ বিচ্ছিন্ন সময়ের মধ্যে ওভারকারেন্ট প্রতিরক্ষামূলক ডিভাইসের অপারেশন নিশ্চিত করার জন্য ফল্ট লুপ প্রতিবন্ধকতা যথেষ্ট কম হওয়া আবশ্যক, কন্ডাক্টর ক্রস-সেকশনটি স্বাভাবিক অপারেটিং কারেন্টের পরিবর্তে ফল্ট লুপ ইম্পিডেন্সের প্রয়োজনীয়তা থেকে গণনা করা আবশ্যক। এটি তখন প্রাসঙ্গিক হয়ে ওঠে যখন কন্ট্রোল ক্যাবল 230 V AC সার্কিটের সাথে একটি রেসওয়ে বা ঘের ভাগ করে এবং কন্ট্রোল ক্যাবল কন্ডাক্টরগুলি ত্রুটির পরিস্থিতিতে শক্তিপ্রাপ্ত হতে পারে।
কেবল ট্রেতে তারের ইনস্টলেশন নিয়ন্ত্রণ করুন: পৃথকীকরণের নিয়ম এবং তাদের ইঞ্জিনিয়ারিং যুক্তি
কন্ট্রোল ক্যাবলের জন্য ক্যাবল ট্রে সেগ্রিগেশন IEC 61537, IEC TR 62490, এবং বিভিন্ন জাতীয় বৈদ্যুতিক কোডে নির্দিষ্ট করা আছে, যার সবকটি কন্ট্রোল এবং পাওয়ার ক্যাবলের মধ্যে ন্যূনতম পৃথকীকরণের প্রয়োজনীয়তা স্থাপন করে। এই প্রয়োজনীয়তাগুলিকে প্রায়শই অনুশীলনে আমলাতান্ত্রিক আনুষ্ঠানিকতা হিসাবে গণ্য করা হয়, তবে প্রতিটি নিয়মের একটি নির্দিষ্ট প্রকৌশল যুক্তি রয়েছে যা ইন্ডাকটিভ এবং ক্যাপাসিটিভ কাপলিং, গ্রাউন্ড সম্ভাব্য পার্থক্য এবং ত্রুটি নিয়ন্ত্রণের সাথে সম্পর্কিত।
প্রাথমিক সংযোগ প্রক্রিয়া ড্রাইভিং পৃথকীকরণ প্রয়োজনীয়তা হল সুইচ করা কারেন্ট বহনকারী পাওয়ার তারগুলি থেকে প্রবর্তক পিকআপ। পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ উচ্চ-ফ্রিকোয়েন্সি হারমোনিক সামগ্রীতে সমৃদ্ধ বর্তমান তরঙ্গরূপ তৈরি করে — সাধারণ VFD আউটপুট তারগুলি 5ম, 7ম, 11তম, এবং ড্রাইভ স্যুইচিং ফ্রিকোয়েন্সি (প্রায়শই 4-16 kHz ক্যারিয়ার ফ্রিকোয়েন্সি) এর উচ্চতর হারমোনিক্সে উল্লেখযোগ্য কারেন্ট উপাদান বহন করে, যা শত কিলোহার্টজ রেঞ্জের মধ্যে হস্তক্ষেপ শক্তি উৎপন্ন করে। সমান্তরালভাবে এবং VFD আউটপুট তারের কাছাকাছি রুট করা কন্ট্রোল সিগন্যাল তারগুলি একটি ঢিলেঢালাভাবে সংযুক্ত ট্রান্সফরমারের সেকেন্ডারি উইন্ডিং হিসাবে আচরণ করে, যার সাথে প্ররোচিত ভোল্টেজ চৌম্বক ক্ষেত্রের পরিবর্তনের হারের সমানুপাতিক (dI/dt) এবং তাদের কন্ট্রোল ক্যাবল কন্ডাক্টর দ্বারা গঠিত লুপের ক্ষেত্রফলের সাথে। একটি সাধারণ ট্রেতে ভিএফডি আউটপুট কেবল এবং অরক্ষিত নিয়ন্ত্রণ তারের মধ্যে প্রস্তাবিত ন্যূনতম বিচ্ছেদ সাধারণত 200-300 মিমি হয়; সঠিকভাবে গ্রাউন্ডেড শিল্ড সহ ঢালযুক্ত কন্ট্রোল তারের জন্য, 100 মিমি বিচ্ছেদ প্রায়শই গৃহীত হয়, কারণ ঢাল সংযুক্ত হস্তক্ষেপের অতিরিক্ত ক্ষয় প্রদান করে।
গ্রাউন্ড পটেনশিয়াল ডিফারেন্স হল বৃহৎ শিল্প সুবিধাগুলির জন্য নির্দিষ্ট একটি বিভাজন উদ্বেগ যেখানে গ্রাউন্ডিং সিস্টেমের বিভিন্ন বিভাগ ক্ষণস্থায়ী ঘটনার সময় বিভিন্ন সম্ভাবনায় থাকতে পারে। দুটি বিল্ডিংয়ের মধ্যে বা একটি বৃহৎ উদ্ভিদের দূরবর্তী অংশের মধ্যে চলমান একটি নিয়ন্ত্রণ তারের উভয় প্রান্তে তার ঢাল স্থল; যদি দুটি এন্ডপয়েন্টের মধ্যে স্থল সম্ভাব্য পার্থক্য নিয়ন্ত্রণ ব্যবস্থার সাধারণ-মোড প্রত্যাখ্যান ক্ষমতাকে ছাড়িয়ে যায়, তাহলে স্থল সম্ভাব্য পার্থক্যটি সিগন্যালে একটি শব্দ ভোল্টেজ হিসাবে উপস্থিত হয়। একই ডিস্ট্রিবিউশন প্যানেল থেকে পাওয়ার ক্যাবলের মতো একই পথ ধরে কন্ট্রোল ক্যাবল রাউটিং করা ক্যাবল শিল্ডের সমাপ্তির মধ্যে স্থল সম্ভাব্য পার্থক্য কমিয়ে দেয়, কারণ পাওয়ার এবং কন্ট্রোল সিস্টেম উভয়ই একই গ্রাউন্ড পয়েন্ট উল্লেখ করে। এই নিয়মের পিছনে প্রকৌশলগত কারণ হল যে নিয়ন্ত্রণ কেবলগুলিকে নিয়ন্ত্রিত সরঞ্জামগুলিতে পাওয়ার সাপ্লাইয়ের মতো একই ফিজিক্যাল রুট অনুসরণ করা উচিত, সুবিধা জুড়ে সরাসরি সংক্ষিপ্ততম-পাথের পথ নেওয়ার পরিবর্তে।
ফল্ট কন্টেনমেন্ট হল তারের ট্রেতে উচ্চ-ভোল্টেজ পাওয়ার তারগুলি থেকে কন্ট্রোল কেবলগুলিকে আলাদা করার জন্য সুরক্ষা যুক্তি। একটি উচ্চ-ভোল্টেজ পাওয়ার তারের একটি ত্রুটি — অভ্যন্তরীণ চাপ, শর্ট-সার্কিট কারেন্টের অধীনে নিরোধক ভাঙ্গন — সংলগ্ন তারের জ্যাকেট জ্বালানোর জন্য পর্যাপ্ত শক্তি উত্পাদন করতে পারে। নিরাপত্তা ফাংশন সংকেত (জরুরী স্টপ, নিরাপত্তা রিলে ইনপুট, গার্ড মনিটরিং) বহন করে এমন কন্ট্রোল তারগুলি অবশ্যই একটি অগ্নিকাণ্ডের সময় কার্যকর থাকতে হবে যাতে পার্শ্ববর্তী তারগুলি জড়িত থাকে যাতে নিরাপত্তা ব্যবস্থাটি তার শাটডাউন ক্রমটি কার্যকর করতে দেয়৷ IEC 62061 এবং ISO 13849 (কার্যকরী নিরাপত্তা মান) প্রয়োজন যে নিরাপত্তা-প্রাসঙ্গিক কন্ট্রোল কেবলগুলিকে অ-নিরাপত্তা তারগুলি থেকে শারীরিকভাবে আলাদা করতে হবে বা সাধারণ তারের ট্রেতে ইনস্টল করার সময় আগুন-প্রতিরোধী বাধা দ্বারা সুরক্ষিত থাকতে হবে। এটি মেশিন নিরাপত্তা মূল্যায়নের একটি ক্রমবর্ধমান সাধারণ প্রয়োজন, যেখানে নিরাপত্তা নিয়ন্ত্রণ তারের শারীরিক রাউটিং আনুষ্ঠানিক নিরাপত্তা স্থাপত্য ডকুমেন্টেশনের অংশ।
নিয়ন্ত্রণ তারের সমাপ্তি অনুশীলন যা সরাসরি দীর্ঘমেয়াদী সংকেত অখণ্ডতা প্রভাবিত করে
টার্মিনাল ব্লক, কানেক্টর হাউজিং এবং ইকুইপমেন্ট প্যানেলে কন্ট্রোল ক্যাবলের সমাপ্তি হল যেখানে ক্ষেত্র-প্ররোচিত সিগন্যালের অখণ্ডতা সমস্যাগুলির বেশিরভাগই উদ্ভূত হয়। তারের উত্পাদন গুণমান বৈদ্যুতিক কর্মক্ষমতা সম্ভাবনা প্রদান করে; সমাপ্তির গুণমান নির্ধারণ করে যে ইনস্টল করা সিস্টেমে সেই সম্ভাবনা বাস্তবায়িত হয়েছে কিনা। বেশ কিছু সমাপ্তি অনুশীলন নিয়ন্ত্রণ সংকেতের দীর্ঘমেয়াদী নির্ভরযোগ্যতার উপর সরাসরি, পরিমাপযোগ্য প্রভাব ফেলে।
ফাইন-স্ট্র্যান্ডেড কন্ডাক্টরের জন্য ফেরুল নির্বাচন
ক্লাস 5 বা ক্লাস 6 ফাইন-স্ট্র্যান্ডেড কন্ডাক্টর সহ কন্ট্রোল ক্যাবলের জন্য স্ক্রু-কেজ টার্মিনাল সংযোগে এন্ড-স্লিভ ফেরুলস (DIN 46228 স্ট্যান্ডার্ড বুটলেস ফেরুলস) প্রয়োজন। ফেরুল দুটি কাজ করে: এটি পৃথক স্ট্র্যান্ডগুলিকে একটি একক জ্যামিতিক বডিতে একীভূত করে যা সঠিকভাবে টার্মিনাল ক্ল্যাম্পিং জোন পূরণ করে এবং এটি শক্ত করার সময় টার্মিনাল স্ক্রু দ্বারা স্ট্র্যান্ডগুলিকে বিচ্ছিন্ন হওয়া থেকে রক্ষা করে। ফেরুলের আকার অবশ্যই কন্ডাক্টরের ক্রস-সেকশনের সাথে সুনির্দিষ্টভাবে মেলে — একটি বড় আকারের ফেরুল কম্প্রেসড কন্ডাকটরকে কম্পনের অধীনে টানতে দেয়; একটি আন্ডারসাইজড ফেরুল স্ট্র্যান্ড ক্ষতি এবং উচ্চ যোগাযোগ প্রতিরোধের কারণ। 4-20 mA অ্যানালগ সংকেত বহনকারী কন্ডাক্টরগুলির জন্য, টার্মিনালে যোগাযোগের প্রতিরোধ ক্ষমতা 0.5 Ω হিসাবে ছোট হয় যা 20 mA-তে 0.01 mV-এর ভোল্টেজ ত্রুটির পরিচয় দেয় - এটি নিজেই নগণ্য, কিন্তু একটি সংকেত শৃঙ্খলে একাধিক সমাপ্তি জুড়ে ক্রমবর্ধমান এবং ক্রমবর্ধমানভাবে খারাপ হয় পরিবেশের সাথে যোগাযোগের সময় বা অক্সিডেশন কনট্যাক্ট কনট্যাক্ট কনট্যাক্ট টাইম বাড়ায়।
শিল্ড ড্রেন ওয়্যার ম্যানেজমেন্ট
একটি ফয়েল-ঢালযুক্ত কন্ট্রোল ক্যাবলের ড্রেন ওয়্যার — ফয়েল শিল্ডের সংস্পর্শে থাকা খালি বা টিনযুক্ত তামার তার — ঢালের কার্যকারিতা অবক্ষয় এড়াতে তারের প্রান্তে সাবধানে পরিচালনা করতে হবে। একটি সাধারণ ইনস্টলেশন ত্রুটি হল ড্রেন তারকে ঢালের সমাপ্তি বিন্দুর বাইরে উন্মুক্ত রেখে, একটি অরক্ষিত বেণী তৈরি করে যা হস্তক্ষেপ নিতে পারে এবং সরাসরি টার্মিনাল ব্লকে ইনজেকশন করতে পারে। ড্রেন ওয়্যারটিকে যতটা সম্ভব শিল্ড ক্ল্যাম্প বা EMC গ্রন্থির কাছাকাছি বন্ধ করে দিতে হবে, সিগন্যাল কন্ডাক্টর দিয়ে কুণ্ডলী বা বান্ডিল করার পরিবর্তে যেকোন অতিরিক্ত কাট ব্যাক করে। তারের ইকুইপমেন্টের শেষে (যেখানে শিল্ড গ্রাউন্ড করা হয়), ড্রেন তারের টার্মিনেশন একটি ডেডিকেটেড শিল্ড বারে হওয়া উচিত যা ক্যাবিনেট PE টার্মিনালের সাথে সংক্ষিপ্ততম কন্ডাক্টরের সাথে সংযোগ করে — সিগন্যাল কন্ডাক্টরগুলির মতো একই টার্মিনাল রেলের মাধ্যমে রুট করা হয় না, যেখানে ড্রেন তারে প্ররোচিত স্রোতগুলি ক্যাপ্যাসিটিভভাবে জোড়া টার্মিনালে পরিণত হতে পারে।
টার্মিনেশন পয়েন্টে বেন্ড ব্যাসার্ধ
বিন্দু যেখানে একটি কন্ট্রোল কেবল তারের ট্রে থেকে টার্মিনাল ব্লকে স্থানান্তরিত হয় সেটি ইনস্টলেশনের সর্বোচ্চ যান্ত্রিক চাপের অবস্থানগুলির মধ্যে একটি। এই ট্রানজিশনে একটি মাল্টি-কোর কন্ট্রোল কেবলকে তীব্রভাবে বাঁকানো — প্যানেলের প্রাচীর বরাবর তারের সুন্দরভাবে সাজানোর জন্য — যদি তারের ন্যূনতম ইনস্টলেশন বেন্ড ব্যাসার্ধের (সাধারণত 6-10× স্থির ইনস্টলেশনের জন্য বাইরের ব্যাসার্ধ) বেন্ড ব্যাসার্ধের চেয়ে শক্ত হয় তবে তারের কোরের স্থায়ী বিকৃতি তৈরি করে। স্থায়ীভাবে বিকৃত কোরগুলি বারবার তাপীয় সাইকেল চালানোর মাধ্যমে সময়ের সাথে সাথে বাঁক বিন্দুতে নিরোধক মাইক্রো-ফাটল তৈরি করে এবং বাঁকের বাইরের কোরগুলি বিকৃত অংশে তামার স্ট্র্যান্ডগুলিকে কঠোর করার কারণে উচ্চ পরিবাহী প্রতিরোধ ক্ষমতা বহন করে। উল্লেখযোগ্য তাপমাত্রা সাইক্লিং সহ পরিবেশে কন্ট্রোল প্যানেলের জন্য (বহিরের ক্যাবিনেট, উত্তপ্ত শিল্প বিল্ডিং), সমাপ্তি পয়েন্টে সঠিক বাঁক ব্যাসার্ধ বজায় রাখা অন্যান্য ইনস্টলেশন প্যারামিটারের মতো দীর্ঘমেয়াদী নির্ভরযোগ্যতার জন্য গুরুত্বপূর্ণ।
