শিল্প জ্ঞান
শিখা-প্রতিরোধী বিভাগ এবং অনুশীলনে শ্রেণীবিভাগ আসলে কী বোঝায়

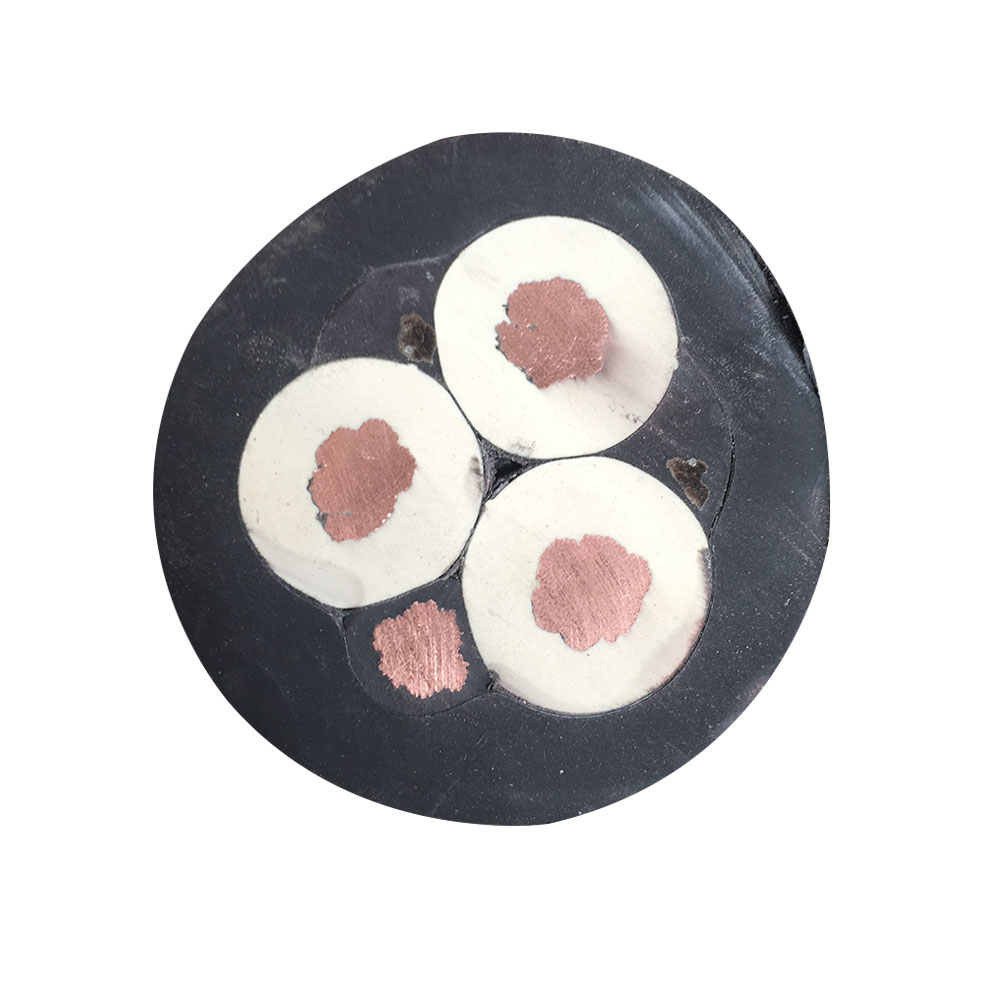

শিখা-retardant নিয়ন্ত্রণ তারের s একটি একক পণ্যের বিভাগ নয় - তারা IEC 60332 এবং এর চীনা সমতুল্য GB/T 18380 দ্বারা সংজ্ঞায়িত একটি টায়ার্ড শ্রেণীবিভাগ সিস্টেম বিস্তৃত করে, প্রতিটি স্তর অগ্নি নিয়ন্ত্রণ কর্মক্ষমতার একটি অর্থপূর্ণভাবে ভিন্ন স্তরকে প্রতিফলিত করে। সর্বাধিক নির্দিষ্ট স্তরগুলি হল IEC 60332-1 (একক তারের উল্লম্ব শিখা পরীক্ষা), IEC 60332-3 (বান্ডলড তারের উল্লম্ব শিখা প্রচার পরীক্ষা), এবং আরও বেশি চাহিদা IEC 60332-3-22 থেকে 60332-3-25 বিভাগে, যা পরীক্ষার সময় মোট উপাদানের ভলিউমের মধ্যে পার্থক্য করে। এই পার্থক্যগুলি বোঝা গুরুত্বপূর্ণ কারণ একটি কেবল যা একক-কেবল পরীক্ষায় উত্তীর্ণ হয় তা এখনও কয়েক ডজন অন্যান্য তারের পাশাপাশি ঘন তারের ট্রেতে ইনস্টল করার সময় আগুন ছড়িয়ে দেওয়ার অনুমতি দিতে পারে — অবিকল এই অবস্থাটি শিল্প নিয়ন্ত্রণ কক্ষ, সুইচগিয়ার বিল্ডিং এবং প্রক্রিয়াজাত প্ল্যান্ট তারের রুটে পাওয়া যায়।
IEC 60332-3 বান্ডেল পরীক্ষা ট্রে-এর প্রতি মিটারে একটি সংজ্ঞায়িত মোট নন-মেটালিক ভলিউম সহ তারের একটি 3.5-মিটার উল্লম্ব মই পুড়িয়ে বাস্তব ইনস্টলেশন ঘনত্বের অনুকরণ করে। ক্যাটাগরি A (সবচেয়ে কঠোর) একটি নন-মেটালিক তারের ভলিউমকে 7 লিটার প্রতি মিটার ট্রে পর্যন্ত অনুমতি দেয়, যখন ক্যাটাগরি C প্রতি মিটারে 1.5 লিটার পর্যন্ত অনুমতি দেয় — অনুমতি দেওয়া ভলিউম যত কম হবে, এটি অতিক্রম করা তত সহজ, কারণ শিখা ধরে রাখতে কম দাহ্য পদার্থ রয়েছে। একটি ঘনবসতিপূর্ণ তারের ট্রে-র জন্য একটি ক্যাটাগরি C ক্যাবল নির্দিষ্ট করা যেখানে প্রকৃত ইনস্টলেশনের ঘনত্ব ক্যাটাগরি A শর্তের সাথে মিলে যায় একটি সাধারণ এবং বিপজ্জনক ভুল গণনা। ট্রে ইনস্টলেশনের জন্য শিখা-প্রতিরোধী কন্ট্রোল কেবল নির্বাচনকারী ইঞ্জিনিয়ারদের অবশ্যই তাদের উদ্দেশ্যযুক্ত তারের ফিলের প্রতি মিটারে প্রকৃত অ-ধাতুর ভলিউম গণনা করতে হবে এবং এটিকে উপযুক্ত পরীক্ষা বিভাগের সাথে মেলাতে হবে, সাধারণ প্রয়োজনীয়তা হিসাবে কেবল "শিখা-প্রতিরোধক" নির্দিষ্ট করবেন না।
শিখা প্রচারের বাইরে, LSZH (লো স্মোক জিরো হ্যালোজেন) এবং LSHF (লো স্মোক হ্যালোজেন ফ্রি) ভেরিয়েন্টগুলি অতিরিক্ত কার্যক্ষমতার মাত্রাগুলি প্রবর্তন করে যা বদ্ধ সুবিধাগুলিতে ক্রমবর্ধমানভাবে প্রয়োজনীয়। স্ট্যান্ডার্ড পিভিসি-অন্তরক শিখা-প্রতিরোধী তারগুলি যখন জ্বলে তখন হাইড্রোজেন ক্লোরাইড গ্যাস এবং ঘন কালো ধোঁয়া ছেড়ে দেয় — HCl ইলেকট্রনিক সরঞ্জামের জন্য ক্ষয়কারী এবং কর্মীদের জন্য বিষাক্ত, এবং ভারী ধোঁয়া স্থানান্তরকে বাধা দেয়। LSZH ফর্মুলেশনগুলি খনিজ-ভিত্তিক সিস্টেমের (সাধারণত অ্যালুমিনিয়াম ট্রাইহাইড্রেট বা ম্যাগনেসিয়াম হাইড্রোক্সাইড) পক্ষে হ্যালোজেন-ভিত্তিক শিখা প্রতিরোধকগুলিকে নির্মূল করে, যা দহনে অ্যাসিড গ্যাসের পরিবর্তে জলীয় বাষ্প ছেড়ে দেয়। Zhishang কেবল PVC-ভিত্তিক এবং LSZH উভয় প্রকারের উত্পাদন করে শিখা-retardant নিয়ন্ত্রণ তারের s, প্রতিটি প্রকল্পের নির্দিষ্ট পরিবেশগত এবং নিয়ন্ত্রক প্রয়োজনীয়তার সাথে মিলিত উপাদান নির্বাচনের সাথে।
কীভাবে শিখা-প্রতিরোধী সংযোজন বৈদ্যুতিক এবং যান্ত্রিক তারের বৈশিষ্ট্যগুলিকে প্রভাবিত করে
তারের নিরোধক এবং শীথিং যৌগগুলিতে শিখা প্রতিবন্ধকতা অর্জন করা রাসায়নিকভাবে নিরপেক্ষ নয় - যে সংযোজনগুলি দহনকে দমন করে তা পলিমার ম্যাট্রিক্সের সাথে এমনভাবে যোগাযোগ করে যা অস্তরক বৈশিষ্ট্য, নমনীয়তা এবং দীর্ঘমেয়াদী বার্ধক্য আচরণকে প্রভাবিত করে। এই ট্রেড-অফ কন্ট্রোল ক্যাবল অ্যাপ্লিকেশনে বিশেষভাবে তাৎপর্যপূর্ণ, যেখানে নিরোধক প্রতিরোধ, কন্ডাক্টরের মধ্যে ক্যাপ্যাসিট্যান্স এবং মাল্টি-কোর কনফিগারেশনের উপর সিগন্যালের অখণ্ডতা হল কার্যকরী প্রয়োজনীয়তা যা শুধুমাত্র অগ্নি কর্মক্ষমতা অনুসরণে আপস করা যায় না।
হ্যালোজেনেটেড (পিভিসি-ভিত্তিক) শিখা-প্রতিরোধী যৌগগুলিতে, অ্যান্টিমনি ট্রাইঅক্সাইড সাধারণত পিভিসি-তে ইতিমধ্যে উপস্থিত ক্লোরিনের পাশাপাশি একটি শিখা-প্রতিরোধী সিনারজিস্ট হিসাবে ব্যবহৃত হয়। ইগনিশন দমনে কার্যকর হলেও, উচ্চ অ্যান্টিমনি ট্রাইঅক্সাইড লোডিং নিরোধক অনুমতি বাড়ায় এবং ভলিউম প্রতিরোধ ক্ষমতা হ্রাস করে, যা মাল্টি-কোর কন্ট্রোল ক্যাবলে সংলগ্ন কন্ডাক্টরের মধ্যে ক্যাপাসিটিভ কাপলিং বাড়াতে পারে। নিম্ন-স্তরের অ্যানালগ সংকেত বা উচ্চ-গতির সিরিয়াল যোগাযোগ বহনকারী কন্ট্রোল সার্কিটগুলির জন্য, প্রতি ইউনিট দৈর্ঘ্যের এই উন্নত ক্যাপাসিট্যান্স সিগন্যাল ক্ষয় বৃদ্ধি করে এবং ব্যবহারযোগ্য তারের দৈর্ঘ্যকে সীমাবদ্ধ করে। প্রকৃত সংকেত ফ্রিকোয়েন্সি মাথায় রেখে ইনসুলেশন প্রাচীরের বেধ এবং যৌগিক গঠন নির্দিষ্ট করা — শুধু শিখা শ্রেণী নয় — এই ফলাফল এড়াতে প্রয়োজন৷
খনিজ ফিলার সিস্টেমের উপর ভিত্তি করে LSZH যৌগগুলি ট্রেড-অফের একটি ভিন্ন সেট উপস্থাপন করে। অ্যালুমিনিয়াম ট্রাইহাইড্রেট (এটিএইচ) খুব উচ্চ ঘনত্বে (সাধারণত পলিমার যৌগের ওজন দ্বারা 50-65%) লোড করা আবশ্যক যাতে এর এন্ডোথার্মিক পচনের মাধ্যমে অর্থপূর্ণ শিখা প্রতিবন্ধকতা অর্জন করা যায়। এই লোডিং স্তরে, যৌগটি অপূর্ণ পলিমারের তুলনায় শক্ত এবং আরও ভঙ্গুর হয়ে যায়, যা নমনীয়তা এবং ঠান্ডা-তাপমাত্রার কার্যকারিতা হ্রাস করে। নির্মাতারা ইলাস্টোমেরিক বেস পলিমার (ইভা, ইবিএ, বা টিপিই) এবং সারফেস-ট্রিটেড ফিলার কণার মাধ্যমে এটির সমাধান করে যা বিচ্ছুরণকে উন্নত করে এবং কঠোরতা শাস্তি কমায়। ফলাফল হল একটি যৌগ যা IEC 60332-3 ফ্লেম পারফরম্যান্স এবং IEC 60811 কোল্ড-বেন্ড কমপ্লায়েন্স উভয়ই অর্জন করতে পারে — তবে শুধুমাত্র যদি এই ভারসাম্যের জন্য ফর্মুলেশনটি কমোডিটি উপাদানগুলি থেকে একত্রিত না হয়ে বিশেষভাবে ইঞ্জিনিয়ার করা হয়। Anhui Zhishang Cable Technology Co., Ltd. শুধুমাত্র উপাদান সরবরাহকারীর সার্টিফিকেশনের উপর নির্ভর না করে শিখা এবং যান্ত্রিক উভয় পরীক্ষার মাধ্যমে যৌগিক কার্যকারিতা যাচাই করে, এটি নিশ্চিত করে যে সমাপ্ত তারটি একই সাথে সমস্ত নির্দিষ্ট পরামিতি পূরণ করে।
| যৌগিক প্রকার | শিখা প্রতিরোধী প্রক্রিয়া | নমনীয়তার উপর প্রভাব | দহন উপর গ্যাস নির্গমন |
|---|---|---|---|
| এফআর-পিভিসি | হ্যালোজেন গ্যাস দহন শৃঙ্খলে বাধা দেয় | পরিমিত; প্লাস্টিকাইজার-নির্ভর | HCl, ঘন কালো ধোঁয়া |
| LSZH/ ATH-ভরা | এন্ডোথার্মিক পচন, জলীয় বাষ্প | হ্রাস করা; ইলাস্টোমেরিক বেস প্রয়োজন | জলীয় বাষ্প, কম ধোঁয়া, এইচসিএল নেই |
| LSZH/MDH-ভরা | এন্ডোথার্মিক পচন, উচ্চ তাপমাত্রা পরিসীমা | ATH অনুরূপ; উচ্চ তাপমাত্রায় ভাল | জলীয় বাষ্প, কম ধোঁয়া, এইচসিএল নেই |
| ফসফরাস-ভিত্তিক (অন্তর্ভুক্ত) | চর স্তর গঠন, পৃষ্ঠ insulates | ভালো; নিম্ন ফিলার লোডিং প্রয়োজন | কম ধোঁয়া, হ্যালোজেন-মুক্ত |
শিখা-প্রতিরোধী নিয়ন্ত্রণ তারের কনফিগারেশন এবং তাদের ইএমআই পারফরম্যান্সের প্রভাব
শিল্প পরিবেশে কন্ট্রোল কেবলগুলি পরিবর্তনশীল-ফ্রিকোয়েন্সি ড্রাইভ, উচ্চ-কারেন্ট স্যুইচিং সরঞ্জাম এবং পাওয়ার তারগুলির পাশাপাশি কাজ করে — এগুলি সবই ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ তৈরি করে যা শিল্ডিং অপর্যাপ্ত হলে নিম্ন-স্তরের নিয়ন্ত্রণ সংকেতগুলিকে দূষিত করতে পারে। শিখা-প্রতিরোধী কন্ট্রোল ক্যাবলে, শিল্ডিং শুধুমাত্র বৈদ্যুতিক কর্মক্ষমতার জন্য নয় বরং এর চারপাশে শিখা-প্রতিরোধী নির্মাণের সাথে সামঞ্জস্যের জন্য ডিজাইন করা আবশ্যক: শিল্ড ড্রেন তার, বাইন্ডার টেপ এবং যেকোন ধাতব উপাদান সবই সামগ্রিক তারের অগ্নি আচরণের সাথে ইন্টারঅ্যাক্ট করে এবং তাপ ব্রিজিং বা স্থানীয়ভাবে তৈরি করা উচিত নয় যা ফ্ল্যাম ইগনিশন পয়েন্টের অধীনে কাজ করে।

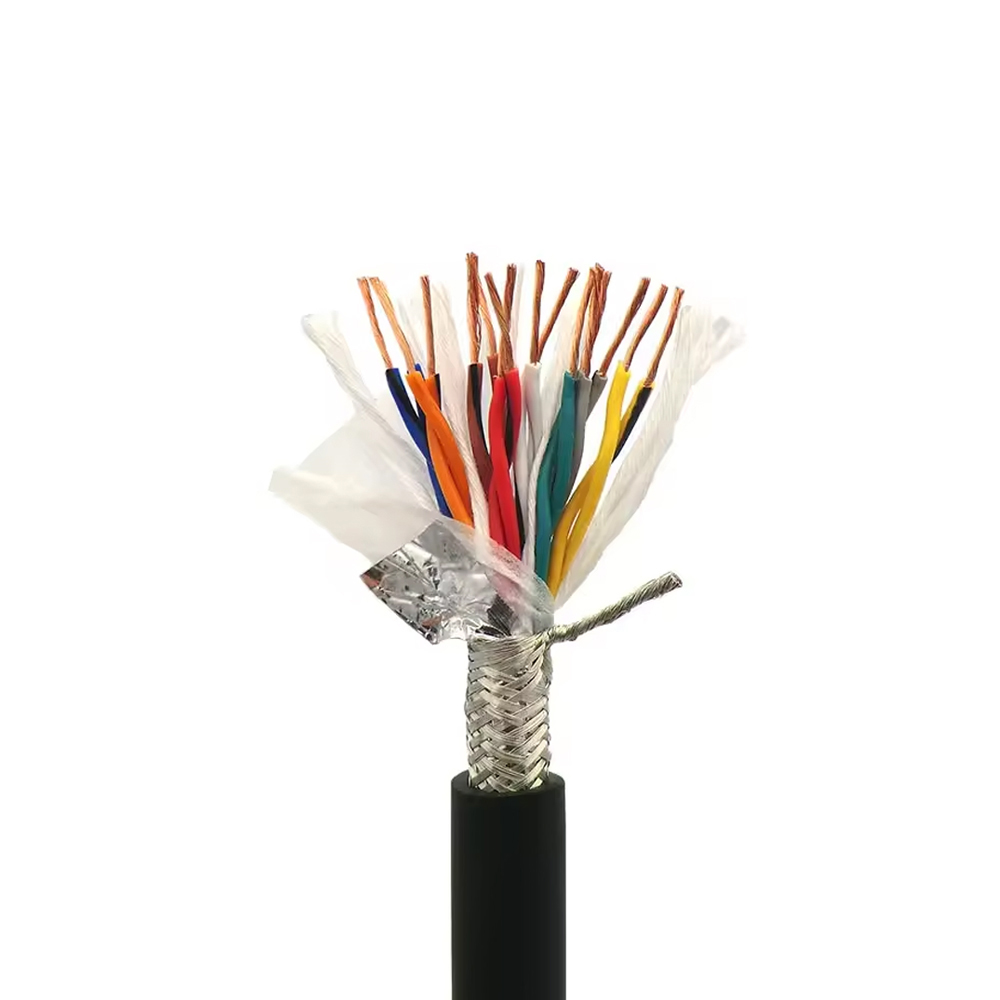

শিখা-প্রতিরোধী কন্ট্রোল কেবলে দুটি প্রভাবশালী শিল্ডিং কনস্ট্রাকশন হল সামগ্রিক অ্যালুমিনিয়াম-পলিয়েস্টার (Al/PET) একটি ড্রেন তারের সাথে ফয়েল ঢাল এবং সামগ্রিক বা স্বতন্ত্র টিনযুক্ত তামার বিনুনি ঢাল। ফয়েল ঢালগুলি প্রায় 100% অপটিক্যাল কভারেজ প্রদান করে এবং ক্যাপাসিটিভভাবে যুক্ত উচ্চ-ফ্রিকোয়েন্সি হস্তক্ষেপের বিরুদ্ধে কার্যকর, কিন্তু তাদের যান্ত্রিক দৃঢ়তা তাদের বারবার ফ্লেক্সিং বা ইনস্টলেশন টানার সময় ঢাল ওভারল্যাপ জয়েন্টে ছিঁড়ে যাওয়ার জন্য ঝুঁকিপূর্ণ করে তোলে। বিনুনিযুক্ত ঢালগুলির অপটিক্যাল কভারেজ কম থাকে (সাধারণত 85-95%) তবে অনেক উচ্চতর যান্ত্রিক দৃঢ়তা এবং নিম্ন ঢাল প্রতিরোধের অফার করে, যা ইন্ডাকটিভভাবে মিলিত কম-ফ্রিকোয়েন্সি হস্তক্ষেপের বিরুদ্ধে কর্মক্ষমতা উন্নত করে। সুইচগিয়ার রুম বা ডিসিএস ক্যাবিনেটের মধ্যে নির্দিষ্ট রুটে ইনস্টল করা তারের জন্য, ফয়েল-প্লাস-ড্রেন নির্মাণ সাধারণত পর্যাপ্ত; রক্ষণাবেক্ষণের সময় নালী দিয়ে চলাচল করা বা চলাচলের সাপেক্ষে তারের জন্য, বিনুনিযুক্ত ঢালগুলি পছন্দনীয়।
অ্যানালগ সিগন্যাল ট্রান্সমিশনের জন্য ব্যবহৃত মাল্টি-কোর কন্ট্রোল তারের (4-20 mA লুপ, থার্মোকল সার্কিট, RTD সংযোগ) প্রায়ই একটি সামগ্রিক ঢাল ছাড়াও পৃথক জোড়া রক্ষার প্রয়োজন হয়। পৃথক জোড়া ঢাল একই তারের মধ্যে সংকেত জোড়ার মধ্যে আন্তঃ-সার্কিট ক্রসস্ট্যাক প্রতিরোধ করে — যখন উচ্চ-স্তরের সংকেত (যেমন 24V ডিজিটাল I/O) এবং নিম্ন-স্তরের অ্যানালগ সংকেত (মিলিভোল্ট-রেঞ্জ থার্মোকল আউটপুট) একটি সাধারণ কেবল ভাগ করে তখন একটি উল্লেখযোগ্য উদ্বেগ। প্রতিটি পৃথক ঢালের জন্য ড্রেন তারের একটি প্রান্তে মাটির সাথে সংযুক্ত থাকতে হবে শুধুমাত্র ঢালের বর্তমান লুপগুলি প্রতিরোধ করার জন্য, যা ঢালটি ব্লক করার উদ্দেশ্যে কম-ফ্রিকোয়েন্সি শব্দটি পুনরায় প্রবর্তন করবে। এই গ্রাউন্ডিং শৃঙ্খলা ঢাল উপাদান নিজেই হিসাবে গুরুত্বপূর্ণ এবং তারের ইনস্টলেশন এবং সমাপ্তি ডকুমেন্টেশন স্পষ্টভাবে নির্দিষ্ট করা আবশ্যক.

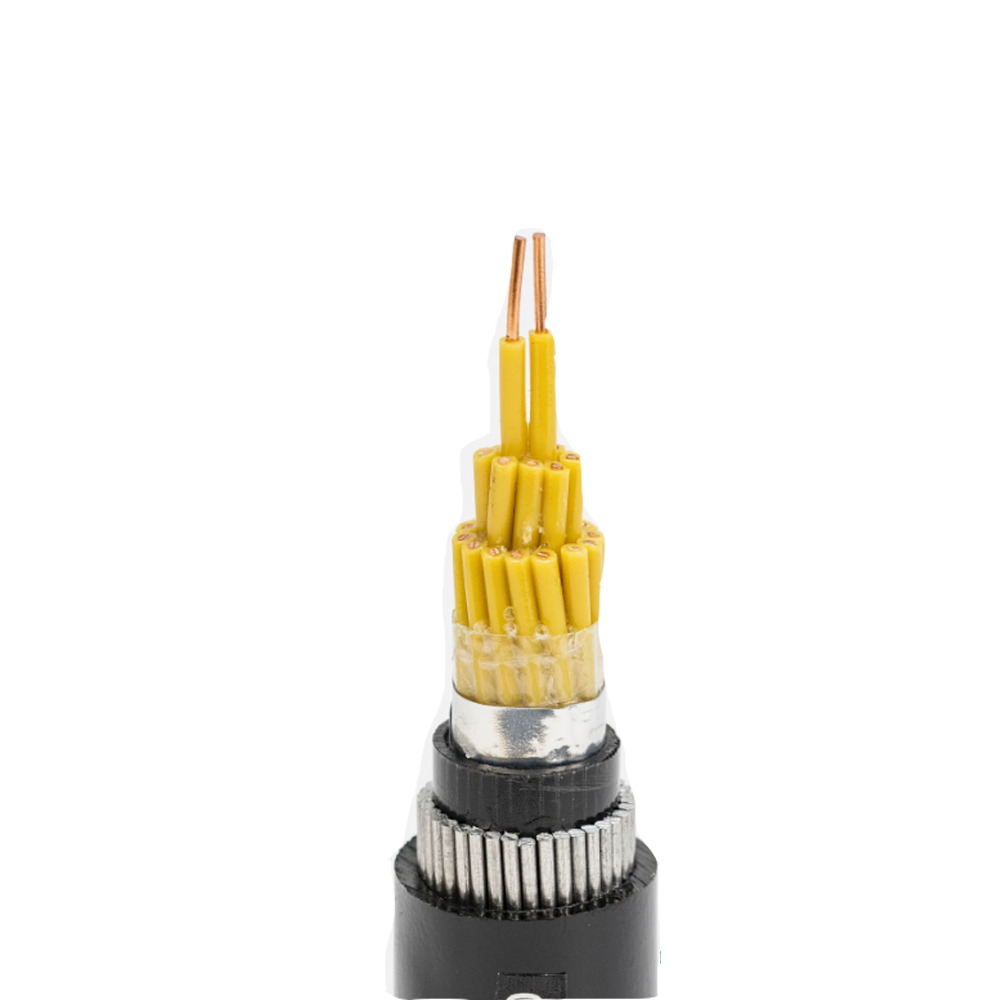

সাধারণ শিল্ডিং কনফিগারেশন এবং সাধারণ অ্যাপ্লিকেশন
- সামগ্রিক আল/পিইটি ফয়েল ড্রেন তারের: খরচ কার্যকর উচ্চ ফ্রিকোয়েন্সি EMI সুরক্ষা; স্থির ডিসিএস/পিএলসি সিগন্যাল তারের জন্য উপযুক্ত; বারবার ফ্লেক্স করা হলে ফয়েলের ক্ষতি হতে পারে।
- সামগ্রিকভাবে টিন করা তামার বিনুনি: উন্নত যান্ত্রিক স্থায়িত্ব এবং কম ফ্রিকোয়েন্সি শিল্ডিং কার্যকারিতা; উল্লেখযোগ্য 50/60 Hz হস্তক্ষেপের উত্স সহ কন্ডুইট ইনস্টলেশন বা পরিবেশের জন্য পছন্দ।
- ব্যক্তিগত জোড়া ফয়েল সামগ্রিক বিনুনি (ডাবল ঢাল): সর্বোচ্চ আন্তঃ সার্কিট বিচ্ছিন্নতা; মিশ্র সংকেত স্তর একটি তারের ভাগ যখন প্রয়োজন; নির্ভুল এনালগ উপকরণ loops ব্যবহৃত.
- অরক্ষিত (শুধু আর্মারিং দ্বারা স্ক্রীন করা): অন্তর্নিহিত শব্দ প্রতিরোধ ক্ষমতা সহ ডিজিটাল নিয়ন্ত্রণ সংকেতের জন্য উপযুক্ত (যেমন, 24V ডিসি স্যুইচিং); এনালগ পরিমাপ সার্কিট জন্য উপযুক্ত নয়.
মাল্টি-সার্কিট কন্ট্রোল কেবল ইনস্টলেশনের জন্য কোর কাউন্ট এবং গ্রুপিং কৌশল
মাল্টি-সার্কিট কন্ট্রোল ইন্সটলেশনের জন্য অনেক ছোট-কোর-কাউন্ট ক্যাবল বা কম বড়-কোর-কাউন্ট ক্যাবল চালানোর সিদ্ধান্তের ফলে আগুনের ঝুঁকি, রক্ষণাবেক্ষণ অ্যাক্সেস এবং দীর্ঘমেয়াদী নমনীয়তার পরিণতি রয়েছে যা প্রাথমিক কেবল সংগ্রহের খরচের বাইরেও প্রসারিত। একটি ট্রেতে পৃথকভাবে জ্যাকেট করা ছোট তারের ঘন বান্ডিলগুলি প্রতি মিটারে মোট অ-ধাতুর পরিমাণ বৃদ্ধি করে, প্রতিটি পৃথক তারের একটি শিখা-প্রতিরোধী রেটিং থাকা সত্ত্বেও কার্যকর জ্বলন লোড বাড়ায়। কম মাল্টি-কোর তারের মধ্যে সার্কিট একত্রিত করা ট্রে ভরাট এবং জ্বলন লোড হ্রাস করে, কিন্তু ব্যর্থতার একটি একক পয়েন্ট তৈরি করে যেখানে একটি তারের ক্ষতি একই সাথে একাধিক সম্পর্কহীন সার্কিটকে প্রভাবিত করতে পারে।
প্রক্রিয়া শিল্প এবং বিদ্যুৎ উৎপাদন সুবিধাগুলিতে ব্যবহৃত একটি ব্যবহারিক পদ্ধতি হল ভৌগলিক নৈকট্যের পরিবর্তে কার্যকরী সিস্টেমের দ্বারা সার্কিটগুলিকে গোষ্ঠীবদ্ধ করা, নিরাপত্তা-সমালোচনা সার্কিট (জরুরী শাটডাউন, অগ্নি ও গ্যাস সনাক্তকরণ) এবং অপারেশনাল কন্ট্রোল সার্কিট (প্রসেস কন্ট্রোল লুপ, মোটর স্টার্টার, ইন্সট্রুমেন্টেশন) এর জন্য পৃথক কেবল সহ। এই পৃথকীকরণ নিশ্চিত করে যে একটি একক তারের ব্যর্থতা একই সাথে প্রক্রিয়া নিয়ন্ত্রণ ফাংশন এবং এর নিরাপত্তা ব্যাকআপ উভয়ই নিষ্ক্রিয় করতে পারে না। এটি ত্রুটি অনুসন্ধান এবং তারের প্রতিস্থাপনকেও সহজ করে, যেহেতু একটি কার্যকরী গোষ্ঠীতে ব্যর্থতার জন্য অন্যটির তারের বিরক্তির প্রয়োজন হয় না। IEC 60364 এবং পেট্রোকেমিক্যাল এবং পাওয়ার সেক্টরে সুবিধা-নির্দিষ্ট প্রকৌশল মান সহ অনেক ইনস্টলেশন মান - এই ধরনের সার্কিট পৃথকীকরণকে স্পষ্টভাবে নির্দেশ করে।
মাল্টি-কোর কন্ট্রোল ক্যাবলের মধ্যে অতিরিক্ত কোর পরিকল্পনা আরেকটি দিক যা স্পেসিফিকেশন পর্যায়ে প্রায়শই অবমূল্যায়িত হয়। প্রাথমিক নির্মাণের সময় 10-20% অতিরিক্ত কোর সহ তারগুলি ইনস্টল করার জন্য মোট প্রকল্পের মূল্যের তুলনায় খুব কম খরচ হয়, তবে নির্মাণের পরে সার্কিট যোগ করার জন্য নতুন তারের টান প্রয়োজন যা ব্যাহত, ব্যয়বহুল, এবং কখনও কখনও ভিড়যুক্ত বিদ্যমান রুটের মাধ্যমে শারীরিকভাবে অসম্ভব। স্পেয়ার কোরগুলিকে কেবলমাত্র একক কেবলে কেন্দ্রীভূত না করে কেবল গোষ্ঠীগুলিতে বিতরণ করা উচিত এবং তাদের অবস্থানগুলি পদ্ধতিগতভাবে নথিভুক্ত করা উচিত যাতে ব্যাপক ট্রেসিং কাজ ছাড়াই সেগুলি সনাক্ত এবং সক্রিয় করা যায়। এটির অ্যাপ্লিকেশন সমর্থন ক্ষমতার অংশ হিসাবে, Zhishang কেবল প্রজেক্টেড সিস্টেম সম্প্রসারণ পরিস্থিতির উপর ভিত্তি করে মূল গণনা নির্বাচনকে অপ্টিমাইজ করার জন্য ইঞ্জিনিয়ারিং টিমের সাথে কাজ করে, সাধারণ পরিস্থিতি এড়াতে সাহায্য করে যেখানে কেবল পরিকাঠামো শুধুমাত্র কয়েক বছরের মধ্যেই প্ল্যান্ট পরিবর্তনের ক্ষেত্রে সীমাবদ্ধ বাধা হয়ে দাঁড়ায়।
