এক্সএলপিই ইনসুলেটেড এবং শিথেড পাওয়ার ক্যাবলের ব্যাপক পরিচিতি

I. সংজ্ঞা এবং মূল বৈশিষ্ট্য
XLPE-অন্তরক এবং চাদরযুক্ত পাওয়ার তারগুলি এমন পাওয়ার তারগুলিকে বোঝায় যেগুলি কন্ডাক্টর নিরোধক স্তর হিসাবে ক্রস-লিঙ্কড পলিথিন (XLPE) ব্যবহার করে এবং খাপ হিসাবে অন্যান্য উপকরণ (যেমন PVC, PE, বা হ্যালোজেন-মুক্ত পলিওলিফিন) অন্তর্ভুক্ত করতে পারে। XLPE ভৌত বা রাসায়নিক ক্রস-লিঙ্কিংয়ের মধ্য দিয়ে যায়, পলিথিনের রৈখিক আণবিক চেইনকে একটি ত্রি-মাত্রিক নেটওয়ার্ক কাঠামোতে রূপান্তরিত করে, উল্লেখযোগ্যভাবে এর থার্মোমেকানিকাল বৈশিষ্ট্যগুলিকে বাড়িয়ে তোলে। এটি আধুনিক নিম্ন-, মাঝারি- এবং উচ্চ-ভোল্টেজ তারের জন্য এটিকে মূলধারার এবং পছন্দের প্রযুক্তি করে তোলে।

মূল বৈশিষ্ট্য:
ব্যতিক্রমী তাপ প্রতিরোধের: 90°C পর্যন্ত দীর্ঘমেয়াদী অপারেটিং তাপমাত্রা, PVC তারের (70°C) থেকে 20°C বেশি, উল্লেখযোগ্যভাবে উন্নত স্বল্প-মেয়াদী ওভারলোড ক্ষমতা এবং শর্ট-সার্কিট তাপ স্থিতিশীলতা তাপমাত্রা (250°C)।
উচ্চতর কারেন্ট-ক্যারিয়িং ক্যাপাসিটি: একই কন্ডাক্টর ক্রস-সেকশনের জন্য এর উচ্চ তাপমাত্রার রেটিং এর কারণে, এর অনুমোদিত কারেন্ট-বহন ক্ষমতা PVC ক্যাবলের তুলনায় 20%–30% বেশি। বিকল্পভাবে, একই বর্তমান, উপকরণ এবং খরচ সংরক্ষণের জন্য একটি ছোট ক্রস-সেকশন নির্বাচন করা যেতে পারে।
চমৎকার বৈদ্যুতিক বৈশিষ্ট্য: উচ্চ অস্তরক শক্তি, কম অস্তরক ক্ষতি, এবং উচ্চ নিরোধক প্রতিরোধ, এটি মাঝারি- এবং উচ্চ-ভোল্টেজ পাওয়ার ট্রান্সমিশনের জন্য বিশেষভাবে উপযুক্ত করে তোলে।
এনভায়রনমেন্টাল স্ট্রেস ক্র্যাকিংয়ের ভালো প্রতিরোধ: ক্রস-লিঙ্কড স্ট্রাকচার সাধারণ পলিথিন (PE) এর তুলনায় তাপ ও ​​যান্ত্রিক স্ট্রেসের অধীনে ক্র্যাকিংয়ের জন্য অনেক উচ্চতর প্রতিরোধ প্রদান করে।
দীর্ঘ কর্মক্ষম জীবনকাল: উপাদানের ধীর তাপীয় বার্ধক্যের ফলে 30-40 বছরের একটি সাধারণ ডিজাইনের পরিষেবা জীবন হয়, যা PVC তারের চেয়ে অনেক বেশি।

২. প্রধান ধরন এবং অ্যাপ্লিকেশন পরিস্থিতি
ভোল্টেজ স্তর দ্বারা শ্রেণীবিভাগ:
লো-ভোল্টেজ XLPE তারগুলি (0.6/1 kV): যেমন YJV এবং YJLV সিরিজ, যা দ্রুত VV সিরিজকে প্রতিস্থাপন করছে এবং বিল্ডিং এবং শিল্প বিদ্যুৎ বিতরণের সম্পূর্ণ মূল ভিত্তি হয়ে উঠেছে।
মাঝারি-ভোল্টেজ XLPE তারগুলি (যেমন, 8.7/15 kV, 26/35 kV): যেমন YJV22 এবং YJLV22 সিরিজ, শহুরে বিতরণ নেটওয়ার্ক, শিল্প পার্ক এবং 10 kV–35 kV এর বড় বিল্ডিংগুলিতে প্রধান পাওয়ার ট্রান্সমিশনের জন্য ব্যবহৃত হয়।
উচ্চ-ভোল্টেজ এবং অতিরিক্ত-হাই-ভোল্টেজ XLPE কেবল (110 kV এবং তার বেশি): শহুরে ভূগর্ভস্থ ট্রান্সমিশন করিডোর, পাওয়ার প্ল্যান্ট আউটলেট এবং সাবমেরিন পাওয়ার ট্রান্সমিশনের মতো অ্যাপ্লিকেশনগুলির জন্য অতি-পরিচ্ছন্ন নিরোধক উপকরণ এবং বিশেষ প্রক্রিয়া ব্যবহার করুন।

খাপ এবং গঠন দ্বারা শ্রেণীবিভাগ:

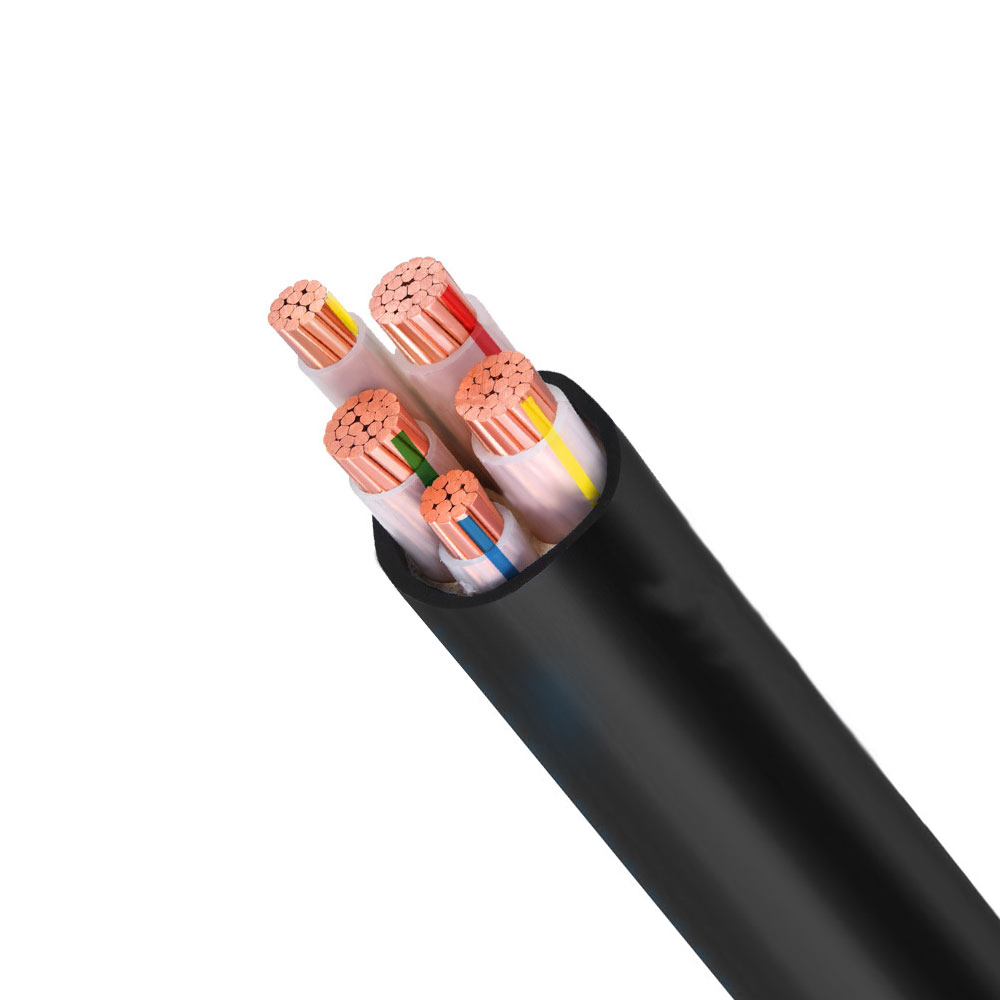

স্ট্যান্ডার্ড টাইপ (YJV): পলিভিনাইল ক্লোরাইড (PVC) বাইরের খাপ, সর্বোচ্চ বহুমুখিতা প্রদান করে।

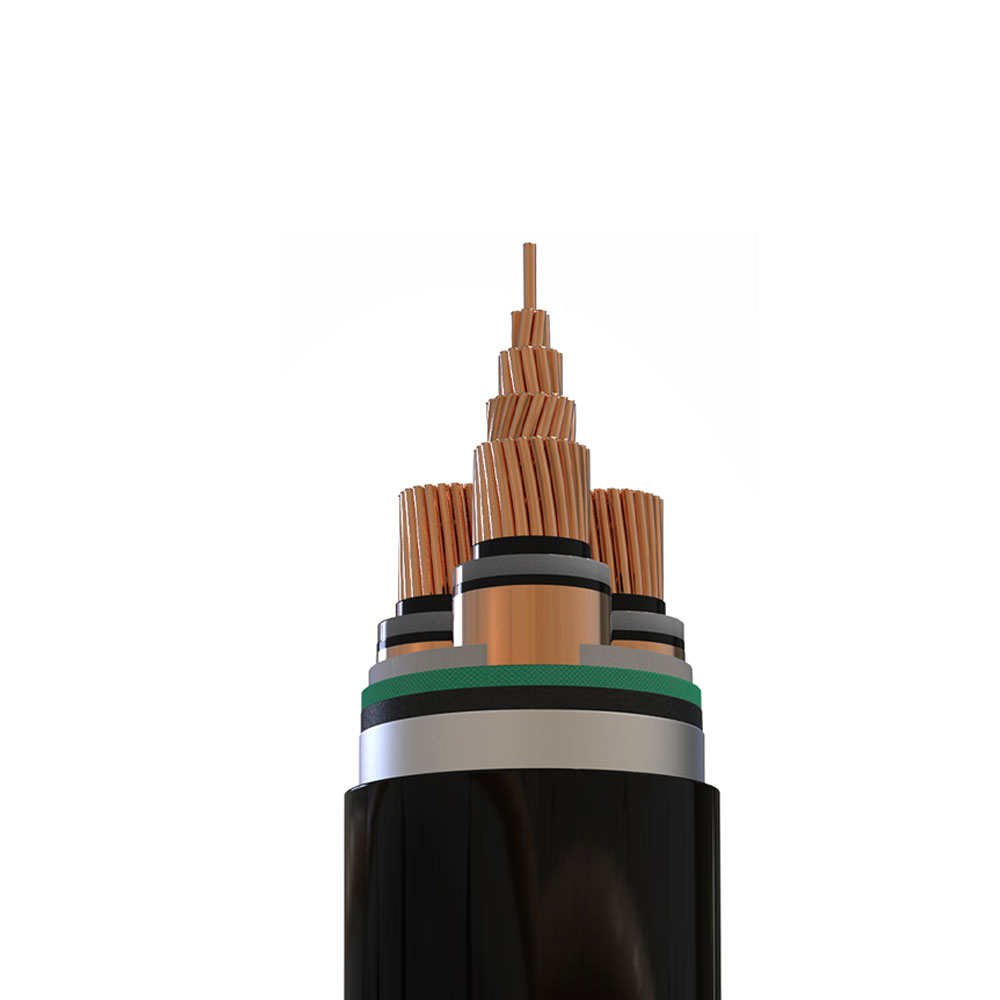

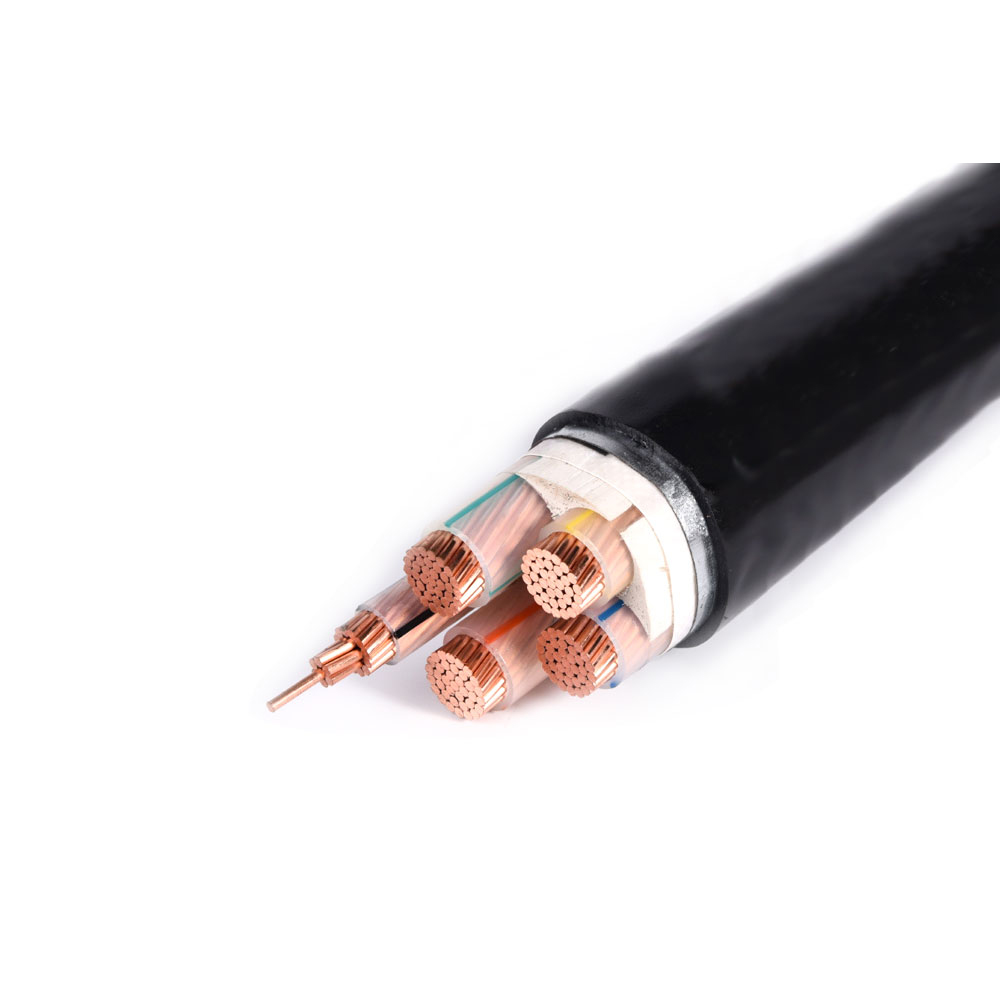

আর্মার্ড টাইপ (যেমন, YJV22, YJV32): যান্ত্রিক সুরক্ষার প্রয়োজন হয় এমন অ্যাপ্লিকেশনের জন্য ইস্পাত টেপ বা তারের আর্মারিং দিয়ে উন্নত করা হয়, যেমন সরাসরি সমাধি বা নালী ইনস্টলেশন।

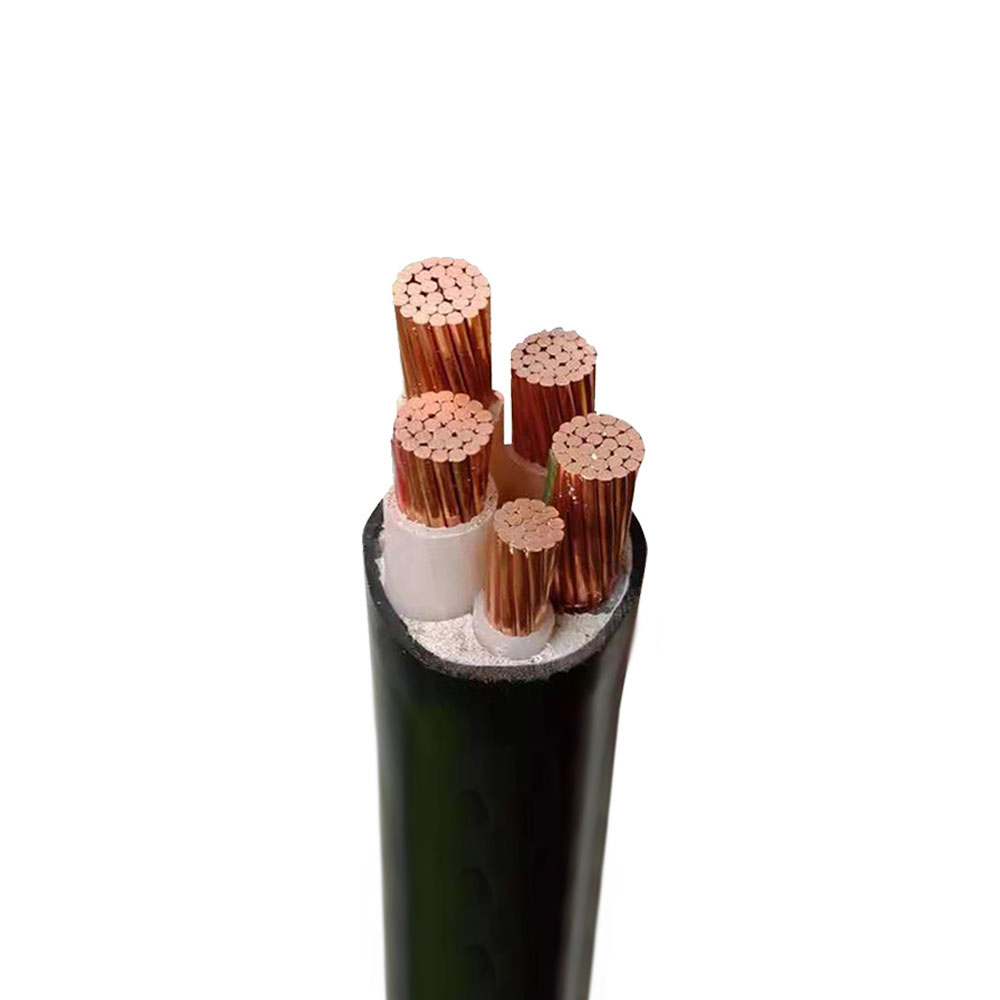

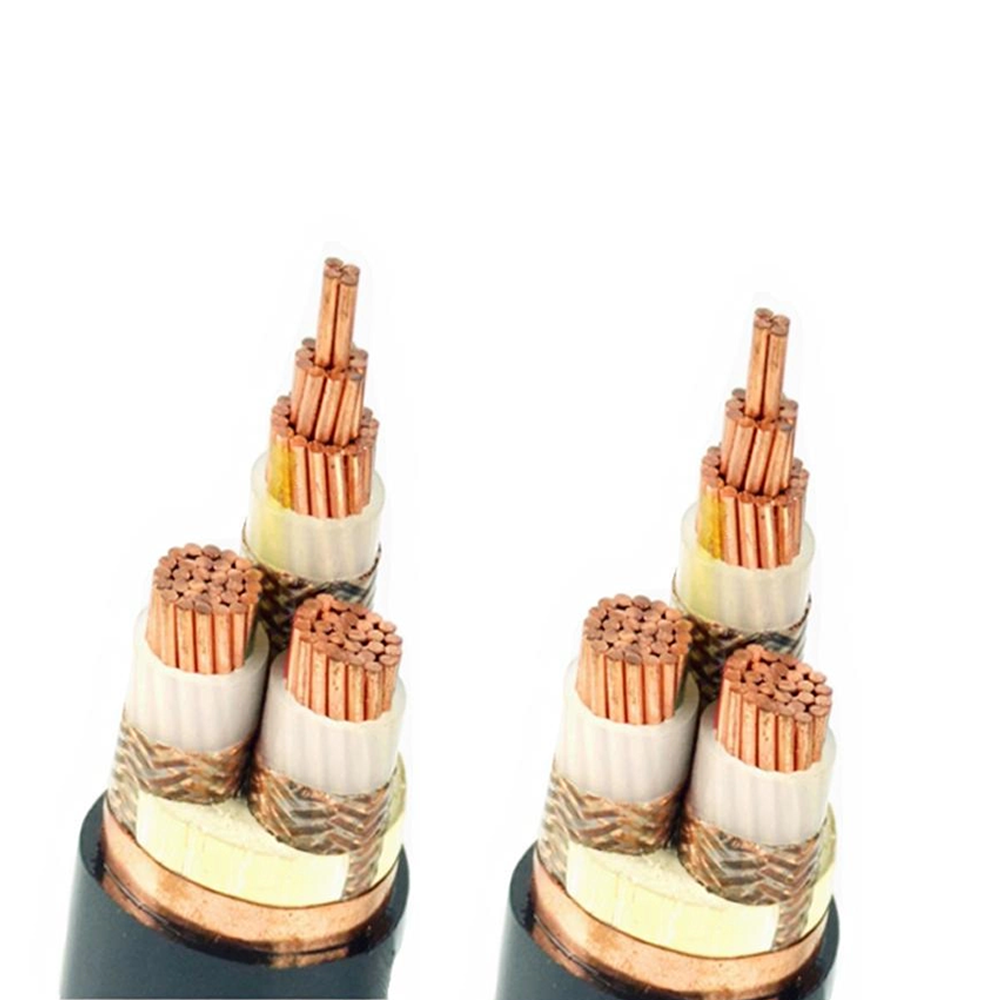

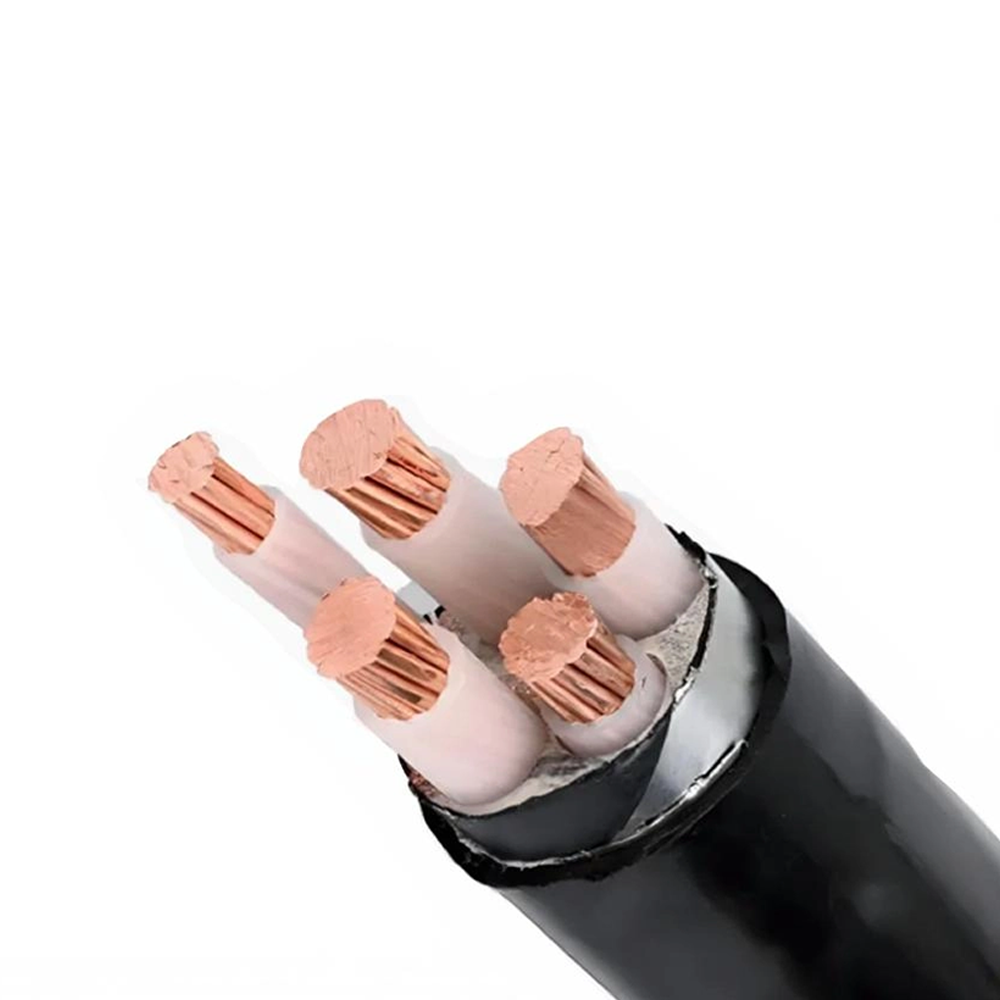

হ্যালোজেন-মুক্ত লো-স্মোক টাইপ (যেমন, WDZ-YJY): হ্যালোজেন-মুক্ত পলিওলিফিন শীথিং ব্যবহার করে, কম ধোঁয়া তৈরি করে এবং দহনের সময় কোন বিষাক্ত গ্যাস নেই, ঘনবসতিপূর্ণ এলাকার জন্য উপযুক্ত।

প্রধান আবেদন ক্ষেত্র:
আরবান পাওয়ার গ্রিড এবং বিল্ডিং পাওয়ার ডিস্ট্রিবিউশন: প্রধান পাওয়ার সাপ্লাই লাইনের জন্য পছন্দের পছন্দ, শহুরে ভূগর্ভস্থ ইউটিলিটি টানেল থেকে হাই-রাইজ বিল্ডিং উল্লম্ব শ্যাফ্ট পর্যন্ত, YJV সিরিজ গো-টু বিকল্প।
শিল্প ও পুনর্নবীকরণযোগ্য শক্তি শক্তি উৎপাদন: কারখানা, সংগ্রাহক লাইন এবং বায়ু এবং ফটোভোলটাইক পাওয়ার প্লান্টের বহির্গামী লাইনের মধ্যে উচ্চ-ভোল্টেজ বিদ্যুৎ সরবরাহ।
পরিবহন অবকাঠামো: সাবওয়ে, রেলওয়ে এবং বিমানবন্দরের জন্য পাওয়ার সাপ্লাই সিস্টেম এবং লাইটিং মেইন।
বৃহৎ পাবলিক সুবিধা: পাওয়ার সাপ্লাই নির্ভরযোগ্যতার জন্য উচ্চ প্রয়োজনীয় স্থান, যেমন হাসপাতাল, ডেটা সেন্টার এবং স্টেডিয়াম।

III. মূল উৎপাদন প্রক্রিয়া নিয়ন্ত্রণ
আল্ট্রা-ক্লিন এক্সএলপিই ইনসুলেশন উপাদান: মাঝারি- এবং উচ্চ-ভোল্টেজ তারগুলি অবশ্যই অতি-বিশুদ্ধ ক্রস-লিঙ্কযুক্ত পলিথিন তারের যৌগ ব্যবহার করতে হবে, যার মধ্যে অপরিচ্ছন্নতা এবং মাইক্রোভয়েড নিয়ন্ত্রণ সর্বোচ্চ মান পূরণ করে নিরোধকের বৈদ্যুতিক শক্তি নিশ্চিত করতে।
ট্রিপল-লেয়ার কো-এক্সট্রুশন এবং শুষ্ক নিরাময়: এটি মূল প্রক্রিয়া। একটি একক এক্সট্রুডার একই সাথে কন্ডাক্টর শিল্ডিং লেয়ার, এক্সএলপিই ইনসুলেশন লেয়ার এবং ইনসুলেশন শিল্ডিং লেয়ারকে মসৃণ ইন্টারফেস তৈরি করতে এক্সট্রুড করে। তারের পরে উচ্চ-চাপ নাইট্রোজেন এবং বাষ্পে ভরা একটি উল্লম্ব (VCV) বা ক্যাটেনারি (CCV) নিরাময় পাইপে প্রবেশ করে, যেখানে উচ্চ তাপমাত্রা এবং চাপে পলিথিনের রাসায়নিক ক্রস-লিংকিং ঘটে।
সুনির্দিষ্ট তাপমাত্রা এবং স্যাগ কন্ট্রোল: কিউরিং পাইপের প্রতিটি জোনের তাপমাত্রা অবশ্যই সুনির্দিষ্টভাবে নিয়ন্ত্রণ করতে হবে। একই সাথে, লেজারের ব্যাস পরিমাপ এবং কম্পিউটার কন্ট্রোল সিস্টেমগুলি নিশ্চিত করে যে ক্যাটেনারি অবস্থায় তারের অত্যধিক বাঁকানো বা প্রসারিত হয় না, নিরোধক স্তরের ঘনত্ব এবং অভিন্নতা নিশ্চিত করে।
কুলিং এবং ডিগ্যাসিং: নিরাময়ের পরে, তারের আকৃতি সেট করতে পর্যায়ক্রমে শীতল করা হয়। উচ্চ-ভোল্টেজ তারেরও বর্ধিত তাপীয় সাইকেল চালানোর প্রয়োজন হয় যাতে ইনসুলেশনের ভিতরে থাকা অবশিষ্ট উপজাতগুলি অপসারণ করা যায়।
অনলাইন পরিদর্শন: সমন্বিত অনলাইন আংশিক স্রাব সনাক্তকরণ সিস্টেম, লেজারের বাইরের ব্যাস পরিমাপ, এবং উদ্বেগ পর্যবেক্ষণ রিয়েল-টাইম ত্রুটি সনাক্তকরণ এবং পণ্য প্রত্যাখ্যান নিশ্চিত করে।
শীথিং এবং আর্মারিং: পিভিসি বা পলিওলিফিন শীথিংকে নিরাময় করা ইনসুলেটেড কোরের উপর এক্সট্রুড করা হয়, প্রয়োজন অনুসারে আর্মারিং প্রয়োগ করা হয়।

IV বিস্তারিত মূল সুবিধা
বিস্তৃত অগ্রণী প্রযুক্তিগত পারফরম্যান্স: তাপমাত্রা প্রতিরোধ, বর্তমান-বহন ক্ষমতা, ভোল্টেজ প্রতিরোধ এবং জীবনকাল সহ, পলিমার-অন্তরক তারের সর্বোচ্চ প্রযুক্তিগত স্তরের প্রতিনিধিত্ব সহ সমস্ত মূল কর্মক্ষমতা সূচকগুলিতে ঐতিহ্যগত PVC এবং PE তারগুলিকে ছাড়িয়ে যায়৷
উল্লেখযোগ্য অপারেশনাল ইকোনমি: উচ্চতর কারেন্ট-বহন ক্ষমতা একই ট্রান্সমিশন ক্ষমতার জন্য ছোট তারের ক্রস-সেকশনের অনুমতি দেয়, অ লৌহঘটিত ধাতু এবং নালী স্থান সংরক্ষণ করে। দীর্ঘ জীবনকাল জীবনচক্র প্রতিস্থাপন এবং রক্ষণাবেক্ষণ খরচ হ্রাস করে।
উচ্চ নিরাপত্তা এবং নির্ভরযোগ্যতা: চমৎকার তাপ প্রতিরোধ ক্ষমতা ওভারলোড ঝুঁকি হ্রাস করে, এবং শক্তিশালী ক্রস-লিঙ্কযুক্ত কাঠামো স্থিতিশীল নিরোধক কর্মক্ষমতা প্রদান করে, এটি দীর্ঘমেয়াদী, অবিচ্ছিন্ন এবং স্থিতিশীল অপারেশনের প্রয়োজন পাওয়ার সাপ্লাই সিস্টেমের জন্য বিশেষভাবে উপযুক্ত করে তোলে।
প্রশস্ত ভোল্টেজ পরিসর অভিযোজনযোগ্যতা: 1 kV থেকে 500 kV পর্যন্ত পরিপক্ক অ্যাপ্লিকেশন এটিকে মাঝারি- এবং উচ্চ-ভোল্টেজ ভূগর্ভস্থ পাওয়ার ট্রান্সমিশনের জন্য অবিসংবাদিত মূলধারার প্রযুক্তিতে পরিণত করে।
পরিবেশগত আপগ্রেড সম্ভাবনা: নিরোধক নিজেই কোন হ্যালোজেন ধারণ করে. হ্যালোজেন-মুক্ত শীথিং (YJY) এর সাথে মিলিত, এটি সহজেই একটি পরিবেশ বান্ধব তারে আপগ্রেড করা যেতে পারে, সবুজ বিল্ডিং প্রয়োজনীয়তা পূরণ করে।

সারাংশ
XLPE-অন্তরক পাওয়ার তারগুলি আধুনিক পাওয়ার তারের প্রযুক্তির বিকাশে একটি মাইলফলক উপস্থাপন করে। ক্রস-লিংকিং কেমিস্ট্রির মাধ্যমে বস্তুগত পারফরম্যান্সের উল্লম্ফনের মাধ্যমে, তারা কম-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন থেকে অতিরিক্ত-হাই-ভোল্টেজ পাওয়ার ট্রান্সমিশন পর্যন্ত বিস্তৃত অ্যাপ্লিকেশনে সফলভাবে আধিপত্য বিস্তার করেছে। XLPE তারগুলি বেছে নেওয়া মানে শুধুমাত্র একটি পণ্য নির্বাচন করা নয় বরং উচ্চতর নির্ভরযোগ্যতা, একটি দীর্ঘ জীবনচক্র এবং উচ্চতর কর্মক্ষম অর্থনীতি প্রদান করে একটি প্রযুক্তিগত পথ গ্রহণ করা। যদিও তাদের প্রারম্ভিক খরচ PVC তারের তুলনায় কিছুটা বেশি হতে পারে, তবে তারা তাদের পরিষেবা জীবন জুড়ে যে ব্যাপক সুবিধাগুলি প্রদান করে তা তাদের নতুন নির্মাণ এবং আপগ্রেড প্রকল্পগুলির জন্য সবচেয়ে ব্যয়-কার্যকর পছন্দ করে তোলে। তারা একটি নিরাপদ, দক্ষ, এবং আধুনিক পাওয়ার সিস্টেম তৈরির ভিত্তি।
