কিভাবে টুইস্টেড পেয়ার জ্যামিতি যোগাযোগ তারের মধ্যে ক্রসস্টালকে নিয়ন্ত্রণ করে
প্যাঁচানো জোড়ায় মৌলিক শব্দ প্রত্যাখ্যান প্রক্রিয়া যোগাযোগের তার এটি বিচ্ছিন্নভাবে মোচড়ানো নয় - এটি সমগ্র তারের দৈর্ঘ্যের উপর মোচড় জ্যামিতির সামঞ্জস্য। প্রতিটি জোড়ার টুইস্ট লেইং লেংথ (একটি সম্পূর্ণ 360° টুইস্টের জন্য প্রয়োজনীয় দূরত্ব) সেই ফ্রিকোয়েন্সি নির্ধারণ করে যেখানে জোড়া সবচেয়ে কার্যকরভাবে সাধারণ-মোড হস্তক্ষেপ বাতিল করে। যখন একটি জোড়া একটি বাহ্যিক ইলেক্ট্রোম্যাগনেটিক ক্ষেত্রের সংস্পর্শে আসে, তখন একটি অর্ধ-মোচনে প্ররোচিত ভোল্টেজ সন্নিহিত অর্ধ-মোচনে প্রবর্তিত ভোল্টেজের সমান এবং বিপরীত হয় এবং দুটি বাতিল হয়। এই বাতিলকরণ শুধুমাত্র কার্যকর যদি লেয়ার দৈর্ঘ্য অভিন্ন হয়; স্তরের দৈর্ঘ্যের বৈচিত্র এমন পয়েন্ট তৈরি করে যেখানে বাতিলকরণ অসম্পূর্ণ, অবশিষ্ট গোলমাল ডিফারেনশিয়াল সিগন্যাল হস্তক্ষেপ হিসাবে প্রদর্শিত হতে দেয়।
বহু জোড়ায় যোগাযোগ তারের , পেয়ার-টু-পেয়ার ক্রসস্ট্যাক কমাতে বিভিন্ন জোড়াকে বিভিন্ন লেয়ার দৈর্ঘ্য নির্ধারণ করা হয় — এক জোড়া থেকে একটি সংলগ্ন জোড়ায় সংকেত শক্তির সংযোগ। যদি দুটি জোড়ার দৈর্ঘ্য অভিন্ন থাকে, তবে তাদের পারস্পরিক প্রবর্তক এবং ক্যাপাসিটিভ কাপলিং সর্বাধিক এবং সুসঙ্গত হবে, সমগ্র তারের দৈর্ঘ্য জুড়ে শক্তিশালী ক্রসস্ট্যাক তৈরি করবে। স্বতন্ত্র লেয়ার দৈর্ঘ্য নির্ধারণ করে (উদাহরণস্বরূপ, একটি চার-জোড়া তারের মধ্যে 12 মিমি, 16 মিমি, 20 মিমি এবং 26 মিমি), যেকোনো দুই জোড়ার মধ্যে সংযোগ আংশিকভাবে বাতিল হয়ে যায় কারণ তাদের মধ্যে আপেক্ষিক পর্যায়টি তারের দৈর্ঘ্য বরাবর ক্রমাগত ঘোরে। এই নীতির কারণেই ফিল্ড মেরামতের সময় একটি ক্ষতিগ্রস্থ জোড়াকে কেবল পুনরায় পাকানো — মূল স্তরের দৈর্ঘ্য এবং সামঞ্জস্যের প্রতিলিপি না করে — কারখানা-তৈরি তারের তুলনায় মেরামত করা অংশের ক্রসস্টাল কর্মক্ষমতা হ্রাস করে।
একটি বাঁকানো জোড়ার ভারসাম্য — যে মাত্রায় দুটি পরিবাহী বৈদ্যুতিকভাবে প্রতিসম হয় — একটি পৃথক কিন্তু সম্পর্কিত পরামিতি। ভারসাম্যহীনতার কারণে ডিফারেনশিয়াল সিগন্যালের একটি অংশ সাধারণ-মোডে রূপান্তরিত হয় এবং এর বিপরীতে, মোড রূপান্তর নামে একটি ঘটনা। উচ্চ-গতির ডেটা অ্যাপ্লিকেশনগুলিতে, মোড রূপান্তর রিটার্ন লস এবং ইনসার্টেশন লস ডিগ্রেডেশন তৈরি করে যা রিসিভারে সমতা দ্বারা সংশোধন করা যায় না। উচ্চ জোড়া ভারসাম্য অর্জনের জন্য কন্ডাক্টরের ব্যাসের সামঞ্জস্য, নিরোধক প্রাচীরের উন্মাদনা (যে ডিগ্রীতে কন্ডাকটরের উপর নিরোধক কেন্দ্রীভূত হয়) এবং কারখানার উৎপাদন পর্যায়ে নিরোধক অস্তরক বৈশিষ্ট্যগুলির কঠোর নিয়ন্ত্রণ প্রয়োজন। একটি নিরোধক প্রাচীর যা পরিবাহী পরিধির চারপাশে ±0.02 মিমি বেধের বেশি পরিবর্তিত হয় 100 MHz এর উপরে ফ্রিকোয়েন্সিতে পরিমাপযোগ্য জোড়া ভারসাম্যহীনতা প্রবর্তন করে।
ডেটা ক্যাবলে ক্যাটাগরি রেটিং পার্থক্য এবং প্রতিটি ব্যান্ডউইথ থ্রেশহোল্ড আসলে কী প্রয়োজন
ইথারনেট তারের বিভাগগুলি (Cat5e, বিড়াল6, Cat6A, Cat7, Cat8) একটি নির্দিষ্ট ব্যান্ডউইথ পর্যন্ত তাদের ট্রান্সমিশন কার্যকারিতা দ্বারা সংজ্ঞায়িত করা হয়, এবং প্রতিটি ধাপে শ্রেণীতে নির্দিষ্ট নির্মাণ পরিবর্তন জড়িত - একই ডিজাইনে শুধুমাত্র কঠোর সহনশীলতা নয়। প্রতিটি স্তরে কী পরিবর্তন হয় তা বোঝা প্রকিউরমেন্ট টিমগুলিকে মূল্যায়ন করতে সাহায্য করে যে প্রদত্ত অ্যাপ্লিকেশনের জন্য একটি উচ্চতর বিভাগ সত্যিকারের প্রয়োজন কিনা বা এটি প্রকৌশলগত যুক্তি ছাড়াই রক্ষণশীলভাবে নির্দিষ্ট করা হচ্ছে কিনা।
| শ্রেণী | ব্যান্ডউইথ | সর্বোচ্চ ডেটা রেট | মূল নির্মাণ পার্থক্য | স্ট্যান্ডার্ড |
| Cat5e | 100 MHz | 1 জিবিপিএস | আরও কঠোর পরবর্তী সীমা বনাম Cat5; কোন স্প্লাইন বিভাজক প্রয়োজন | TIA-568-C.2 / IEC 61156-5 |
| Cat6 | 250 MHz | 1 জিবিপিএস / 10 Gbps (≤55 m) | ক্রস-ফিলার স্প্লাইন জোড়া আলাদা করে; বড় OD (~6.2 মিমি) | TIA-568-C.2 / IEC 61156-5 |
| Cat6A | 500 MHz | 10 Gbps (100 মি) | এলিয়েন ক্রসস্টালক (AXT) সীমা পূরণ করতে হবে; ঝাল বা বড় OD UTP (~8 মিমি) | TIA-568-C.2 / IEC 61156-5 |
| Cat7 | 600 MHz | 10 Gbps (100 মি) | ব্যক্তিগত জোড়া শিল্ডিং (FTP/SSTP) বাধ্যতামূলক; GG45 বা TERA সংযোগকারী প্রয়োজন৷ | ISO/IEC 11801 ক্লাস F |
| Cat8 | 2000 MHz | 25/40 Gbps (30 m) | S/FTP নির্মাণ বাধ্যতামূলক; ডেটা সেন্টার টপ-অফ-র্যাক ব্যবহারের জন্য ডিজাইন করা হয়েছে | TIA-568-C.2-1 / ISO/IEC 11801-3 |
একটি নির্মাণ বিশদ যা উল্লেখযোগ্যভাবে ক্ষেত্রের ইনস্টলেশনকে প্রভাবিত করে তা হল Cat6 এ প্রবর্তিত ক্রস-ফিলার স্প্লাইন। এই প্লাস্টিকের X-আকৃতির বিভাজকটি তারের কোর বরাবর চলে এবং চারটি টুইস্টেড জোড়ার প্রত্যেকটিকে তার নিজস্ব চতুর্ভুজে শারীরিকভাবে বিচ্ছিন্ন করে, পেয়ার-টু-পেয়ার ক্যাপাসিটিভ কাপলিং হ্রাস করে। Cat6-এর 250 MHz NEXT সীমা অর্জনের জন্য স্প্লাইনটি প্রয়োজনীয়, কিন্তু এটি তারের ব্যাস এবং কঠোরতা বাড়ায়, Cat5e-এর তুলনায় বাঁকের নমনীয়তা হ্রাস করে এবং একটি RJ45 প্লাগ বা কীস্টোন জ্যাকে স্প্লাইনের চারপাশে জোড়াগুলিকে সঠিকভাবে বসাতে পারে এমন সামঞ্জস্যপূর্ণ সমাপ্তি সরঞ্জামগুলির প্রয়োজন৷ যে ইনস্টলাররা এই দৃঢ়তার পার্থক্যকে অবমূল্যায়ন করে তারা প্রায়শই ইনস্টলেশনের ক্ষতির সৃষ্টি করে — কিঙ্কড কন্ডাক্টর, টার্মিনেশন পয়েন্টে অতিরিক্ত বাঁকানো জোড়া — যা ভিজ্যুয়াল পরিদর্শন পাস করে কিন্তু ক্যাট6 থ্রেশহোল্ডের নীচে সন্নিবেশের ক্ষতি এবং রিটার্ন লস প্যারামিটারগুলিকে হ্রাস করে।
Cat6A নিম্ন শ্রেণী থেকে অনুপস্থিত একটি অতিরিক্ত পারফরম্যান্স পরামিতি প্রবর্তন করে: এলিয়েন ক্রসস্টালক (AXT), যা একটি বান্ডিলে সংলগ্ন তারের মধ্যে সংকেত সংযোগ পরিমাপ করে, একটি একক তারের মধ্যে জোড়ার মধ্যে নয়। AXT সীমা পূরণের জন্য হয় একটি ঢালযুক্ত নির্মাণ (S/FTP বা F/UTP) অথবা একটি উল্লেখযোগ্যভাবে বড় অরক্ষিত তারের ব্যাস প্রয়োজন যা তারের মধ্যে শারীরিক বিচ্ছেদ বাড়ায়। এই কারণেই ক্যাট6এর জন্য 5.5-6.2 মিমি-এর তুলনায় 7.5-8.5 মিমি অপরিবর্তিত Cat6A তারের বাইরের ব্যাস থাকে — বড় ব্যাস হল ঢাল ছাড়াই AXT সম্মতি অর্জনের যান্ত্রিক উপায়।
কমিউনিকেশন ক্যাবলে সিগন্যাল অ্যাটেন্যুয়েশন: মূল কারণ এবং কীভাবে নির্মাতারা এটি নিয়ন্ত্রণ করে
একটি কমিউনিকেশন ক্যাবলে ইনসার্টেশন লস (এটেন্যুয়েশন) একটি একক ঘটনা নয় বরং তিনটি শারীরিকভাবে স্বতন্ত্র ক্ষতির মেকানিজমের সমষ্টি, যার প্রত্যেকটি কন্ডাকটর সাইজ, ইনসুলেশন ম্যাটেরিয়াল এবং অপারেটিং ফ্রিকোয়েন্সির পরিবর্তনের জন্য ভিন্নভাবে সাড়া দেয়। স্বতন্ত্র অবদানকারীদের বোঝা কেবলমাত্র কন্ডাক্টর ক্রস-সেকশন বাড়ানোর পরিবর্তে কেবল ডিজাইনারদের লক্ষ্যযুক্ত উন্নতি করতে দেয় — যা শুধুমাত্র আংশিকভাবে সমস্যার সমাধান করার সময় খরচ, ওজন এবং তারের ব্যাস বাড়ায়।
কন্ডাক্টর (ওহমিক) ক্ষতি
ডিসি প্রতিরোধের ক্ষতি কম ফ্রিকোয়েন্সিতে প্রাধান্য পায় এবং কন্ডাক্টর ক্রস-সেকশন বৃদ্ধির সাথে সাথে হ্রাস পায়। উচ্চতর ফ্রিকোয়েন্সিতে, ত্বকের প্রভাব কন্ডাকটরের একটি ক্রমবর্ধমান পাতলা পৃষ্ঠ স্তরে বর্তমান প্রবাহকে কেন্দ্রীভূত করে, কার্যকরভাবে পরিবাহী ক্রস-সেকশনকে হ্রাস করে এবং এর DC মানের উপরে প্রতিরোধ বাড়ায়। 100 MHz-এ, তামার ত্বকের গভীরতা প্রায় 6.6 μm - যার অর্থ হল একটি সাধারণ 0.5 মিমি ব্যাস কন্ডাকটরের জন্য, কারেন্টের 95% এর বেশি কন্ডাক্টর পৃষ্ঠের কাছে একটি পাতলা কর্ণাকার অঞ্চলে প্রবাহিত হয়। এই কারণেই উচ্চ-ফ্রিকোয়েন্সি কমিউনিকেশন ক্যাবলের জন্য কন্ডাকটর পৃষ্ঠের গুণমান গুরুত্বপূর্ণ: ত্বকের গভীরতার স্কেলে পৃষ্ঠের রুক্ষতা (অক্সিডেশন, ড্রয়িং ডাই মার্ক, পৃষ্ঠের দূষক) অতিরিক্ত প্রতিরোধ তৈরি করে যা DC প্রতিরোধ পরিমাপে উপস্থিত নয়। উচ্চ-ফ্রিকোয়েন্সি কমিউনিকেশন ওয়্যার নির্মাতারা কন্ডাকটর পৃষ্ঠের গুণমান নির্দিষ্ট করে এবং সূক্ষ্ম-শস্য অঙ্কন ডাই সিকোয়েন্স ব্যবহার করে যা চূড়ান্ত তারের উপর পৃষ্ঠের রুক্ষতা কমিয়ে দেয়।
অস্তরক ক্ষতি
পর্যায়ক্রমে বৈদ্যুতিক ক্ষেত্রটি পলিমার অণুগুলিকে চক্রাকারে মেরুকরণ করে এবং শিথিল করে বলে নিরোধক উপাদানে ক্ষয়প্রাপ্ত শক্তি থেকে অস্তরক ক্ষতির উদ্ভব হয়। এটি নিরোধক উপাদানের ক্ষতির স্পর্শক (ট্যান δ) দ্বারা চিহ্নিত করা হয় এবং ফ্রিকোয়েন্সির সাথে রৈখিকভাবে বৃদ্ধি পায় — কন্ডাক্টরের ক্ষতির বিপরীতে, যা ফ্রিকোয়েন্সির বর্গমূলের সাথে বৃদ্ধি পায়। কম ফ্রিকোয়েন্সিতে, অস্তরক ক্ষতি বেশিরভাগ তারের নিরোধকের জন্য নগণ্য, কিন্তু কয়েকশ মেগাহার্টজের বেশি ফ্রিকোয়েন্সিতে এটি প্রভাবশালী ক্ষতির প্রক্রিয়া হয়ে ওঠে। সলিড পলিথিন (PE) এর একটি খুব কম ক্ষতির স্পর্শক (~0.0002) আছে, এটি উচ্চ-ফ্রিকোয়েন্সি যোগাযোগের তারের জন্য পছন্দের নিরোধক। ফোমযুক্ত PE, যেখানে বায়ু বুদবুদগুলি কঠিন পলিমারের একটি অংশ প্রতিস্থাপন করে, কার্যকর অস্তরক ধ্রুবককে ~2.3 থেকে ~1.5 পর্যন্ত কমিয়ে দেয় এবং ফোম শতাংশের অনুপাতে ক্ষতির স্পর্শককে আরও কমিয়ে দেয় — এই কারণেই উচ্চ-কার্যক্ষমতাসম্পন্ন RF কোক্সিয়াল কেবল এবং প্রিমিয়াম Cat6A তারগুলি ফোমযুক্ত PE ইনসুলেশন ব্যবহার করে। PVC, 0.05-0.10 এর ক্ষতির স্পর্শক সহ, ঠিক এই কারণেই উচ্চ-ফ্রিকোয়েন্সি সিগন্যাল তারের জন্য অনুপযুক্ত।
বিকিরণ ক্ষতি
বিকিরণের ক্ষতি ঘটে যখন কেবলটি একটি অনিচ্ছাকৃত অ্যান্টেনা হিসাবে কাজ করে, সংকেত শক্তির একটি অংশ পার্শ্ববর্তী স্থানে বিকিরণ করে। ভারসাম্যযুক্ত টুইস্টেড পেয়ার ক্যাবলে, বিকিরণ ক্ষতি জোড়া ভারসাম্য দ্বারা নিয়ন্ত্রিত হয় — একটি সুষম ভারসাম্যযুক্ত জোড়া সমান এবং বিপরীত ক্ষেত্র তৈরি করে যা দূরের ক্ষেত্রে বাতিল হয়ে যায়, যার ফলে কাছাকাছি-শূন্য বিকিরণ হয়। পেয়ার জ্যামিতির প্রেক্ষাপটে যেমন আলোচনা করা হয়েছে, নিরোধক বিকেন্দ্রিকতা এবং কন্ডাকটর ব্যাসের তারতম্য হল প্রাথমিক উত্পাদন কারণ যা জুটির ভারসাম্য নষ্ট করে এবং ফলস্বরূপ উচ্চ ফ্রিকোয়েন্সিতে বিকিরণ ক্ষতি বাড়ায়। সমাক্ষ তারের মধ্যে, বিকিরণ ক্ষতি ঢাল কভারেজ শতাংশ এবং সমাপ্তির সময়ে ঢাল থেকে সংযোগকারী বন্ডের ধারাবাহিকতা দ্বারা নিয়ন্ত্রিত হয়।
কমিউনিকেশন ক্যাবলে শিল্ডিং অপশন এবং কিভাবে নামকরণ কনভেনশন কাজ করে
শিল্ডেড কমিউনিকেশন ক্যাবলের নামকরণ কনভেনশনটি ISO/IEC 11801 দ্বারা একটি দুই-অংশের কোড ব্যবহার করে প্রমিত করা হয়েছে: সামগ্রিক কেবল ঢালের ধরনটি প্রথমে তালিকাভুক্ত করা হয়েছে, তারপরে একটি স্ল্যাশ, তারপরে পৃথক জোড়া ঢালের প্রকার, তারপরে পাকানো জোড়ার জন্য "TP"। যাইহোক, লিগ্যাসি নামকরণের নিয়মাবলী এবং প্রস্তুতকারক-নির্দিষ্ট পরিভাষা এখনও ব্যাপকভাবে প্রচারিত হয়, স্পেসিফিকেশন এবং সংগ্রহের সময় বিভ্রান্তি তৈরি করে। নিম্নলিখিত ব্রেকডাউনটি সবচেয়ে সাধারণভাবে সম্মুখীন নির্মাণগুলিকে কভার করে:
- U/UTP (আনশিল্ডেড/আনশিল্ডেড টুইস্টেড পেয়ার): কোনও সামগ্রিক ঢাল নেই, কোনও পৃথক জোড়া ঢাল নেই। স্ট্যান্ডার্ড Cat5e এবং Cat6 অরক্ষিত নির্মাণ। শব্দ প্রত্যাখ্যানের জন্য জোড়া ভারসাম্য এবং মোচড় জ্যামিতির উপর সম্পূর্ণরূপে নির্ভর করে। মাঝারি EMI সহ বেশিরভাগ অফিস এবং হালকা শিল্প পরিবেশের জন্য পর্যাপ্ত। এছাড়াও UTP হিসাবে উল্লেখ করা হয়.
- F/UTP (ফয়েল সামগ্রিক/আনশিল্ডেড জোড়া): একটি সামগ্রিক অ্যালুমিনাইজড পলিয়েস্টার ফয়েল ঢাল সমস্ত জোড়াকে ঘিরে রাখে, সমাপ্তির জন্য একটি ড্রেন তারের সাথে। পৃথক জোড়া অরক্ষিত হয়. এই নির্মাণ কার্যকর কমন-মোড ইএমআই প্রত্যাখ্যান (বাহ্যিক হস্তক্ষেপ থেকে তারের সুরক্ষা) প্রদান করে কিন্তু তারের মধ্যে জোড়া থেকে জোড়া এলিয়েন ক্রসস্টালকে সম্বোধন করে না। পূর্বে বলা হত FTP বা স্ক্রীন করা UTP (ScTP)। ক্যাট6এ এফ/ইউটিপি ডিজাইনের মধ্যে সাধারণ যেগুলি জোড়া ঢালের পরিবর্তে কেবল ব্যাসের মাধ্যমে AXT প্রয়োজনীয়তা পূরণ করে।
- S/FTP (বিনুনি সামগ্রিক/ফয়েল পৃথক জোড়া): একটি সামগ্রিক বিনুনিযুক্ত ঢাল (তামা বা টিন করা তামা) এবং প্রতিটি জোড়ায় পৃথক ফয়েল ঢাল। পাকানো জোড়া তারের মধ্যে উপলব্ধ সবচেয়ে ব্যাপক ঢাল নির্মাণ. পৃথক জোড়া ফয়েলগুলি জোড়া থেকে জোড়া এলিয়েন ক্রসস্টালকে সম্পূর্ণরূপে নির্মূল করে, যখন সামগ্রিক বিনুনি স্বতন্ত্র ফয়েলগুলির জন্য কম-প্রতিবন্ধক স্থল সংযোগ এবং যান্ত্রিক সুরক্ষা প্রদান করে। Cat7 এবং Cat8 স্পেসিফিকেশন দ্বারা প্রয়োজনীয়. সমাপ্তি UTP-এর তুলনায় উল্লেখযোগ্যভাবে বেশি জটিল — প্রতিটি জোড়া ফয়েল আলাদাভাবে বন্ধ করতে হবে, এবং বিনুনিটি অবশ্যই উভয় প্রান্তে সঠিকভাবে বন্ধন করতে হবে।
- SF/FTP (ব্রেড ফয়েল সামগ্রিক/ফয়েল পৃথক জোড়া): পৃথক জোড়া ফয়েল এবং বাইরের বিনুনি মধ্যে একটি ফয়েল স্তর যোগ করে, সামগ্রিক রক্ষার একটি দ্বিতীয় স্তর প্রদান করে। অত্যন্ত উচ্চ-ইএমআই পরিবেশে বা বিশেষ নিরাপত্তা অ্যাপ্লিকেশনের জন্য ব্যবহৃত হয় যেখানে ঢালের কার্যকারিতা খুব বিস্তৃত ফ্রিকোয়েন্সি পরিসীমা জুড়ে বজায় রাখতে হবে।
একটি ব্যবহারিক ইনস্টলেশন বিবেচনা যা প্রায়শই উপেক্ষা করা হয়: ঢালযুক্ত যোগাযোগ তারগুলি শুধুমাত্র তাদের রেট শিল্ডিং কার্যকারিতা প্রদান করে যখন ঢাল ক্রমাগত উভয় প্রান্তে (ইএমআই প্রত্যাখ্যানের জন্য) বা এক প্রান্তে (অডিও এবং কম-ফ্রিকোয়েন্সি সিগন্যাল অ্যাপ্লিকেশনগুলিতে গ্রাউন্ড লুপের হস্তক্ষেপ এড়াতে) গ্রাউন্ডেড থাকে। একটি সংযোগহীন ড্রেন তারের সাথে একটি ঢালযুক্ত তার বা অনুপযুক্তভাবে বন্ধনযুক্ত শিল্ড সংযোগকারী অনেক EMI পরিস্থিতিতে একটি সমতুল্য আনশিল্ডেড তারের চেয়ে খারাপ কাজ করে, কারণ ভাসমান ঢাল একটি পরজীবী অ্যান্টেনা হিসাবে কাজ করে যা সংকেত কন্ডাক্টরের কাছে হস্তক্ষেপ শক্তিকে কেন্দ্রীভূত করে। ঢালের সঠিক সমাপ্তি — সম্পূর্ণ 360° যোগাযোগের সাথে সংযোগকারীর শেলের সাথে কম-প্রতিবন্ধক বন্ধন, একটি পিগটেল তার নয় — ঢাল নির্মাণের মতোই গুরুত্বপূর্ণ।
বহিরঙ্গন এবং সরাসরি সমাধি যোগাযোগ তারের নির্মাণ এবং তাদের ব্যর্থতা মোড
যোগাযোগের তারগুলি বাইরে ইনস্টল করা হয় বা সরাসরি মাটিতে চাপা পড়ে এমন অবক্ষয় প্রক্রিয়া যা অভ্যন্তরীণ ইনস্টলেশনগুলিতে সম্পূর্ণ অনুপস্থিত, এবং অভ্যন্তরীণ ব্যবহারের জন্য ডিজাইন করা তারগুলি এই পরিবেশে স্থাপন করা হলে দ্রুত ব্যর্থ হবে। প্রাথমিক হুমকি হল আর্দ্রতা প্রবেশ, অতিবেগুনী বিকিরণ, ইঁদুর আক্রমণ, এবং তারের স্তরগুলির মধ্যে ডিফারেনশিয়াল তাপীয় সম্প্রসারণ — প্রতিটির জন্য নির্দিষ্ট নির্মাণ প্রতিরোধের প্রয়োজন।
সরাসরি-কবরের যোগাযোগের তারগুলিতে আর্দ্রতা ব্যবস্থাপনা দুটি কৌশলগুলির মধ্যে একটির মাধ্যমে সমাধান করা হয়: ফ্লাডিং কম্পাউন্ড ফিলিং বা ড্রাই ওয়াটার-ব্লকিং টেপ সিস্টেম। ফ্লাডিং যৌগ তারগুলি তারের কোরের সমস্ত ইন্টারস্টিসকে একটি পেট্রোলিয়াম-ভিত্তিক জেল দিয়ে পূরণ করে যা হাইড্রোফোবিক এবং তারের দৈর্ঘ্য বরাবর কৈশিক জলের স্থানান্তরকে বাধা দেয়। জেলটি অত্যন্ত কার্যকর কিন্তু সমাপ্তির সময় উল্লেখযোগ্য অসুবিধা সৃষ্টি করে — যৌগটি অবশ্যই দ্রাবক ব্যবহার করে প্রতিটি কন্ডাক্টরের প্রান্ত থেকে সরিয়ে ফেলতে হবে, এবং সম্পূর্ণরূপে পরিষ্কার না করা হলে অন্তরণ পৃষ্ঠের জেলের অবশিষ্টাংশ সংযোগকারীর কার্যক্ষমতা হ্রাস করে। ওয়াটার-ব্লকিং টেপ সিস্টেমগুলি সুপার শোষক পলিমার টেপগুলি ব্যবহার করে যা তারের অভ্যন্তরকে সিল করার জন্য আর্দ্রতার সংস্পর্শে ফুলে যায়। এগুলি বন্ধ করার জন্য পরিষ্কার কিন্তু জ্যাকেটের অভ্যন্তরীণ পৃষ্ঠের সংস্পর্শে থাকা টেপের উপর নির্ভর করে; ইনস্টলেশনের সময় টেপ স্থানান্তর জল-অবরুদ্ধ কভারেজের ফাঁক তৈরি করতে পারে।
বহিরঙ্গন যোগাযোগের তারের UV অবক্ষয় প্রাথমিকভাবে একটি জ্যাকেট ঘটনা। স্ট্যান্ডার্ড ইনডোর ক্যাবল জ্যাকেটগুলি PVC বা PE গ্রেড ব্যবহার করে যেগুলি UV- স্থিতিশীল নয় এবং বহিরঙ্গন এক্সপোজারের 6-18 মাসের মধ্যে পৃষ্ঠের চকিং এবং মাইক্রো-ক্র্যাকিং শুরু করে। আউটডোর-রেটেড কমিউনিকেশন ক্যাবলগুলি যুক্ত ইউভি শোষক এবং বাধাযুক্ত অ্যামাইন লাইট স্টেবিলাইজার (HALS) সহ জ্যাকেট যৌগ ব্যবহার করে যা পলিমার চেইন বন্ধন ভাঙার আগেই UV ফোটন শক্তিকে বাধা দেয়। ব্ল্যাক-পিগমেন্টেড পলিথিন জ্যাকেটগুলি কার্বন ব্ল্যাক কন্টেন্ট (সাধারণত 2-3% ওজনের) মাধ্যমে UV স্থিতিশীলতা অর্জন করে, যা সমগ্র প্রাসঙ্গিক স্পেকট্রাম জুড়ে UV শোষণ করে এবং দৃশ্যমান-স্পেকট্রাম রঙের প্রয়োজনীয়তার সংস্পর্শে না আসা তারগুলির জন্য সবচেয়ে সাশ্রয়ী-কার্যকর UV স্থিরকরণ পদ্ধতি।
ইঁদুর আক্রমণ কৃষি, বনভূমি এবং উপ-ক্রান্তীয় পরিবেশে যোগাযোগের তারের ব্যর্থতার একটি উল্লেখযোগ্য কারণ। ইঁদুরেরা তারের জ্যাকেট এবং বাসার উপাদানের জন্য বর্ম চিবাচ্ছে এবং ছিদ্রের দৈর্ঘ্য বজায় রাখে; ক্ষয়ক্ষতিটি সাধারণত নির্দিষ্ট আক্রমণের পয়েন্টে কেন্দ্রীভূত হয় না করে সমানভাবে বিতরণ করা হয়, তারের শারীরিকভাবে খনন না হওয়া পর্যন্ত তারের প্রতিরোধের পরিমাপের মাধ্যমে এটিকে অদৃশ্য করে তোলে। অ্যান্টি-ইঁদুর সুরক্ষা বিকল্পগুলির মধ্যে রয়েছে:

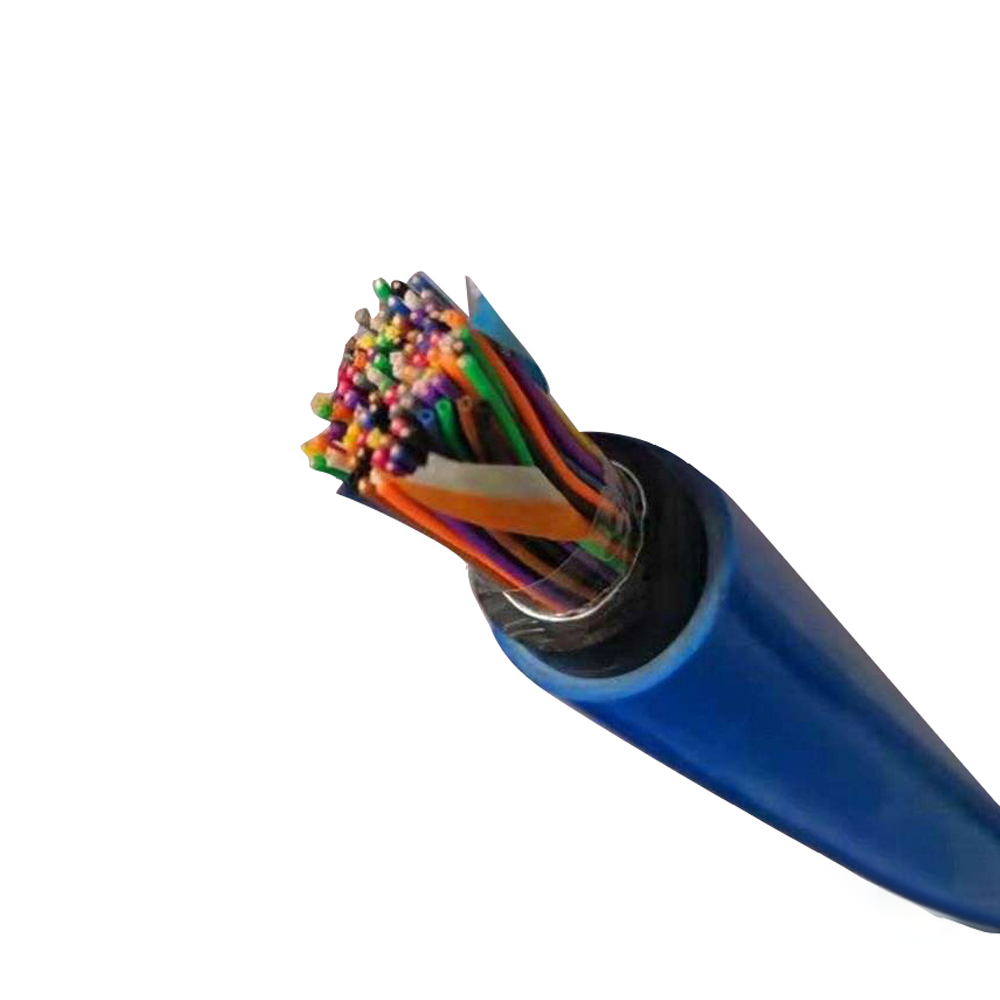

- বাইরের জ্যাকেটের নীচে স্টিলের টেপ বর্ম, যা কুঁচকে যান্ত্রিক প্রতিরোধ প্রদান করে কিন্তু ওজন বাড়ায় এবং অম্লীয় মাটিতে অবশ্যই ক্ষয়-সুরক্ষিত হতে হবে।
- ঢেউতোলা স্টিল টেপ (CST) আর্মার, যা ফ্ল্যাট টেপ আর্মারের চেয়ে বেশি নমনীয়তার সাথে ইস্পাতের যান্ত্রিক সুরক্ষাকে একত্রিত করে, এটি মোড়ের চারপাশে ইনস্টল করা সহজ করে তোলে।
- উচ্চ-ঘনত্বের পলিথিন (HDPE) পর্যাপ্ত প্রাচীর বেধের জ্যাকেট (সাধারণত ≥2.5 মিমি), যা তাদের উচ্চ কঠোরতা এবং প্রসার্য শক্তির কারণে স্ট্যান্ডার্ড PVC বা নরম PE যৌগগুলির চেয়ে ভালভাবে কুঁচকে প্রতিরোধ করে।
- ক্যাপসাইসিন বা অন্যান্য স্বাদ-প্রতিরোধক রাসায়নিকগুলিকে অন্তর্ভুক্ত করে বিকর্ষণকারী যৌগিক জ্যাকেট - এগুলি নির্দিষ্ট বাজারে ব্যবহৃত হয় এবং উপস্থিত ইঁদুর প্রজাতির উপর নির্ভর করে পরিবর্তনশীল কার্যকারিতা দেখায়।
তারের স্তরগুলির মধ্যে ডিফারেনশিয়াল তাপীয় সম্প্রসারণ হল একটি দীর্ঘমেয়াদী ব্যর্থতা প্রক্রিয়া যা বহিরঙ্গন তারগুলির মধ্যে বিস্তৃত তাপমাত্রা সাইক্লিংয়ের শিকার হয়। কপার কন্ডাক্টর, PE নিরোধক, ইস্পাত বর্ম, এবং PVC জ্যাকেটের তাপ সম্প্রসারণের বিভিন্ন সহগ রয়েছে। যে ক্যাবলগুলিতে প্রতিদিন 40°C বা তার বেশি তাপমাত্রার পরিবর্তন ঘটে — সরাসরি সূর্যালোকের এক্সপোজারে সাধারণ — বছরের পর বছর ধরে পরিষেবার সময় একে অপরের সাপেক্ষে স্তরগুলির ক্রমবর্ধমান র্যাচেটিং জ্যাকেটটি অনুদৈর্ঘ্যভাবে বিভক্ত হতে পারে বা বর্মটি ক্লান্তি ফাটল সৃষ্টি করতে পারে। এই ব্যর্থতার মোডটি নির্দিষ্ট পয়েন্টগুলিতে যেমন নালীতে প্রবেশ বা তারের ক্ল্যাম্প অবস্থানগুলিতে সবচেয়ে সাধারণ, যেখানে তাপীয় সম্প্রসারণ যান্ত্রিকভাবে সীমাবদ্ধ। উচ্চ-তাপমাত্রা-চক্রের পরিবেশের জন্য বহিরঙ্গন যোগাযোগের তারগুলিকে ফাটল ছাড়াই ডিফারেনশিয়াল প্রসারণকে মিটমাট করার জন্য বিরতিতে (সাধারণত> 250%) উচ্চ প্রসারিত জ্যাকেট সামগ্রী ব্যবহার করা উচিত।
কমিউনিকেশন ক্যাবলের বৈশিষ্ট্যগত প্রতিবন্ধকতা: এটি কী নির্ধারণ করে এবং কেন অমিল সমস্যা সৃষ্টি করে
চারিত্রিক প্রতিবন্ধকতা হল যেকোন ট্রান্সমিশন লাইনের একটি মৌলিক সম্পত্তি — কমিউনিকেশন ক্যাবল সহ — যা লাইন বরাবর প্রচারিত তরঙ্গের জন্য ভোল্টেজ এবং কারেন্টের অনুপাতকে বর্ণনা করে। টুইস্টেড পেয়ার ডাটা ক্যাবলের জন্য, টার্গেট চরিত্রগত প্রতিবন্ধকতা হল 100 Ω (স্ট্রাকচার্ড ক্যাবলিংয়ের জন্য TIA-568 প্রতি ±15 Ω); RF এবং ভিডিও অ্যাপ্লিকেশনে ব্যবহৃত সমাক্ষীয় তারের জন্য, 50 Ω এবং 75 Ω হল প্রভাবশালী মান। চরিত্রগত প্রতিবন্ধকতা তারের ক্রস-সেকশনের জ্যামিতি এবং উপকরণ দ্বারা নির্ধারিত হয় এবং আনুমানিক হিসাবে গণনা করা হয়:
Z₀ = (1/π) × √(μ/ε) × ln(D/d) , যেখানে D হল অন্তরণ বাইরের ব্যাস, d হল পরিবাহী ব্যাস, এবং ε হল অন্তরণ উপাদানের অস্তরক ধ্রুবক। ব্যবহারিক পরিভাষায়, তিনটি উত্পাদন পরামিতি অর্জিত প্রতিবন্ধকতাকে নিয়ন্ত্রণ করে: কন্ডাকটর ব্যাস, অন্তরণ প্রাচীরের বেধ (যা D/d নির্ধারণ করে), এবং অন্তরণ অস্তরক ধ্রুবক। তারের দৈর্ঘ্য বরাবর এইগুলির যে কোনোটির পরিবর্তন প্রতিবন্ধকতার বৈচিত্র্য তৈরি করে — যার ফলে প্রতিটি প্রতিবন্ধকতা বিচ্ছিন্নতায় সংকেত প্রতিফলন ঘটে।
প্রতিবন্ধকতা বিচ্ছিন্নতার ফলাফল সিগন্যালের ফ্রিকোয়েন্সি এবং অমিলের মাত্রার উপর নির্ভর করে। একটি ডেটা লিঙ্কের প্রাপ্তির শেষে, একটি তারের প্রতিবন্ধকতা বিচ্ছিন্নতা থেকে একটি সংকেত প্রতিফলন প্রেরিত সংকেতের বিলম্বিত অনুলিপি হিসাবে রিসিভারের কাছে আসে। বিলম্ব যদি প্রতীক সময়কালের একটি উল্লেখযোগ্য ভগ্নাংশ হয় (অর্থাৎ, পরবর্তী প্রতীকটি গ্রহণ করার সময় প্রতিফলন আসে), এটি আন্তঃপ্রতীক হস্তক্ষেপ (ISI) তৈরি করে যার জন্য প্রাপকের ইকুইলাইজারকে অবশ্যই ক্ষতিপূরণ দিতে হবে। আধুনিক গিগাবিট এবং 10-গিগাবিট ইথারনেট ট্রান্সসিভারগুলির মধ্যে অভিযোজিত সমতা রয়েছে যা মাঝারি আইএসআই-এর জন্য ক্ষতিপূরণ দিতে পারে, তবে কেবল-প্ররোচিত আইএসআই দ্বারা গ্রাস করা ইকুয়ালাইজেশন হেডরুম সিস্টেমের শব্দ মার্জিন হ্রাস করে এবং সর্বাধিক অর্জনযোগ্য লিঙ্কের দৈর্ঘ্য হ্রাস করে।
একটি উত্পাদন নিয়ন্ত্রণ দৃষ্টিকোণ থেকে, সামঞ্জস্যপূর্ণ বৈশিষ্ট্যগত প্রতিবন্ধকতা অর্জনের জন্য প্রয়োজন:
- আঁটসাঁট পরিবাহী ব্যাস সহনশীলতা — কন্ডাকটরের ব্যাসের একটি ±1% বৈচিত্র্য ln(D/d) এ প্রায় ±0.5% বৈচিত্র তৈরি করে, যা সরাসরি প্রতিবন্ধকতার পরিবর্তনে অনুবাদ করে। একটি 100 Ω টার্গেটের জন্য, 1% ব্যাসের প্রকরণ একাই প্রতিবন্ধকতার পরিবর্তনের ±0.5 Ω অবদান রাখে।
- কম উদ্বেগের সাথে সামঞ্জস্যপূর্ণ নিরোধক প্রাচীরের বেধ - একটি উদ্দীপক নিরোধক প্রাচীর যা একপাশে অন্যটির তুলনায় 10% পুরু একটি স্থানীয় প্রতিবন্ধকতা বৈচিত্র তৈরি করে কারণ জোড়াটি তার মোচড়ের মধ্য দিয়ে ঘোরে, টুইস্ট লে ফ্রিকোয়েন্সিতে পর্যায়ক্রমিক প্রতিবন্ধকতা বৈচিত্র তৈরি করে যা রিটার্ন লস স্পেকট্রামে প্রদর্শিত হয় (একটি বিচ্ছিন্ন রিটার্ন ক্ষতি হিসাবে)।
- স্থিতিশীল নিরোধক যৌগ অস্তরক ধ্রুবক — হাইগ্রোস্কোপিক নিরোধক পদার্থ দ্বারা শোষিত আর্দ্রতা তাদের অস্তরক ধ্রুবক বৃদ্ধি করে, প্রতিবন্ধকতা কমায়। ফোমযুক্ত PE ইনসুলেশন, কম অস্তরক ধ্রুবক এবং ক্ষতির স্পর্শকগুলির জন্য সুবিধাজনক হলেও, সুনির্দিষ্ট ফোম শতাংশ নিয়ন্ত্রণের প্রয়োজন কারণ ফোম শূন্য ভগ্নাংশের 5% পরিবর্তন কার্যকর অস্তরক ধ্রুবককে প্রায় 0.05 দ্বারা পরিবর্তন করে, একটি সাধারণ সমাক্ষীয় জিওমের জন্য বৈশিষ্ট্যগত প্রতিবন্ধকতাকে প্রায় 1.5 Ω দ্বারা স্থানান্তরিত করে।
- প্রোডাকশন লাইনে টাইম-ডোমেন রিফ্লোমেট্রি (TDR) ব্যবহার করে ক্রমাগত ইম্পিডেন্স মনিটরিং — TDR তারের প্রান্তে ইনজেক্ট করা একটি দ্রুত ভোল্টেজ ধাপ থেকে প্রতিফলিত সংকেত পরিমাপ করে এবং দূরত্বের একটি ফাংশন হিসাবে প্রতিবন্ধকতা প্রদর্শন করে, যাতে ফিনিশড রিলের পরিবর্তে উৎপাদনের সময় প্রতিবন্ধকতার অসঙ্গতিগুলির ইনলাইন সনাক্তকরণের অনুমতি দেয়।
বিল্ডিং ইন্সটলেশনে কীভাবে স্ট্রাকচার্ড ক্যাবলিং স্ট্যান্ডার্ড কমিউনিকেশন ওয়্যার নির্বাচন পরিচালনা করে
বিল্ডিং যোগাযোগ পরিকাঠামো স্ট্রাকচার্ড ক্যাবলিং স্ট্যান্ডার্ড দ্বারা নিয়ন্ত্রিত হয় যা কেবল তারের পারফরম্যান্সের প্যারামিটারগুলিই নয়, পুরো সিস্টেম আর্কিটেকচারকে সংজ্ঞায়িত করে — চ্যানেলের দৈর্ঘ্যের সীমা, সংযোগ বিন্দু বরাদ্দ, এবং পারফরম্যান্স বাজেট যা কেবল, সংযোগকারী এবং প্যাচ কর্ড সহ সম্পূর্ণ ইনস্টল করা লিঙ্কে প্রযোজ্য। যোগাযোগ ওয়্যার সঠিকভাবে নির্দিষ্ট করার জন্য এই সিস্টেম-স্তরের সীমাবদ্ধতাগুলি বোঝা অত্যাবশ্যক, কারণ একটি তারের যা তার নিজস্ব কর্মক্ষমতা স্পেসিফিকেশন পূরণ করে যদি সিস্টেম আর্কিটেকচার বিবেচনা না করা হয় তবে ইনস্টল করা চ্যানেলটি ব্যর্থ হতে পারে।
প্রভাবশালী মান হল TIA-568 (উত্তর আমেরিকার বাজার) এবং ISO/IEC 11801 (আন্তর্জাতিক বাজার)। উভয়ই একটি স্থায়ী লিঙ্ক মডেলকে সংজ্ঞায়িত করে — টেলিকমিউনিকেশন রুম প্যাচ প্যানেল থেকে কাজের এলাকা আউটলেট পর্যন্ত তারের চালান, প্যাচ কর্ড ব্যতীত — এবং একটি চ্যানেল মডেল যাতে স্থায়ী লিঙ্ক এবং প্রতিটি প্রান্তে 10 মিটার পর্যন্ত প্যাচ কর্ড অন্তর্ভুক্ত থাকে। উভয় স্ট্যান্ডার্ডে অনুভূমিক তারের জন্য স্থায়ী লিঙ্কের সর্বোচ্চ দৈর্ঘ্য 90 মিটার, 100-মিটার চ্যানেলের অবশিষ্ট 10 মিটার প্যাচ কর্ডের জন্য বরাদ্দ করা হয়েছে। এই 90-মিটার সীমা নির্বিচারে নয়: এটি নিশ্চিত করার জন্য গণনা করা হয় যে চ্যানেল সন্নিবেশ ক্ষতির বাজেট (যার মধ্যে সংযোগকারীর ক্ষতি অন্তর্ভুক্ত) নির্দিষ্ট ট্রান্সমিশন অ্যাপ্লিকেশনের জন্য অতিক্রম করা হয় না যখন সবচেয়ে খারাপ-কেস কেবল এবং সংযোগকারী কর্মক্ষমতা পরামিতিগুলি একত্রিত হয়।
একটি সাধারণ ফিল্ড স্পেসিফিকেশন ত্রুটি হল 100-মিটার চ্যানেলের সীমাটিকে একটি তারের দৈর্ঘ্যের সীমা হিসাবে বিবেচনা করা এবং 100 মিটার অনুভূমিক তার চালানো, প্যাচ কর্ডের জন্য কোনও হেডরুম না রেখে। একটি দ্বিতীয় ঘন ঘন ত্রুটি হল তারের এবং সংযোগকারী বিভাগগুলিকে মিশ্রিত করা — Cat5e-রেটেড প্যাচ প্যানেল বা কীস্টোন জ্যাকগুলির সাথে Cat6 কেবল ব্যবহার করে৷ চ্যানেলের কর্মক্ষমতা পথের দুর্বলতম লিঙ্ক দ্বারা নির্ধারিত হয়; Cat5e-রেটেড সংযোগকারীর সাথে সমাপ্ত একটি Cat6 কেবল একটি Cat5e চ্যানেল তৈরি করে, কারণ সংযোগকারী নেক্সট এবং রিটার্ন লস কর্মক্ষমতা Cat6 থ্রেশহোল্ডের নীচে সামগ্রিক চ্যানেলের প্যারামিটারগুলিকে হ্রাস করে। পুরো চ্যানেল জুড়ে শ্রেণী-মিলিত উপাদানগুলি — কেবল, প্যাচ প্যানেল, কীস্টোন এবং প্যাচ কর্ড — একটি মৌলিক প্রয়োজন, সুপারিশ নয়।
বাণিজ্যিক বিল্ডিং স্ট্যান্ডার্ডের পরিবর্তে IEC 11801-3 (শিল্প চত্বর) দ্বারা নিয়ন্ত্রিত শিল্প যোগাযোগ ইনস্টলেশনের জন্য, অতিরিক্ত পরিবেশগত শ্রেণিবিন্যাস (EA, EB, EC, ED) যান্ত্রিক, জলবায়ু এবং ইলেক্ট্রোম্যাগনেটিক স্ট্রেসকে সংজ্ঞায়িত করে ক্যাবলিং সিস্টেমকে অবশ্যই প্রতিরোধ করতে হবে। ক্লাস ED, উদাহরণস্বরূপ, সরাসরি কবর দেওয়া এবং বহিরঙ্গন উন্মুক্ত স্থাপনাগুলিকে কভার করে এবং বেসলাইন বৈদ্যুতিক কর্মক্ষমতা প্যারামিটারের বাইরে অতিরিক্ত তারের নির্মাণ (ফ্লাডিং কম্পাউন্ড, ইউভি-স্ট্যাবিলাইজড জ্যাকেট, আর্মারিং) প্রয়োজন। পরিবেশগত শ্রেণীকে সম্বোধন না করে শুধুমাত্র তার বৈদ্যুতিক বিভাগের (Cat6, Cat6A) ভিত্তিতে একটি শিল্প ইনস্টলেশনের জন্য তার নির্দিষ্ট করা এমন একটি সিস্টেম তৈরি করবে যা প্রাথমিকভাবে ডেটা থ্রুপুট প্রয়োজনীয়তা পূরণ করে কিন্তু পরিবেশগত অবনতির কারণে অকালে ব্যর্থ হয়৷
