পেয়ার কাউন্ট এবং গেজ নির্বাচন: কেন এই ভুল পাওয়া ব্যয়বহুল
শহুরে যোগাযোগ তারের s প্রাথমিকভাবে দুটি পরামিতি দ্বারা নির্দিষ্ট করা হয়: পেঁচানো জোড়ার সংখ্যা এবং কন্ডাকটর গেজ (AWG বা mm²)। অনুশীলনে, নেটওয়ার্ক পরিকল্পনার সময় উভয়ই প্রায়শই কম-নির্দিষ্ট থাকে, যার ফলে ইনস্টলেশনের কয়েক বছরের মধ্যে ব্যয়বহুল রি-টান বা সমান্তরাল কেবল চলে। একটি আবাসিক ব্লকের জন্য 100-জোড়া তারের ইনস্টল করা কমিশনিংয়ের জন্য যথেষ্ট বলে মনে হতে পারে, কিন্তু ফাইবার-টু-দ্য-বিল্ডিং স্থাপনা VDSL2 এবং জি.দ্রুত এগ্রিগেশন সরঞ্জামকে শেষ ব্যবহারকারীদের কাছাকাছি ঠেলে, শেষ-মাইল তামা বিভাগে সক্রিয় জোড়ার চাহিদা অপ্রত্যাশিতভাবে বৃদ্ধি পেতে পারে কারণ জোড়া-সার্কিট বন্ধন এবং ব্যাকআপ যোগ করা হয়।
কন্ডাক্টর গেজ লুপ রেজিস্ট্যান্স এবং ক্রসস্ট্যাক আচরণ উভয়কেই প্রভাবিত করে। পাতলা কন্ডাক্টর (0.32 মিমি বা 26 AWG) তারের ওজন এবং নালীর স্থান কমায় কিন্তু DC লুপ প্রতিরোধ বাড়ায়, যা DSL প্রযুক্তির কার্যকর পরিসরকে সীমিত করে — বিশেষ করে এমন এলাকায় উল্লেখযোগ্য যেখানে ক্যাবিনেট থেকে প্রিমিসের দূরত্ব 300 মিটারের বেশি। মোটা কন্ডাক্টর (0.5 মিমি বা 0.6 মিমি) ব্যবহারযোগ্য লুপের দৈর্ঘ্য প্রসারিত করে এবং সন্নিবেশের ক্ষতি কমায়, যা তাদেরকে শহরতলির যোগাযোগ নেটওয়ার্কে দীর্ঘ সময়ের জন্য ভূগর্ভস্থ রানের জন্য পছন্দের পছন্দ করে তোলে। একাধিক ডিস্ট্রিবিউশন পয়েন্ট পরিবেশনকারী ব্যাকবোন ফিডার ক্যাবলের জন্য, আধুনিক ব্রডব্যান্ড প্রযুক্তির দ্বারা ব্যবহৃত সম্পূর্ণ ফ্রিকোয়েন্সি পরিসীমা জুড়ে পর্যাপ্ত ট্রান্সমিশন মার্জিন বজায় রাখার জন্য 0.5 মিমি কন্ডাকটর ব্যাস ব্যবহারিক ন্যূনতম।
Anhui Zhishang Cable প্রযুক্তি Co., Ltd. এই বোঝাপড়াটি জোড়ার সংখ্যার একটি কাঠামোগত পরিসরের প্রস্তাব দিয়ে প্রয়োগ করে — 5-জোড়া স্থানীয় বিতরণ তারগুলি থেকে 2,400-জোড়া ট্রাঙ্ক ক্যাবল পর্যন্ত — গেজ বিকল্পগুলির সাথে সাধারণ স্প্যান দূরত্ব এবং নগর ও উপশহরের নেটওয়ার্কে পাওয়া পরিষেবার ঘনত্বের সাথে মিলে যায়৷
কিভাবে অন্তরণ এবং শীথিং উপকরণ ভূগর্ভস্থ স্থায়িত্ব নির্ধারণ করে
ভূগর্ভস্থ পরিবেশ যোগাযোগ তারের উপর রাসায়নিক এবং যান্ত্রিক চাপ আরোপ করে যা ব্যর্থতার উদ্ভব হওয়া পর্যন্ত খুব কমই দেখা যায়। মাটির pH, ভূগর্ভস্থ পানির লবণাক্ততা, রাস্তার পানির স্রোত থেকে হাইড্রোকার্বনের উপস্থিতি এবং হিমায়িত-গলে যাওয়া চক্র সবই বাইরে থেকে তারের নির্মাণকে আক্রমণ করে। শহুরে যোগাযোগ তারের s, বাইরের আবরণ উপাদান হল প্রাথমিক বাধা, এবং PE (পলিথিন), PVC, এবং ডবল-জ্যাকেটযুক্ত PE/স্টিল টেপ নির্মাণের মধ্যে পছন্দের দীর্ঘমেয়াদী পরিণতি রয়েছে যা প্রাথমিক খরচের বাইরেও প্রসারিত।
উচ্চ-ঘনত্বের পলিথিন (HDPE) শীথগুলি আর্দ্রতা প্রবেশ, মাটির অ্যাসিড এবং মাইক্রোবায়াল অবক্ষয়ের জন্য উচ্চতর প্রতিরোধের প্রস্তাব দেয়। সময়ের সাথে সাথে HDPE প্লাস্টিকাইজ করে না যেভাবে PVC করে, যার মানে এটি দাফনের দশক ধরে তার আসল যান্ত্রিক বৈশিষ্ট্যগুলি বজায় রাখে — একটি অর্থবহ সুবিধা দেওয়া হয়েছে যে শহুরে যোগাযোগের তারগুলি খনন ছাড়াই 20 থেকে 40 বছর ধরে পরিষেবাতে থাকবে বলে আশা করা হচ্ছে। কম খরচে এবং সহজে সমাপ্তির কারণে অভ্যন্তরীণ বা আধা-সুরক্ষিত ইনস্টলেশনগুলিতে PVC সাধারণ থেকে যায়, কিন্তু উচ্চ আর্দ্রতা বা রাসায়নিক এক্সপোজার সহ পরিবেশে সরাসরি সমাধি বা ডাক্ট-রুটেড তারের জন্য এটি উপযুক্ত পছন্দ নয়।
উচ্চ ইঁদুরের কার্যকলাপ বা রাস্তা এবং রেলপথের নীচের রুটগুলির ক্ষেত্রে তারের জন্য যেখানে যান্ত্রিক ক্ষতির ঝুঁকি উচ্চতর হয়, একটি অতিরিক্ত আর্মারিং স্তর - সাধারণত ঢেউতোলা ইস্পাত টেপ বা ইস্পাত তার - বাইরের জ্যাকেটের নীচে যোগ করা হয়। এই নির্মাণ তারের তারের জলরোধী না; জোড়ের মধ্যে অন্তর্বর্তী স্থানগুলি পূরণ করে বন্যার যৌগটির গুণমান এবং ধারাবাহিকতা সমানভাবে গুরুত্বপূর্ণ। একটি খারাপভাবে প্রয়োগ করা বন্যা যৌগ বাতাসের পকেট ছেড়ে দেয় যা আর্দ্রতা আটকে দেয়, যা তারের বরাবর অনুদৈর্ঘ্যভাবে স্থানান্তরিত হয় এবং জ্যাকেটের ক্ষতির একক বিন্দু থেকে দীর্ঘ তারের অংশ জুড়ে নিরোধক প্রতিরোধের অবনতি ঘটায়।
সাধারণ ভূগর্ভস্থ sheathing নির্মাণ তুলনা
- PE একক খাপ: নালী ইনস্টলেশনের জন্য স্ট্যান্ডার্ড; ভাল আর্দ্রতা প্রতিরোধের; অতিরিক্ত সুরক্ষা ছাড়া আক্রমনাত্মক মাটিতে সরাসরি কবর দেওয়ার জন্য উপযুক্ত নয়।

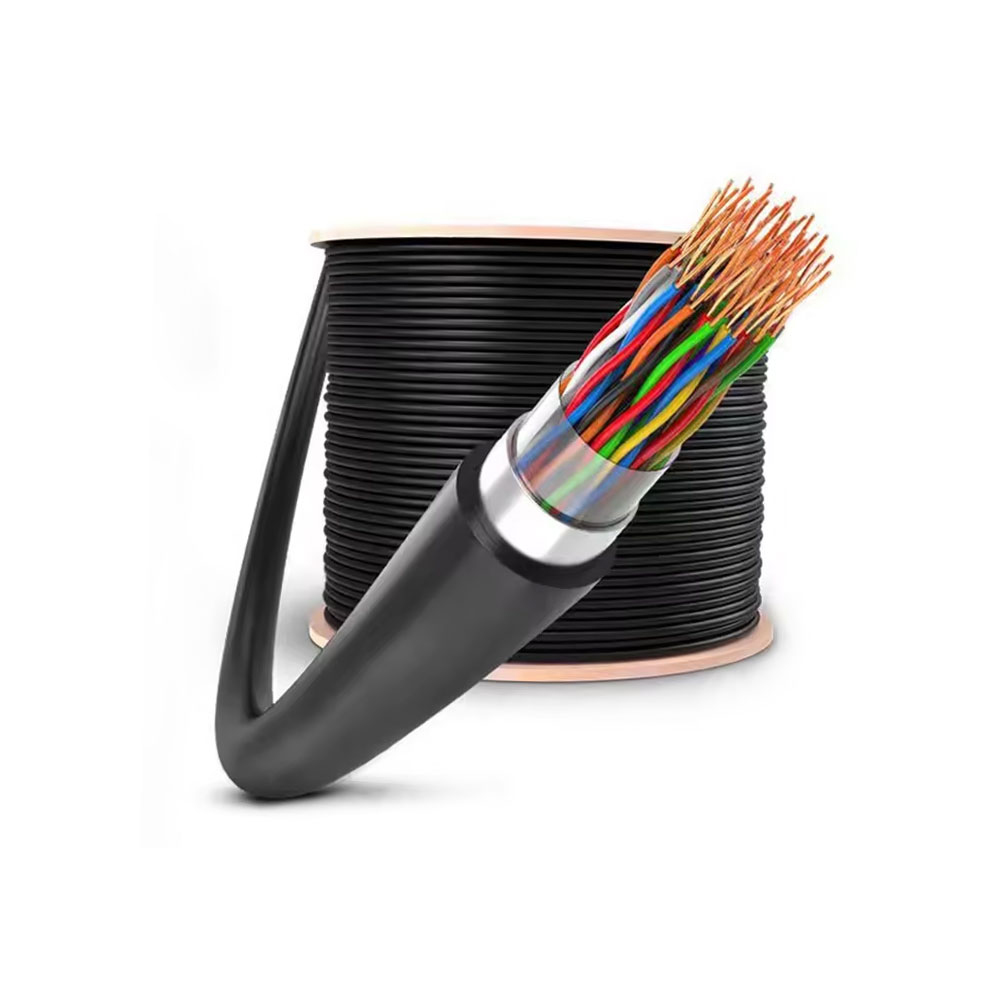

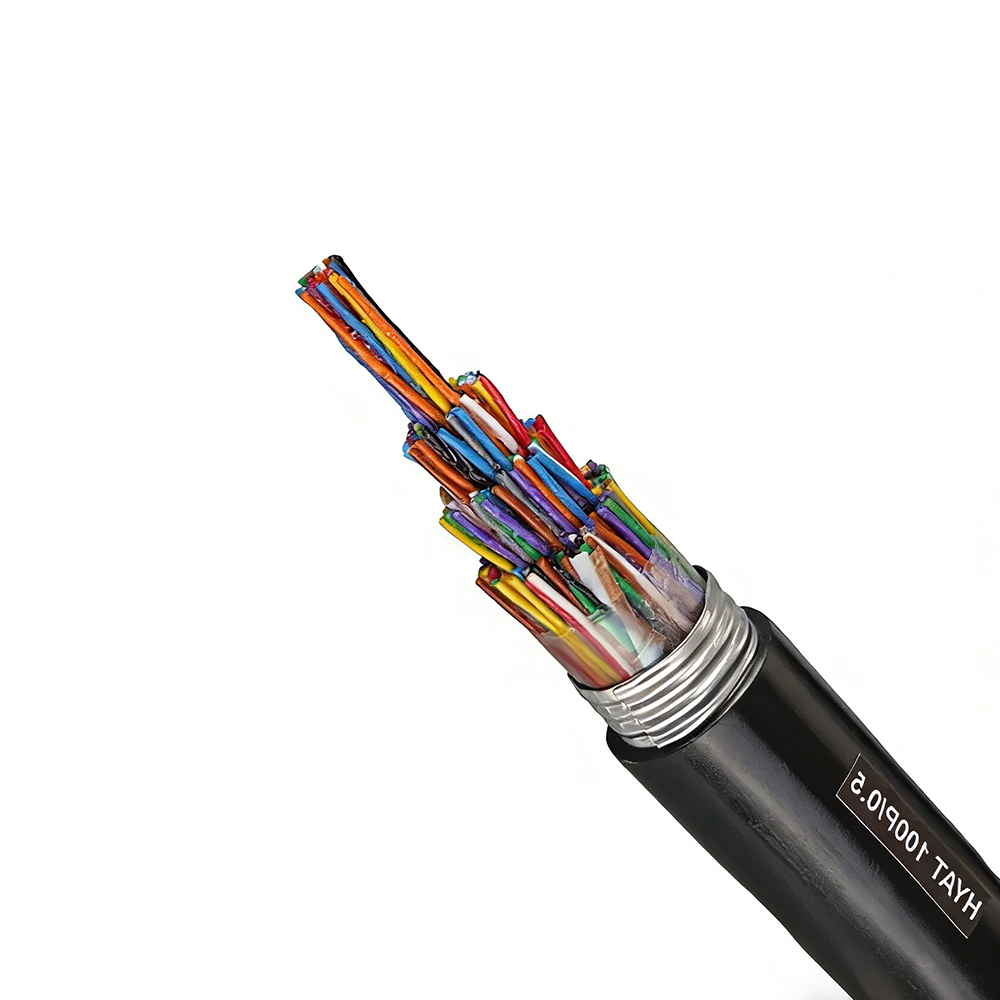

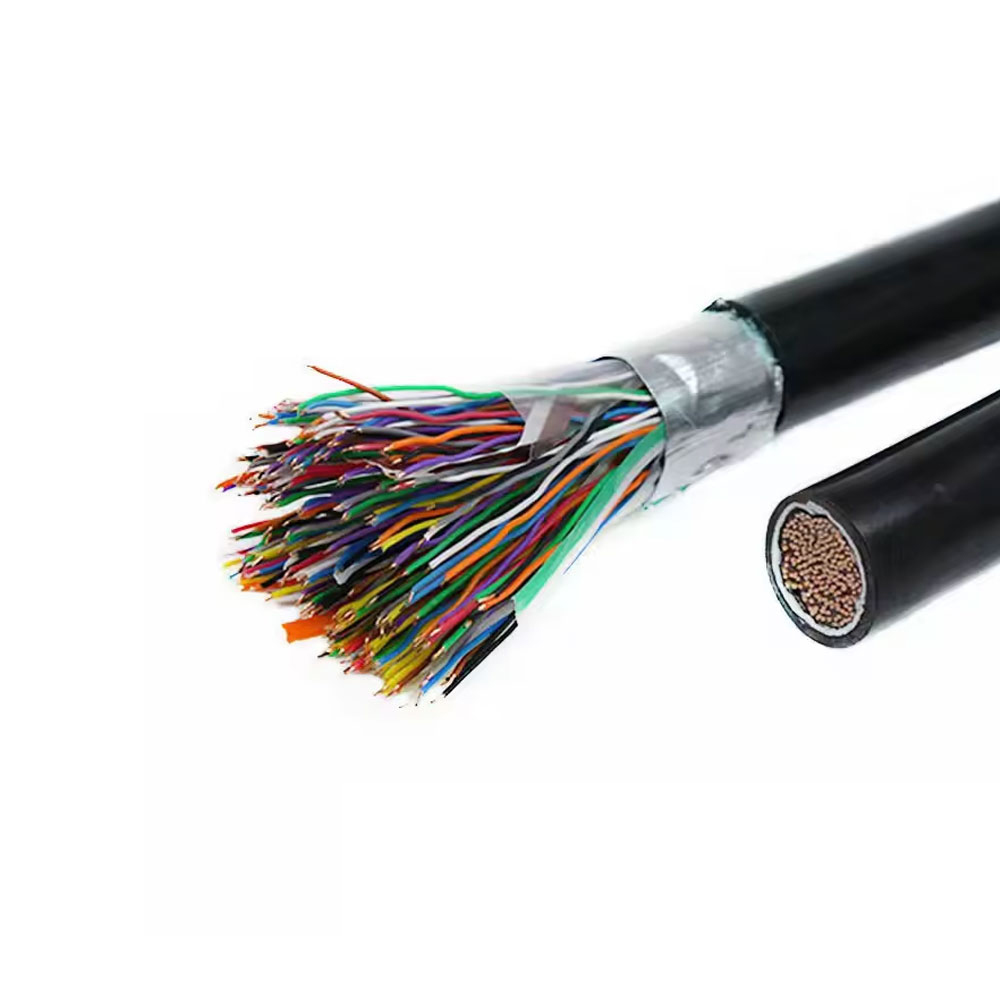

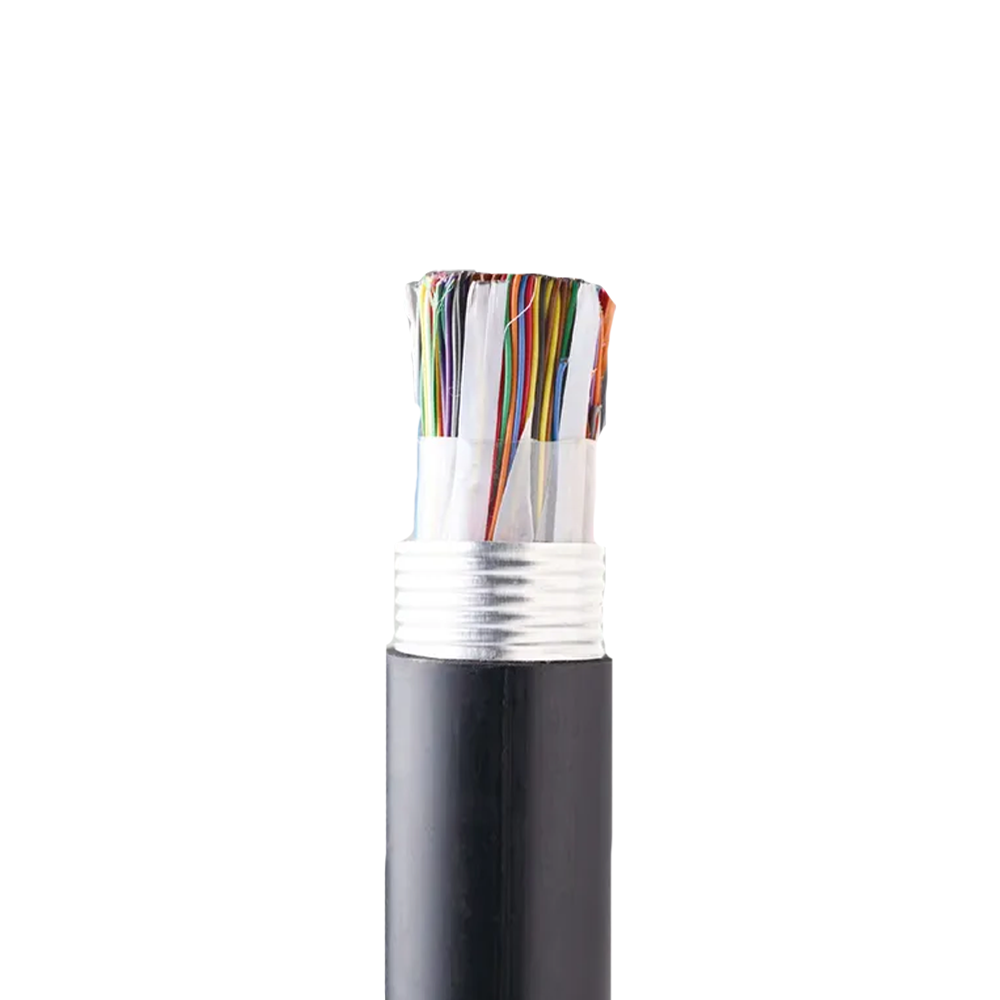

- PE ঢেউতোলা ইস্পাত টেপ PE: সরাসরি দাফনের জন্য পছন্দ; আর্দ্রতা বাধার সাথে যান্ত্রিক সুরক্ষা একত্রিত করে; ওজন যোগ করে এবং নমনীয়তা হ্রাস করে।

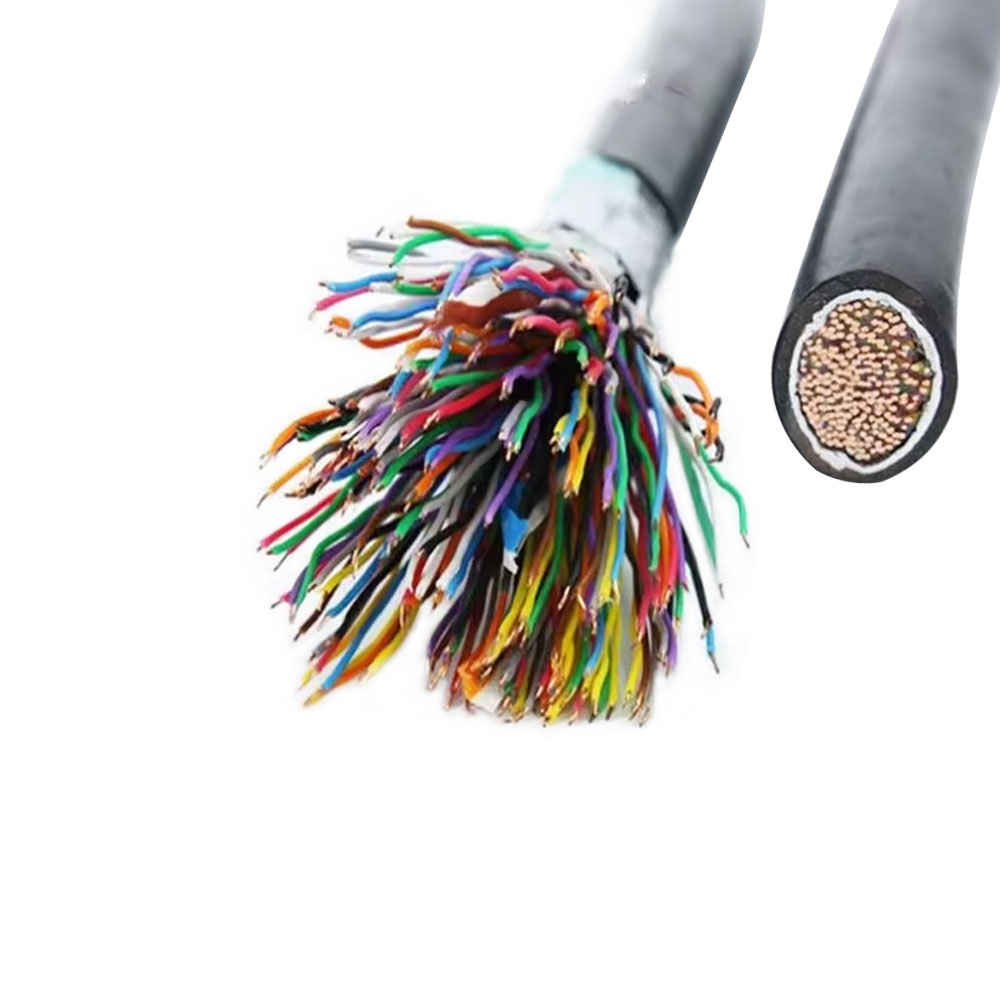

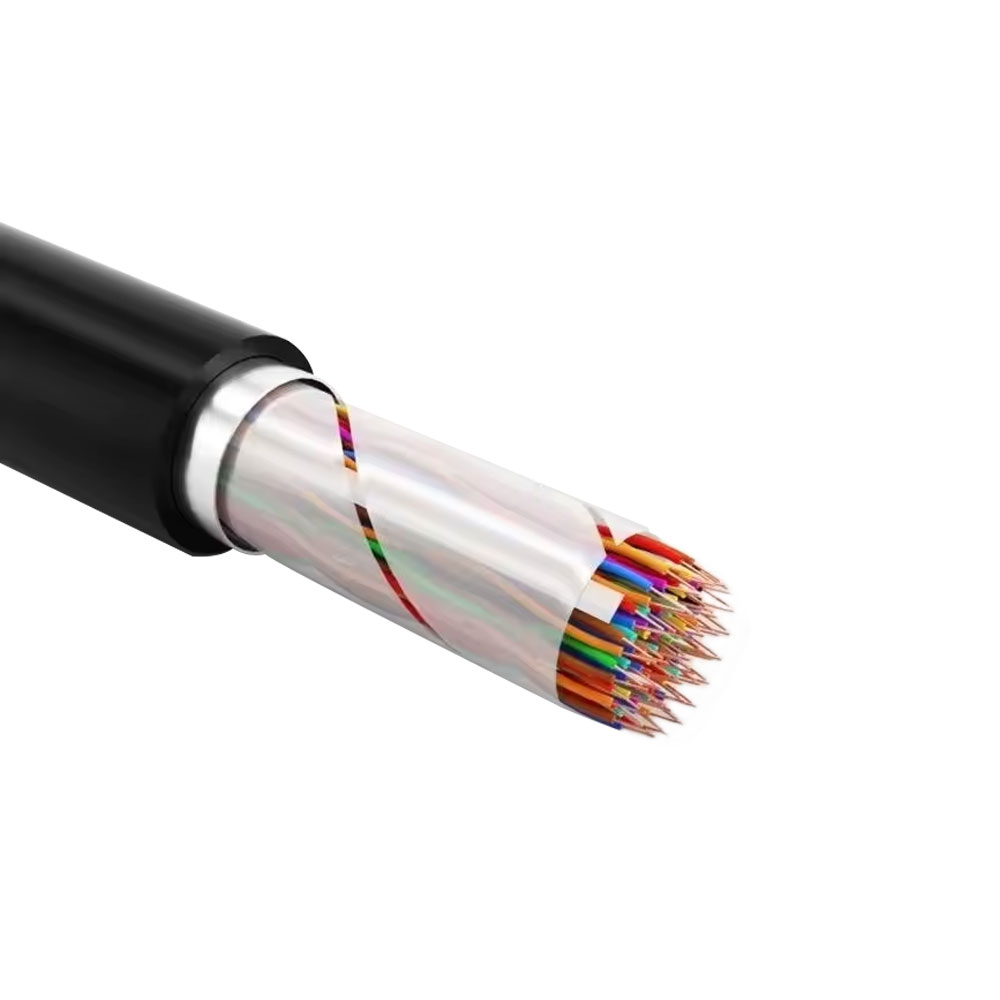

- পিই ইস্পাত তারের আর্মারিং: যেখানে টেনসিল লোড প্রত্যাশিত (খাড়া ভূখণ্ড, সেতু সংযুক্তি, বা উল্লম্ব রাইজার) ব্যবহার করা হয়; পৃথক তারগুলি সুরক্ষা এবং টানা শক্তি উভয়ই সরবরাহ করে।
- জেল-ভরা (বন্যা) কোর: বন্যা যৌগ জোড়ার মধ্যে সমস্ত বায়ু স্থান পূরণ করে; স্প্লাইস-পয়েন্ট আর্দ্রতা প্রতিরোধের জন্য অপরিহার্য এবং অনুদৈর্ঘ্য জল ব্লকিং.
উচ্চ-ঘনত্বের শহুরে তারের বান্ডেলগুলিতে ক্রসস্টালক ব্যবস্থাপনা
যেহেতু আরও বেশি ব্রডব্যান্ড ট্র্যাফিক ভেক্টরিং এবং G.fast প্রযুক্তি ব্যবহার করে তামার জোড়ার উপর ঠেলে দেওয়া হয়, ক্রসস্ট্যাক — উভয়ের কাছাকাছি (NEXT) এবং far-end (FEXT) — জোড়া প্রতি অর্জনযোগ্য থ্রুপুটের উপর একটি বাধ্যতামূলক বাধা হয়ে দাঁড়ায়। ভয়েস-গ্রেড POTS পরিষেবার জন্য ডিজাইন এবং ইনস্টল করা শহুরে যোগাযোগের তারগুলি প্রায়শই ক্রসস্ট্যাক স্তরগুলি প্রদর্শন করে যা অডিও ফ্রিকোয়েন্সিতে গ্রহণযোগ্য তবে 10 MHz এর উপরে কার্যকারিতা মারাত্মকভাবে সীমিত করে। ক্রসস্টালকের পিছনের শারীরিক প্রক্রিয়াগুলি বোঝা একটি বিদ্যমান কেবল প্ল্যান্ট ব্রডব্যান্ড আপগ্রেডকে সমর্থন করতে পারে বা প্রতিস্থাপন করতে হবে কিনা তা মূল্যায়ন করতে সহায়তা করে।
একটি মাল্টি-পেয়ার তারের মধ্যে জোড়ার মধ্যে ক্রসস্টাল প্রাথমিকভাবে প্রতিটি জোড়ার জন্য টুইস্ট পিচের (প্রতি একক দৈর্ঘ্যে মোচড়ের সংখ্যা) সূক্ষ্মতা এবং ধারাবাহিকতা দ্বারা নির্ধারিত হয়। একটি সু-নির্মিত শহুরে যোগাযোগ তারের প্রতিটি জোড়ার একটি অনন্য, সাবধানে নিয়ন্ত্রিত টুইস্ট পিচ রয়েছে যাতে সংলগ্ন জোড়ার সাথে সংযোগ কমানো যায়। যখন টুইস্ট পিচগুলি অসামঞ্জস্যপূর্ণ হয় — হয় উত্পাদনের বৈচিত্র্য বা ইনস্টলেশনের সময় শারীরিক ক্ষতি থেকে — জোড়ার মধ্যে ক্যাপাসিটিভ এবং প্রবর্তক ভারসাম্যহীনতা বৃদ্ধি পায়, সমগ্র তারের বান্ডেল জুড়ে শব্দের ফ্লোর বাড়ায়। এই কারণেই মোচড়ের সময় তারের প্রস্তুতকারকের প্রক্রিয়া নিয়ন্ত্রণ নিছক একটি গুণমানের চেকবক্স নয় বরং এটি স্থাপন করা নেটওয়ার্কের ব্রডব্যান্ড ক্ষমতার উপর সরাসরি প্রভাব ফেলে।
ভেক্টরযুক্ত VDSL2 এবং G.fast স্থাপনায়, DSLAM বা DPU (ডিস্ট্রিবিউশন পয়েন্ট ইউনিট) একই বাইন্ডার গ্রুপের জোড়ার মধ্যে ক্রসস্ট্যাক বাতিল করতে সক্রিয় ডিজিটাল সিগন্যাল প্রক্রিয়াকরণ প্রয়োগ করে। এই ভেক্টরিং শুধুমাত্র তখনই কার্যকরভাবে কাজ করে যখন তারের ক্রসস্ট্যাক কাপলিং বৈশিষ্ট্যগুলি স্থিতিশীল এবং অনুমানযোগ্য হয় — যার জন্য তারের দৈর্ঘ্য জুড়ে সামঞ্জস্যপূর্ণ শারীরিক নির্মাণ প্রয়োজন। স্প্লাইস পয়েন্ট সহ তারগুলি যা মূল জোড়ার জ্যামিতিকে বিরক্ত করে, অথবা যে বিভাগগুলি মেরামতের পরে জোড়াগুলিকে ভুলভাবে পুনরায় বান্ডিল করা হয়েছে, ক্রসস্টালক অসঙ্গতি তৈরি করে যা ভেক্টরিং লাভকে হ্রাস করে এবং সমগ্র গোষ্ঠী জুড়ে প্রতি-জোড়া থ্রুপুট হ্রাস করে। Zhishang ক্যাবল কঠোর টুইস্ট-পিচ সহনশীলতা বজায় রাখে এবং এই চাহিদাপূর্ণ স্থাপনার পরিস্থিতি সমর্থন করার জন্য উত্পাদন ব্যাচে বৈদ্যুতিক ভারসাম্য পরীক্ষা করে।
| Technology | ফ্রিকোয়েন্সি রেঞ্জ | Crosstalk সংবেদনশীলতা | তারের প্রয়োজনীয়তা |
|---|---|---|---|
| POTS/ISDN | 4 kHz পর্যন্ত | কম | স্ট্যান্ডার্ড টুইস্ট পিচ |
| ADSL2 | 2.2 মেগাহার্টজ পর্যন্ত | পরিমিত | জোড়া প্রতি নিয়ন্ত্রিত টুইস্ট পিচ |
| VDSL2 (ভেক্টরযুক্ত) | 17/35 MHz পর্যন্ত | উচ্চ | টাইট পিচ সহনশীলতা ভারসাম্য পরীক্ষা |
| G.fast | 106 / 212 MHz পর্যন্ত | খুব উচ্চ | প্রিমিয়াম নির্মাণ, স্থিতিশীল বাইন্ডার গ্রুপিং |
ডাক্ট স্পেস পরিকল্পনা এবং তারের ব্যাস: একটি সীমাবদ্ধতা প্রায়শই উপেক্ষা করা হয় যতক্ষণ না এটি একটি সমস্যা হয়ে ওঠে
শহুরে যোগাযোগের অবকাঠামো গত কয়েক দশক ধরে তৈরি করা হয়েছে, কিন্তু নালী নেটওয়ার্কগুলি - যেগুলির মাধ্যমে তারগুলি টানা হয় - নির্মাণের সময় করা অনুমানের উপর ভিত্তি করে আকার দেওয়া হয়৷ যখন এই নালীগুলি ভরাট হয়ে যায়, তখন ক্ষমতা যোগ করার জন্য হয় মাইক্রো-ট্রেঞ্চিংয়ের প্রয়োজন হয় নতুন নালী (পাকা শহুরে পরিবেশে বিঘ্নকারী এবং ব্যয়বহুল) ইনস্টল করার জন্য বা উচ্চ-ঘনত্বের বিকল্পগুলির সাথে বড়-ব্যাসের তারগুলি প্রতিস্থাপন করা। নেটওয়ার্ক অপারেটর এবং অবকাঠামো পরিকল্পনাকারীদের জন্য, তারের বাইরের ব্যাস ডাক্ট ফিল অনুপাতের সাথে কীভাবে সম্পর্কিত তা বোঝা প্রাথমিক ইনস্টলেশনের অতিরিক্ত-ইঞ্জিনিয়ারিং ছাড়াই ভবিষ্যতের ক্ষমতা সর্বাধিক করার জন্য একটি ব্যবহারিক হাতিয়ার।
স্ট্যান্ডার্ড ডাক্ট ফিল অনুশীলন একটি একক তারের জন্য অভ্যন্তরীণ নালী এলাকার 40-50% দখলকৃত ক্রস-বিভাগীয় এলাকা সীমাবদ্ধ করে এবং একাধিক তারের একটি নালী ভাগ করলে আনুপাতিকভাবে কম। এই মার্জিনটি অপচয় নয় — এটি টানার সময় প্রয়োজনীয় বাঁকানো শক্তি, তার সার্ভিস লাইফের উপর তারের তাপীয় প্রসারণ এবং সম্পূর্ণ রুট খনন না করেই যদি কেবলটি প্রতিস্থাপন করতে হয় তবে প্রয়োজনীয় ক্লিয়ারেন্সের জন্য দায়ী। পরিকল্পিত থেকে মাত্র 10% বড় একটি বাইরের ব্যাস সহ একটি কেবল একটি নালীটির তাত্ত্বিক অবশিষ্ট ক্ষমতা উল্লেখযোগ্যভাবে 10% কমিয়ে দিতে পারে, কারণ সীমাবদ্ধতা হল ক্ষেত্রফল (ব্যাস বর্গক্ষেত্রের সমানুপাতিক), রৈখিক মাত্রা নয়।
প্রথাগত পেপার-ইনসুলেটেড লিড-শেথড (PILS) তারগুলি থেকে ভরা কোর সহ আধুনিক PE-ইনসুলেটেড কেবলগুলিতে স্থানান্তর ইতিমধ্যেই সমতুল্য জোড়া গণনার জন্য তারের ব্যাসকে উল্লেখযোগ্যভাবে হ্রাস করেছে। আরও ব্যাস হ্রাস টাইট কোর জ্যামিতি, বর্তমান মানগুলির সাথে সঙ্গতিপূর্ণ পাতলা নিরোধক প্রাচীরের বেধ এবং অপ্টিমাইজ করা বাইন্ডার টেপ বা স্ক্রিন নির্মাণ ব্যবহার করে অর্জন করা যায়। সীমাবদ্ধ নালী পরিকাঠামো নিয়ে কাজ করা নেটওয়ার্ক পরিকল্পনাকারীদের জন্য, Anhui Zhishang Cable Technology Co., Ltd. এর মতো নির্মাতাদের থেকে তারগুলি নির্দিষ্ট করে যেগুলি বিস্তারিত মাত্রিক ডেটা প্রকাশ করে এবং কমপ্যাক্ট-নির্মাণ ভেরিয়েন্টগুলি অফার করে তারের সংগ্রহের আগে সঠিক ডাক্ট ফিল ক্যালকুলেশনের অনুমতি দেয় — ইনস্টলেশনের সময় মিল খুঁজে পাওয়ার পরিবর্তে।
