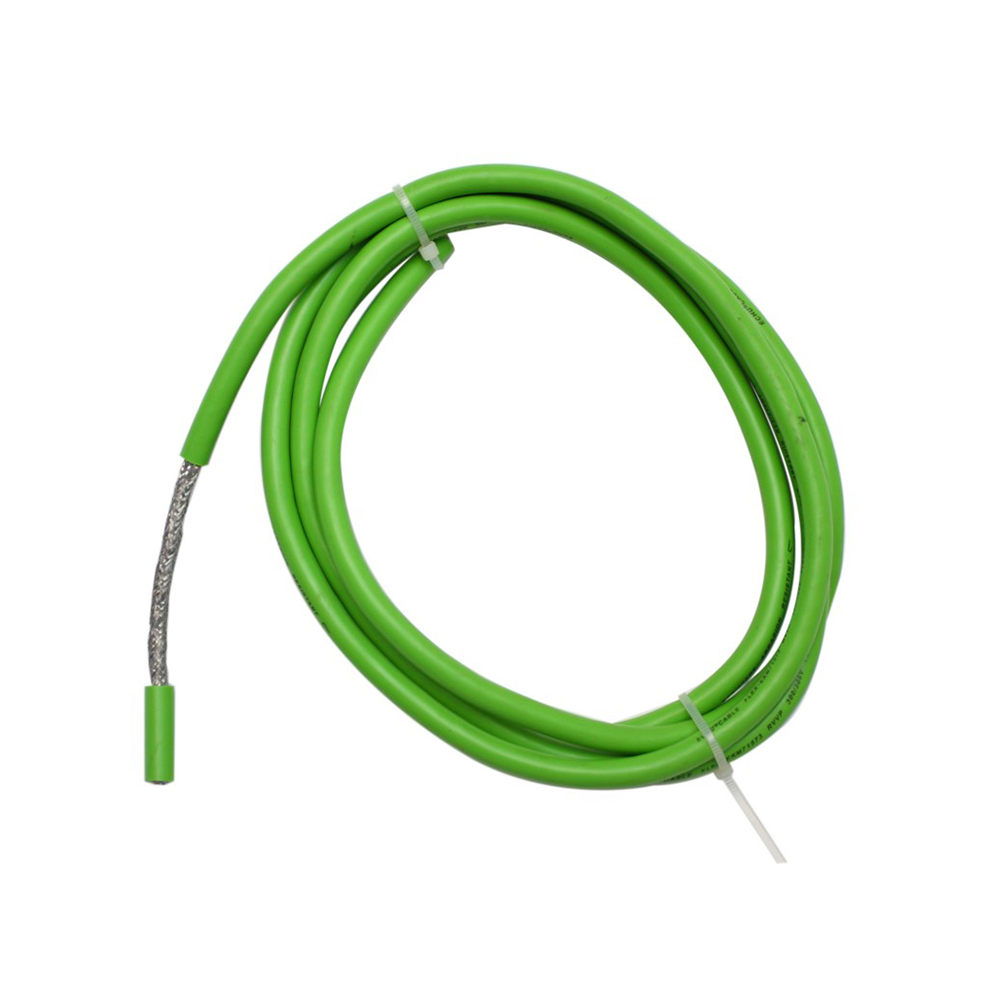

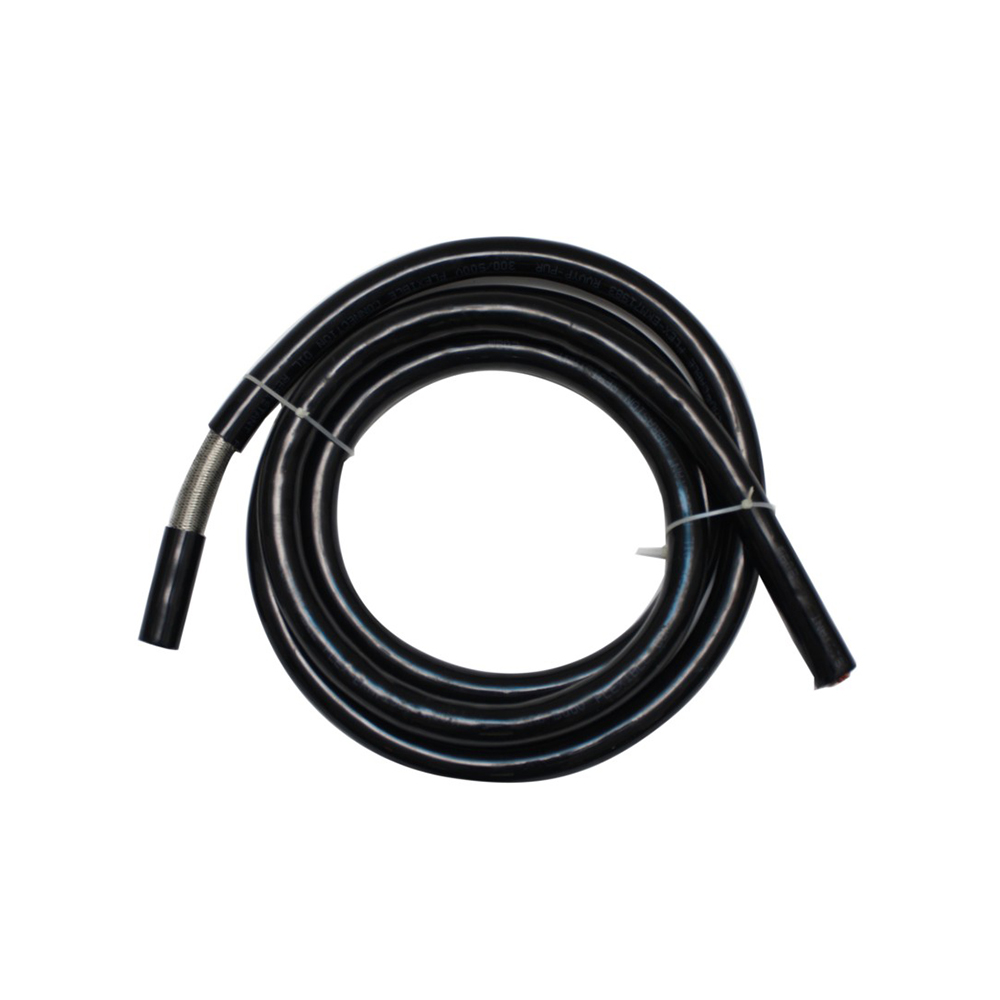

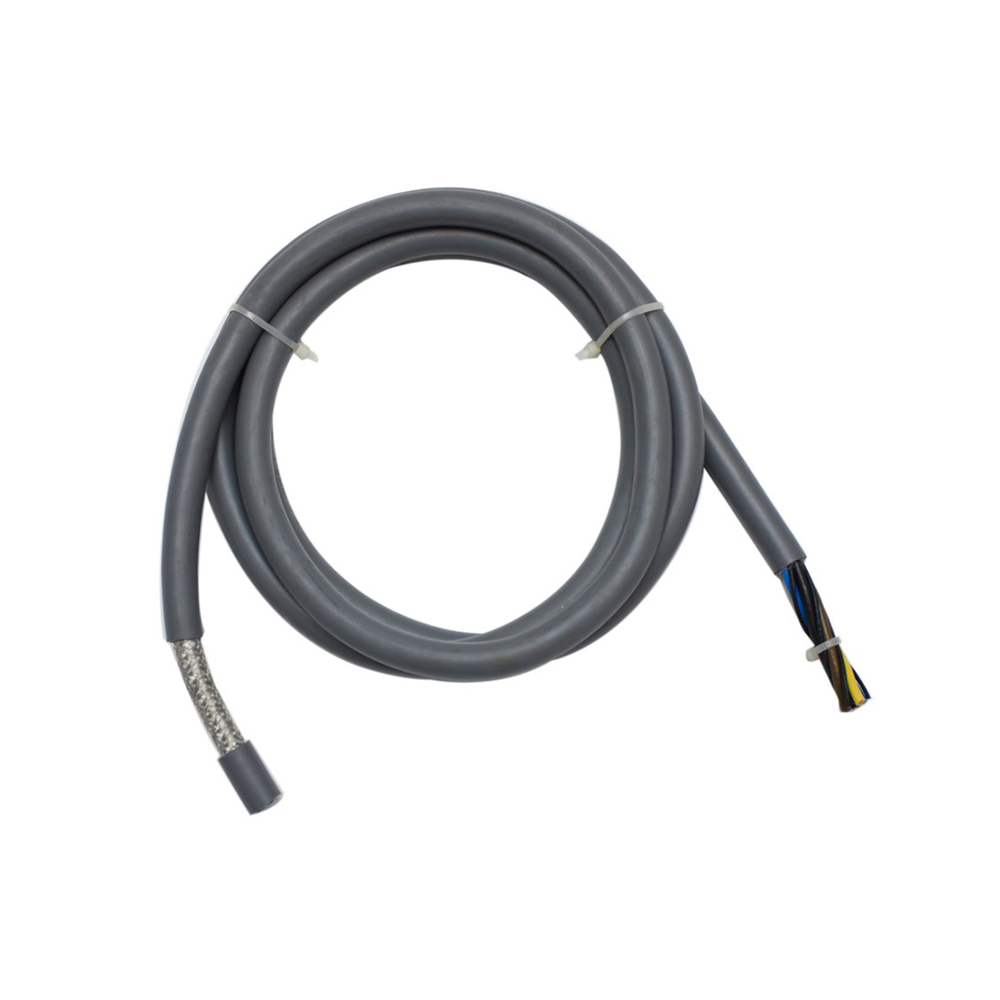

হাই-স্পিড কম্পিউটার ক্যাবলে কিভাবে সিগন্যাল ইন্টিগ্রিটি কমে যায় এবং কোন কনস্ট্রাকশন প্যারামিটার এটি নিয়ন্ত্রণ করে
উচ্চ কর্মক্ষমতা মধ্যে কম্পিউটার তারের মাল্টি-গিগাবিট ডেটা হারে অপারেটিং, সিগন্যাল অখণ্ডতা একটি একক পরিমাপযোগ্য সম্পত্তি নয় তবে চারটি পরস্পর নির্ভরশীল অবনতি প্রক্রিয়ার সামগ্রিক ফলাফল — অ্যাটেন্যুয়েশন, প্রতিফলন, ক্রসস্টালক এবং মোড রূপান্তর — যার প্রত্যেকটি উত্পাদন পর্যায়ে নির্দিষ্ট নির্মাণ পরামিতি দ্বারা নিয়ন্ত্রিত হয়। প্রতিটি মেকানিজম কীভাবে উদ্ভূত হয় তা বোঝার মাধ্যমে প্রকৌশলীদের সনাক্ত করা যায় যে কোন তারের নির্মাণ বৈশিষ্ট্যগুলি একটি নির্দিষ্ট ডেটা হারের জন্য সত্যিকার অর্থে গুরুত্বপূর্ণ এবং কোনটি লক্ষ্য ফ্রিকোয়েন্সিতে কার্যকরী তাত্পর্য ছাড়াই বিপণনের পার্থক্য।
তারের সন্নিবেশ ক্ষতির স্পেসিফিকেশন দ্বারা বর্ণিত কন্ডাকটরগুলিতে ত্বকের প্রভাব এবং অন্তরণে অস্তরক ক্ষতির কারণে কম্পাঙ্কের সাথে অ্যাটেন্যুয়েশন বৃদ্ধি পায়। 10 Gbps এ (NRZ সিগন্যালিংয়ের জন্য প্রায় 5 GHz Nyquist ফ্রিকোয়েন্সি), একটি 1-মিটার তারের উপর সন্নিবেশের ক্ষতি ডাইলেক্ট্রিক ক্ষতির দ্বারা প্রভাবিত হয় যদি ফোমযুক্ত পলিথিন নিরোধক ব্যবহার না করা হয় — কঠিন PE-এর ক্ষতির স্পর্শক প্রায় 0.0002, যেখানে PVC-এর ক্ষতি 5002 গুণ বেশি। 25 জিবিপিএস বা তার বেশি গতিতে কাজ করার উদ্দেশ্যে তারের জন্য, ইনসুলেশন ডাইইলেক্ট্রিকের ফোমিং শতাংশ একটি গুরুত্বপূর্ণ উত্পাদন পরামিতি হয়ে ওঠে: ফোম শূন্য ভগ্নাংশে প্রতিটি 10% বৃদ্ধি কার্যকর অস্তরক ধ্রুবককে আনুমানিক 0.08 কমিয়ে দেয় এবং ক্ষতির স্পর্শককে আনুপাতিকভাবে কমিয়ে দেয়, অর্থযোগ্যভাবে দৈর্ঘ্যে ডেটা প্রসারিত করে।
প্রতিফলন প্রতিবন্ধকতা বিচ্ছিন্নতায় উদ্ভূত হয় — তারের বরাবর যে কোনো বিন্দু যেখানে বৈশিষ্ট্যগত প্রতিবন্ধকতা তার নামমাত্র মূল্য থেকে বিচ্যুত হয়। প্রতিবন্ধকতার তারতম্যের প্রাথমিক উত্পাদন উত্স হল নিরোধক বিকেন্দ্রতা: যদি নিরোধক প্রাচীর অন্যটির চেয়ে পরিবাহীর একপাশে মোটা হয়, তবে পরিবাহী জোড়াটি তার মোচড়ের মধ্য দিয়ে ঘোরার সাথে সাথে স্থানীয় বৈশিষ্ট্যগত প্রতিবন্ধকতা পরিবর্তিত হয়। এটি টুইস্ট লেয়ার ফ্রিকোয়েন্সিতে পর্যায়ক্রমিক প্রতিবন্ধকতার তারতম্য তৈরি করে, যা স্তরের দৈর্ঘ্যের হারমোনিক্সের সাথে সম্পর্কিত নির্দিষ্ট ফ্রিকোয়েন্সিতে কাঠামোগত রিটার্ন ক্ষতির শিখর তৈরি করে। 15 মিমি টুইস্ট লেইং দৈর্ঘ্যের একটি তারটি প্রায় 10 GHz-এ একটি স্ট্রাকচারাল রিটার্ন লস রেজোন্যান্স তৈরি করে — সরাসরি 10GBase-T এবং PCIe Gen 4 অ্যাপ্লিকেশনের অপারেটিং ব্যান্ডে। নির্ভুল ডাই ডিজাইনের মাধ্যমে এবং এক্সট্রুশন প্রক্রিয়ায় গলিত চাপ স্থিরকরণের মাধ্যমে নামমাত্র প্রাচীরের বেধের ±5% এর নিচে নিরোধক বিকেন্দ্রিকতা নিয়ন্ত্রণ করা হল কাঠামোগত রিটার্ন লসের বিরুদ্ধে উত্পাদন পাল্টা ব্যবস্থা।
ইউএসবি কেবল জেনারেশন এবং প্রকৌশল পরিবর্তনগুলি কর্মক্ষমতার প্রতিটি ধাপে প্রয়োজনীয়
প্রতিটি ইউএসবি প্রজন্মের জন্য তারের নির্মাণে মৌলিক পরিবর্তনের প্রয়োজন আছে - একই ডিজাইনে শুধু কঠোর সহনশীলতা নয়। ইউএসবি 2.0 থেকে USB4 পর্যন্ত অগ্রগতি ডেটা হারে 1,000-গুণ বৃদ্ধির প্রতিনিধিত্ব করে (480 Mbps থেকে 40 জিবিপিএস), এবং এই পরিসরের প্রতিটি প্রান্তে প্রয়োজনীয় তারের নির্মাণগুলি কন্ডাক্টর উপাদানের বাইরে প্রায় কোনও ডিজাইনের বৈশিষ্ট্যগুলি ভাগ করে না।
| স্ট্যান্ডার্ড | সর্বোচ্চ ডেটা রেট | সর্বোচ্চ তারের দৈর্ঘ্য | কী নির্মাণের প্রয়োজনীয়তা |
| USB 2.0 | 480 Mbps | 5 মি (প্যাসিভ) | একক ডিফারেনশিয়াল জোড়া, ফয়েল ঢাল; 90 Ω ± 15% প্রতিবন্ধকতা |
| USB 3.2 Gen 1 | 5 Gbps | 3 মি (প্যাসিভ) | সুপারস্পিড জোড়া যোগ করা হয়েছে; পৃথক জোড়া ফয়েল ঢাল; 90 Ω ± 7% |
| USB 3.2 Gen 2×2 | 20 জিবিপিএস | 1 মি (প্যাসিভ) | দুটি TX/RX সুপারস্পিড জোড়া; টাইট প্রতিবন্ধকতা এবং তির্যক নিয়ন্ত্রণ; foamed PE নিরোধক প্রয়োজন |
| USB4 Gen 2×2 | 20 জিবিপিএস | 0.8 মি (প্যাসিভ) | থান্ডারবোল্ট 3 সামঞ্জস্যপূর্ণ; সক্রিয় সমতা চিপ সংযোগকারী এম্বেড করা হতে পারে; এস/এফটিপি নির্মাণ |
| USB4 Gen 3×2 | 40 Gbps | 0.8 মি প্যাসিভ; সক্রিয় প্রয়োজন >0.8 মি | সম্পূর্ণ S/FTP; সক্রিয় রিটাইমার আইসি; ইন্ট্রা-পেয়ার তির্যক <3 ps/m; ফোমযুক্ত PTFE বা PE নিরোধক |
USB4 Gen 3×2 কেবলের (40 Gbps) প্যাসিভ দৈর্ঘ্যের সীমা বিশেষ মনোযোগের দাবি রাখে। 0.8-মিটার প্যাসিভ সীমা একটি নিরাপত্তা স্পেসিফিকেশন নয় কিন্তু একটি সংকেত অখণ্ডতার সীমা: এই দৈর্ঘ্যের বাইরে, সন্নিবেশ ক্ষয় এবং আন্তঃ-জোড়া তির্যক এমন একটি স্তরে জমা হয় যা রিসিভারের সমানীকরণ ক্ষমতাকে ছাড়িয়ে যায়। 40 Gbps এ 0.8 মিটারের বাইরে প্যাসিভ রিচ প্রসারিত কেবল নির্মাতাদের অবশ্যই তারের সমাবেশের মধ্যে সক্রিয় রি-টাইমার বা লিনিয়ার ইকুয়ালাইজার আইসিগুলিকে এম্বেড করতে হবে - সাধারণত এক বা উভয় সংযোগকারী হাউজিং-এ - যা তারের ফ্রিকোয়েন্সি-নির্ভর ক্ষরণের জন্য ক্ষতিপূরণ দেয়। এই সক্রিয় উপাদানগুলি খরচ যোগ করে, শক্তির প্রয়োজন হয় (USB পাওয়ার ডেলিভারি বাস থেকে টানা হয়), তাপ উৎপন্ন করে যা সংযোগকারী আবাসনের মধ্যে ছড়িয়ে দিতে হবে এবং লেটেন্সি প্রবর্তন করে। "USB4 40 Gbps 2-মিটার" লেবেলযুক্ত একটি কেবল যা এর সক্রিয় উপাদানগুলি প্রকাশ করে না বা সংযুক্ত করার সময় VBUS থেকে শক্তি টেনে না নিয়ে সন্দেহের সাথে দেখা উচিত, কারণ 2 মিটারে প্যাসিভ 40 Gbps কর্মক্ষমতা বর্তমানে উপলব্ধ কোনো কন্ডাক্টর এবং নিরোধক উপাদানের সংমিশ্রণে অর্জনযোগ্য নয়।
ইন্ট্রা-পেয়ার এবং ইন্টার-পেয়ার স্ক্যু: কেন ডিফারেন্সিয়াল পেয়ারে টাইমিং ত্রুটি সর্বাধিক ডেটা রেট সীমাবদ্ধ করে
Skew হল সিগন্যালের মধ্যে সময়ের পার্থক্য যা একই সাথে আসা উচিত এবং উচ্চ-কর্মক্ষমতা কম্পিউটার তারের এটি দুটি স্তরে প্রকাশ পায় — একটি ডিফারেনশিয়াল পেয়ারের মধ্যে (ইন্ট্রা-পেয়ার স্ক্যু) এবং বিভিন্ন জোড়ার মধ্যে (আন্তঃ-জোড়া তির্যক)। উভয় প্রকারই সিগন্যালের অখণ্ডতা হ্রাস করে, তবে বিভিন্ন প্রক্রিয়ার মাধ্যমে এবং প্রতিটি বিভিন্ন উত্পাদন পরামিতি দ্বারা নিয়ন্ত্রিত হয়।
ইন্ট্রা-পেয়ার স্কু - একটি একক ডিফারেনশিয়াল পেয়ারের " " এবং "–" কন্ডাক্টরের মধ্যে প্রচার বিলম্বের পার্থক্য - মূলত দুটি কন্ডাক্টরের মধ্যে জ্যামিতিক অসমতা থেকে উদ্ভূত হয়। যদি একটি জোড়ার মধ্যে একটি কন্ডাক্টরের একটি ভগ্নাংশভাবে বড় ব্যাস থাকে, একটি সামান্য পুরু নিরোধক প্রাচীর থাকে, বা তার অংশীদারের তুলনায় তারের কেন্দ্রের কাছাকাছি পদ্ধতিগতভাবে অবস্থান করে, তবে এটি তার অংশীদারের তুলনায় কিছুটা ভিন্ন প্রচারের বেগ অনুভব করে। একটি তারের মধ্যে প্রচারের বেগ হল v = c/√(εeff), যেখানে εeff হল পরিবাহীর চারপাশে অবস্থিত নিরোধকের কার্যকর অস্তরক ধ্রুবক — একটি জোড়ার দুটি পরিবাহীর মধ্যে অস্তরক পরিবেশে যেকোন অসমতা একটি বংশবিস্তার বেগের পার্থক্য তৈরি করে এবং তাই অন্তঃযুগল তির্যক। 40 Gbps (NRZ সিগন্যালিংয়ের জন্য 25 ps UI), এমনকি 1-মিটার তারের উপর জমা হওয়া ইন্ট্রা-পেয়ার স্কুয়ের 1 ps/m ইউনিট ব্যবধানের 4% দখল করে, সঠিকভাবে ইনকামিং ডেটা চোখের নমুনা করতে রিসিভারের ঘড়ি এবং ডেটা পুনরুদ্ধার সার্কিটের জন্য খুব কম মার্জিন রেখে যায়। USB4 Gen 3×2 স্পেসিফিকেশন ইন্ট্রা-পেয়ার স্কুকে 3 ps/m-এ সীমাবদ্ধ করে, যার জন্য কন্ডাক্টরের ব্যাস ±0.5% এবং সম্পূর্ণ তারের দৈর্ঘ্য জুড়ে ±3% এর নিচে ইনসুলেশন প্রাচীর বিকেন্দ্রিকতা প্রয়োজন।
ইন্টার-পেয়ার স্কু — সম্পর্কিত সংকেত বহনকারী পৃথক জোড়ার মধ্যে প্রচার বিলম্বের পার্থক্য — এমন প্রোটোকলগুলিতে সমালোচনামূলক হয়ে ওঠে যা সমান্তরালে একাধিক লেন ব্যবহার করে, যেমন PCIe, HDMI 2.1, এবং DisplayPort 2.0। এই প্রোটোকলগুলিতে, একটি মাল্টি-লেন ডেটা শব্দ জোড়া জুড়ে বিভক্ত করা হয় এবং প্রাপক চিপকে মূল ডেটা পুনর্গঠনের জন্য সমস্ত লেনকে সারিবদ্ধ করতে হবে। রিসিভার আন্তঃ-জোড়া তির্যকের ক্ষতিপূরণের জন্য লেন-টু-লেন স্ক্যু ক্ষতিপূরণ সার্কিট্রি ব্যবহার করে, কিন্তু এই ক্ষতিপূরণের একটি সীমাবদ্ধ পরিসর রয়েছে — সাধারণত PCIe Gen 5 রিসিভারের জন্য 20-64 UI। যদি ক্যাবল অ্যাসেম্বলিতে ইন্টার-পেয়ার স্কু রিসিভারের ক্ষতিপূরণের সীমা ছাড়িয়ে যায়, প্রতিটি পৃথক লেনের গ্রহণযোগ্য সিগন্যাল গুণমান থাকলেও লিঙ্কটি স্থাপন করতে পারে না। ইন্টার-পেয়ার স্ক্যু প্রাথমিকভাবে কেবলের মধ্যে থাকা সমস্ত ডেটা জোড়ার বৈদ্যুতিক দৈর্ঘ্যের সাথে মিল করে নিয়ন্ত্রিত হয় — নিশ্চিত করে যে প্রতিটি জোড়ার একই কার্যকর অস্তরক ধ্রুবক এবং শারীরিক পথের দৈর্ঘ্য রয়েছে। এটি মিলিত স্তরের দৈর্ঘ্য, সমস্ত জোড়া জুড়ে মিলিত নিরোধক অস্তরক ধ্রুবক (এক্সট্রুশনের সময় সামঞ্জস্যপূর্ণ নিরোধক যৌগ সান্দ্রতা প্রয়োজন), এবং তারের সমাবেশের মধ্যে দৈর্ঘ্য-মিলযুক্ত জোড়া রাউটিং এর মাধ্যমে অর্জন করা হয়।
সক্রিয় অপটিক্যাল কেবল প্রযুক্তি: কখন এবং কেন কপার কম্পিউটার তারগুলি তাদের শারীরিক সীমাতে পৌঁছায়
কপার-ভিত্তিক উচ্চ-পারফরম্যান্স কম্পিউটার তারগুলি একটি মৌলিক শারীরিক সীমাবদ্ধতার সম্মুখীন হয়: ডেটা হার বাড়ার সাথে সাথে ত্বকের প্রভাব এবং ডাইইলেক্ট্রিক ক্ষতি আনুপাতিকভাবে বৃদ্ধি পায়, সর্বাধিক প্যাসিভ তারের দৈর্ঘ্য হ্রাস করে যা একটি প্রদত্ত ডেটা হারকে সমর্থন করতে পারে। 100 Gbps এবং তার উপরে, এই সীমাবদ্ধতা ডাটা সেন্টার র্যাক ওয়্যারিং (3-5 মিটার) এবং ক্রস-র্যাক সংযোগ (10-30 মিটার) এর সাথে প্রাসঙ্গিক তারের দৈর্ঘ্যে একটি ব্যবহারিক সীমাবদ্ধতা হয়ে ওঠে। অ্যাক্টিভ অপটিক্যাল ক্যাবল (AOC) — যা উভয় প্রান্তে স্ট্যান্ডার্ড কপার বৈদ্যুতিক ইন্টারফেস ব্যবহার করে কিন্তু অপটিক্যাল ফাইবারের উপর ট্রান্সমিশনের জন্য সংযোগকারী হাউজিং-এর মধ্যে সিগন্যালকে অপটিক্যালে রূপান্তর করে — ডেটা সেন্টারের দূরত্বে প্রতি মিটারে নগণ্য টেনশন সহ একটি ট্রান্সমিশন মাধ্যম (ফাইবারে আলো) ব্যবহার করে এই সীমাবদ্ধতাকে বাইপাস করে।
একটি AOC-তে অপটিক্যাল থেকে বৈদ্যুতিক রূপান্তর ঘটে VCSEL (উল্লম্ব-গহ্বর পৃষ্ঠ-নিঃসরণকারী লেজার) ড্রাইভার IC-তে ট্রান্সমিটিং সংযোগকারীতে এবং গ্রহণকারী সংযোগকারীর ফটোডিটেক্টরে। ইকুইপমেন্ট পোর্ট এবং ভিসিএসইএল ড্রাইভারের মধ্যে কপার ক্যাবল সাধারণত 10-15 মিমি-এর কম - যথেষ্ট ছোট যে ডেটা হার নির্বিশেষে তামার ক্ষতি নগণ্য। এই স্থাপত্যটি AOCsকে ফাইবারের প্রকার এবং অপটিক্যাল তরঙ্গদৈর্ঘ্যের উপর নির্ভর করে কার্যকর লিঙ্কের দৈর্ঘ্য 50-100 মিটার বা তার বেশি প্রসারিত করার সময় হোস্ট সরঞ্জামগুলিতে একটি মানক বৈদ্যুতিক ইন্টারফেস (SFP , QSFP28, QSFP-DD, বা অন্যান্য ফর্ম ফ্যাক্টর) উপস্থাপন করতে দেয়। হোস্ট সরঞ্জামের দৃষ্টিকোণ থেকে, AOC একটি প্যাসিভ কপার ডাইরেক্ট-অ্যাটাচ ক্যাবল (DAC) থেকে আলাদা করা যায় না — ড্রাইভার কনফিগারেশন বা লিঙ্ক-লেয়ার পরিবর্তনের প্রয়োজন নেই।
ডেটা সেন্টার অ্যাপ্লিকেশনগুলিতে প্যাসিভ কপার DAC, সক্রিয় কপার ক্যাবল এবং AOC এর মধ্যে পছন্দকে নিয়ন্ত্রণ করে এমন ট্রেড-অফগুলি তিনটি মূল মাত্রা জুড়ে সংক্ষিপ্ত করা হয়েছে:
- দৈর্ঘ্য পরিসীমা: প্যাসিভ কপার DAC 100 Gbps এ 0-3 মিটার এবং 400 Gbps এ 0-1 মিটারের জন্য সর্বোত্তম। সক্রিয় তামার তারগুলি 100 Gbps গতিতে 5-7 মিটার পর্যন্ত প্যাসিভ রিচ প্রসারিত করে। AOC 1-100 মিটার (এবং একক-মোড ফাইবার সহ 300 মিটার পর্যন্ত) সমর্থন করে, এটিকে 400 Gbps এবং তার উপরে ক্রস-আইসল এবং আন্তঃ-র্যাক সংযোগের জন্য একমাত্র কার্যকর বিকল্প হিসাবে তৈরি করে।
- শক্তি খরচ: প্যাসিভ কপার DAC ক্যাবল অ্যাসেম্বলিতে কোনো শক্তি ব্যবহার করে না (শুধুমাত্র ট্রান্সসিভারে)। সক্রিয় তামা কেবল-এমবেডেড ইলেকট্রনিক্সে প্রতি প্রান্তে 0.5-1.5 ওয়াট খরচ করে। AOC VCSEL ড্রাইভার এবং ফটোডিটেক্টর সার্কিটে প্রতি প্রান্তে 1.0–3.0 W খরচ করে। 10,000 সক্রিয় লিঙ্ক সহ একটি ডেটা সেন্টারে, প্যাসিভ DAC এবং AOC এর মধ্যে শক্তির পার্থক্য 20-30 kW অতিরিক্ত তাপ লোডের প্রতিনিধিত্ব করতে পারে যার জন্য শীতল করার ক্ষমতা প্রয়োজন।
- মেরামতযোগ্যতা এবং নমনীয়তা: একটি সংযোগকারী ক্ষতিগ্রস্ত হলে প্যাসিভ কপার DAC ফিল্ডে পুনরায় চালু করা যেতে পারে; তারের নিজেই এমন কোন উপাদান নেই যা শারীরিক ক্ষতি থেকে স্বাধীনভাবে ব্যর্থ হতে পারে। AOC সমাবেশগুলি অ-মেরামতযোগ্য — একটি ব্যর্থ VCSEL, ড্রাইভার IC, বা ফাইবার স্প্লাইসের জন্য সমগ্র তারের সমাবেশ প্রতিস্থাপন করা প্রয়োজন। AOC তারগুলি তামার তারের তুলনায় বাঁকানো ব্যাসার্ধ লঙ্ঘনের জন্যও বেশি ঝুঁকিপূর্ণ, কারণ ফাইবার বাঁক ব্যাসার্ধের সীমা (সাধারণত OM3/OM4 মাল্টিমোড ফাইবারের জন্য 30 মিমি) তামার কম্পিউটার তারের তুলনায় শক্ত।
PCIe কেবলের স্পেসিফিকেশন Gen 3 থেকে Gen 6: প্রজন্মের মধ্যে কী পরিবর্তন হয় এবং কেন
পিসিআই এক্সপ্রেস ছয়টি প্রজন্মের মধ্য দিয়ে বিকশিত হয়েছে এবং প্রতিটি ধাপে ডাটা রেট দ্বিগুণ হয়েছে এবং প্রতিটি প্রজন্মের পরিবর্তনের জন্য স্পেসিফিকেশনের কমপ্লায়েন্স মার্জিনের মধ্যে সিগন্যালের অখণ্ডতা বজায় রাখার জন্য তারের নির্মাণ পরিবর্তন প্রয়োজন। নেটওয়ার্ক তারের বিপরীতে যেখানে কেবল হল প্রাথমিক সিগন্যাল ট্রান্সমিশন মাধ্যম, PCIe কেবলগুলি সম্প্রসারণ স্লট বা অ্যাড-ইন কার্ডগুলিকে সংযুক্ত করে যেখানে কেবলটি PCB ট্রেস, সংযোগকারী এবং ভিয়াস সহ একটি দীর্ঘ চ্যানেলের একটি অংশ - তারের সন্নিবেশ ক্ষতির বাজেট মোট চ্যানেল বাজেটের একটি অংশ মাত্র।
PCIe Gen 3 (8 GT/s প্রতি লেন) 4 GHz (8 GT/s NRZ সিগন্যালিংয়ের জন্য Nyquist ফ্রিকোয়েন্সি) 20 dB-এর মোট চ্যানেল সন্নিবেশ ক্ষতির সীমা নির্দিষ্ট করেছে। এই চ্যানেলের মধ্যে একটি ক্যাবল সেগমেন্টের জন্য, একটি ব্যবহারিক বরাদ্দ হল 8-10 dB, যা 1-2 মিটারের তারের দৈর্ঘ্যকে মঞ্জুরি দেয় ভাল-পরিকল্পিত ফয়েল-শিল্ডেড টুইস্টেড পেয়ার নির্মাণের সাথে কঠিন PE নিরোধক ব্যবহার করে। Gen 3 এ প্রবর্তিত এনকোডিং স্কিম (128b/130b) কোডিং দক্ষতা উন্নত করেছে কিন্তু লাইন হারের তুলনায় Nyquist ফ্রিকোয়েন্সি পরিবর্তন করেনি।
PCIe Gen 4 (16 GT/s) Nyquist ফ্রিকোয়েন্সি দ্বিগুণ করে 8 GHz করে, একই তারের দৈর্ঘ্যের জন্য সন্নিবেশের ক্ষতি প্রায় দ্বিগুণ করে কারণ উভয় কন্ডাক্টর স্কিন ইফেক্ট লস (√f-এর সমানুপাতিক) এবং অস্তরক ক্ষতি (f-এর সমানুপাতিক) বৃদ্ধি পেয়েছে। হ্রাসকৃত বরাদ্দের মধ্যে তারের সেগমেন্ট সন্নিবেশের ক্ষতি বজায় রাখার জন্য, Gen 4-এ 0.5 মিটারের বেশি দীর্ঘ তারের জন্য ফোমযুক্ত PE নিরোধক কার্যকরভাবে বাধ্যতামূলক হয়ে উঠেছে, কারণ শক্ত PE সমতুল্য ফোমযুক্ত PE নির্মাণের তুলনায় 8 GHz এ 15-20% বেশি সন্নিবেশ ক্ষতি তৈরি করে। PCIe Gen 5 (32 GT/s, 16 GHz Nyquist) তারের সন্নিবেশের ক্ষতির প্রয়োজনীয়তাগুলিকে সেই স্থানে ঠেলে দিয়েছে যেখানে PCIe SIG সক্রিয় তারের প্রয়োজনীয়তাগুলিকে সংজ্ঞায়িত করে OCuLink এবং PCIe কেবল স্পেসিফিকেশন v2.0 প্রকাশ করেছে, স্বীকার করে যে প্যাসিভ তারের দৈর্ঘ্য 1 GT মিটারের বেশি রক্ষণাবেক্ষণের জন্য 1 এম্বেড শর্তে GT মিটারের বেশি। সম্মতি
PCIe Gen 6 NRZ-এর জায়গায় PAM4 (4-স্তরের পালস অ্যামপ্লিটিউড মড্যুলেশন) এনকোডিং চালু করেছে, যা একটি প্রদত্ত ডেটা হারের জন্য প্রয়োজনীয় Nyquist ফ্রিকোয়েন্সি অর্ধেক করে দিয়েছে (PAM4-এর সাথে 64 GT/s একই 16 GHz Nyquist 32 GT/s NRZ)। এই এনকোডিং পরিবর্তন আংশিকভাবে তারের সন্নিবেশ ক্ষতির প্রয়োজনীয়তা থেকে মুক্তি দিয়েছে, কিন্তু রৈখিকতার প্রয়োজনীয়তা প্রবর্তন করেছে: PAM4 দুটির পরিবর্তে চারটি সংকেত স্তর ব্যবহার করে, এবং তারের ফ্রিকোয়েন্সি প্রতিক্রিয়াতে অরৈখিকতা বিভিন্ন সংকেত স্তরে চোখের উচ্চতাকে অসম করে তোলে, চোখের ভিতরের খোলার জন্য শব্দের মার্জিন হ্রাস করে। PCIe Gen 6-এর জন্য উচ্চ-পারফরম্যান্স কম্পিউটার কেবলগুলিকে শুধুমাত্র সন্নিবেশের ক্ষতির সীমাই পূরণ করতে হবে না বরং গোষ্ঠী বিলম্বের পরিবর্তনের (সংকেত প্রচারের গতির ফ্রিকোয়েন্সি নির্ভরতা) সীমাও পূরণ করতে হবে, যা প্রশস্ততা-থেকে-ফেজ বিকৃতি প্রবর্তন করে যা অসামঞ্জস্যপূর্ণভাবে PAM4 কর্মক্ষমতাকে প্রভাবিত করে।

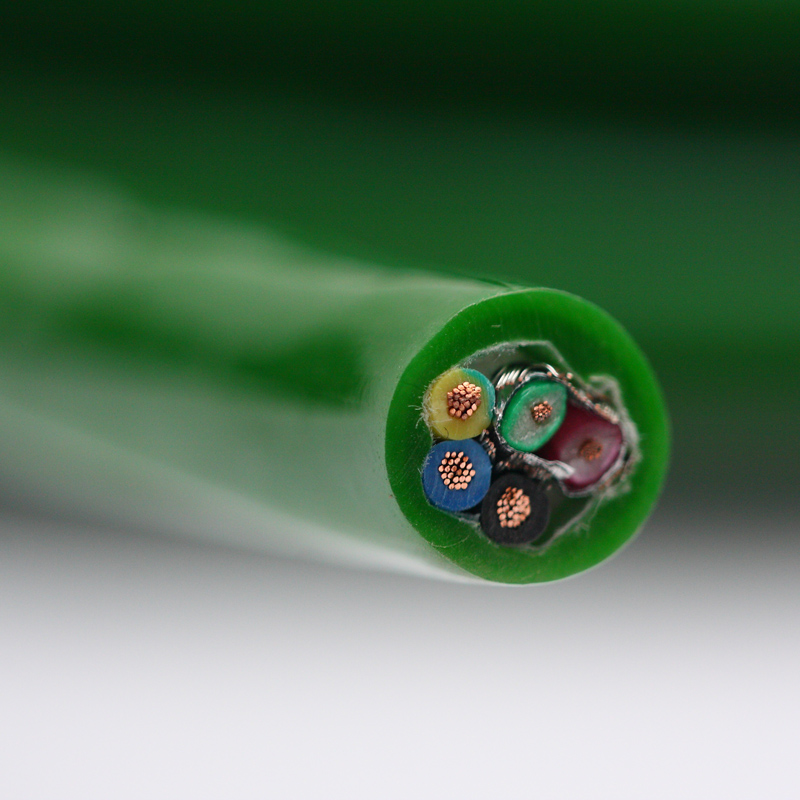

হাই-স্পিড কম্পিউটার তারের জন্য কন্ডাক্টর মেটেরিয়াল অপশন: কপার ক্ল্যাড অ্যালুমিনিয়াম এবং সিলভার-প্লেটেড কপার তুলনা
একটি উচ্চ-পারফরম্যান্স কম্পিউটার তারের কন্ডাকটর উপাদান এটি প্রদর্শিত হওয়ার চেয়ে আরও সূক্ষ্ম স্পেসিফিকেশন। কপার হল সার্বজনীন বেসলাইন, কিন্তু দুটি পরিবর্তিত কন্ডাক্টর নির্মাণ — তামা পরিহিত অ্যালুমিনিয়াম (CCA) এবং সিলভার-প্লেটেড কপার (SPC) — নির্দিষ্ট প্রসঙ্গে ব্যবহৃত হয়, এবং সাধারণ সংগ্রহ অনুশীলনে তাদের কর্মক্ষমতা ট্রেড-অফগুলি খুব কম বোঝা যায়।
কপার ক্ল্যাড অ্যালুমিনিয়াম (সিসিএ)
সিসিএ কন্ডাক্টরগুলি তামার একটি পাতলা বাইরের স্তর দিয়ে পরিহিত একটি অ্যালুমিনিয়াম কোর নিয়ে গঠিত। কপার স্তরের বেধ সাধারণত কন্ডাকটর ব্যাসার্ধের 10-15% হয়। CCA কঠিন তামার তুলনায় উল্লেখযোগ্য ওজন এবং খরচ কমানোর প্রস্তাব দেয় — অ্যালুমিনিয়ামের ঘনত্ব হল 2.7 g/cm³ বনাম 8.9 g/cm³ তামার জন্য, তাই CCA কন্ডাক্টরগুলি প্রতি ইউনিট দৈর্ঘ্যের প্রায় 40-45% হালকা। উচ্চ ফ্রিকোয়েন্সিতে যেখানে ত্বকের প্রভাব কন্ডাকটর পৃষ্ঠে কারেন্টকে সীমাবদ্ধ করে, CCA মূলত কঠিন তামার সাথে অভিন্ন আচরণ করে: তামাতে 1 GHz এ ত্বকের গভীরতা প্রায় 2 μm, যা ব্যবহারিক CCA কন্ডাক্টরগুলিতে তামার ক্ল্যাডিং পুরুত্বের চেয়ে অনেক বেশি পাতলা। এই কারণে, সিসিএ উচ্চ-ফ্রিকোয়েন্সি সিগন্যাল কন্ডাক্টরের জন্য প্রযুক্তিগতভাবে গ্রহণযোগ্য যেখানে বর্তমান ঘনত্ব তামার ক্ল্যাডিং স্তরে কেন্দ্রীভূত হয়। CCA-এর সীমাবদ্ধতা DC এবং কম-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনে দেখা দেয় যেখানে কারেন্ট সম্পূর্ণ কন্ডাক্টর ক্রস-সেকশনে প্রবেশ করে: অ্যালুমিনিয়ামের পরিবাহিতা তামার তুলনায় প্রায় 61%, তাই CCA কন্ডাক্টরগুলির একই ব্যাসের কঠিন তামার তুলনায় অর্থপূর্ণভাবে উচ্চতর DC প্রতিরোধ ক্ষমতা রয়েছে। একটি কম্পিউটার তারের (USB VBUS, PCIe অক্জিলিয়ারী পাওয়ার) মধ্যে পাওয়ার কন্ডাক্টরগুলির জন্য, উচ্চতর DC রেজিস্ট্যান্স মানে বৃহত্তর ভোল্টেজ ড্রপ এবং রেট করা কারেন্টে উচ্চতর I²R হিটিং — একই তারের পাওয়ার কন্ডাক্টরের জন্য কঠিন কপারকে পছন্দ করা হয় যেখানে CCA ডেটা কন্ডাক্টর গ্রহণযোগ্য হতে পারে।
সিলভার-প্লেটেড কপার (SPC)
সিলভারে তামার (6.30 × 10⁷ S/m বনাম. 5.96 × 10⁷ S/m) থেকে সামান্য বেশি পরিবাহিতা রয়েছে এবং এর উচ্চতর পৃষ্ঠের বৈশিষ্ট্যগুলি — সিলভার অক্সাইড পরিবাহী, কপার অক্সাইডের বিপরীতে — সিলভার প্লেটিংকে খুব উচ্চ ফ্রিকোয়েন্সিতে উপকারী করে তোলে যেখানে একটি চরম স্তরে প্রবাহিত হয়। উচ্চ-ফ্রিকোয়েন্সি কম্পিউটার কেবলে সিলভার প্লেটিংয়ের প্রাথমিক ব্যবহারিক সুবিধা হল প্রান্তিক পরিবাহিতা উন্নতি নয় বরং পরিবাহী পৃষ্ঠে কপার অক্সাইড গঠন প্রতিরোধ করা। কপার অক্সাইড হল একটি অর্ধপরিবাহী যার পরিবাহিতা ধাতব তামার তুলনায় অনেক কম; কন্ডাকটর পৃষ্ঠের অক্সিডেশন অগ্রগতির সাথে সাথে, কার্যকর ত্বকের গভীরতা প্রতিরোধ ক্ষমতা বাল্ক কপার পরিবাহিতা থেকে পূর্বাভাসিত মানের উপরে বৃদ্ধি পায়, যার ফলে তারের জন্য নির্দিষ্ট করার চেয়ে বেশি সন্নিবেশ ক্ষতি হয়। সিলভার প্লেটিং, একটি অক্সিডেশন-প্রতিরোধী পৃষ্ঠ স্তর প্রদান করে, তারের পরিষেবা জীবন জুড়ে নকশার মান অনুযায়ী কন্ডাকটরের পৃষ্ঠের প্রতিরোধ বজায় রাখে। আর্দ্র বা মৃদু ক্ষয়কারী পরিবেশে ব্যবহারের আগে বা কাজ করার আগে বর্ধিত সময়ের জন্য সংরক্ষণ করা কেবলগুলিতে এই সুবিধাটি সবচেয়ে উল্লেখযোগ্য। পরিষ্কার পরিবেশে তৈরির পরপরই ব্যবহৃত তারের জন্য, সিলভার-প্লেটেড এবং বেয়ার কপার কন্ডাক্টরের মধ্যে পার্থক্য পরিমাপযোগ্য কিন্তু সাধারণত সন্নিবেশ ক্ষতির স্পেসিফিকেশন সীমার তুলনায় ছোট।
উৎপাদনে পারফরম্যান্সের ঘাটতি রোধ করার জন্য কীভাবে OEM কম্পিউটার তারের স্পেসিফিকেশন লেখা উচিত
কাস্টম OEM কম্পিউটার তারের স্পেসিফিকেশন যা একচেটিয়াভাবে বৈদ্যুতিক পরামিতিগুলির উপর ফোকাস করে — প্রতিবন্ধকতা, সন্নিবেশ ক্ষতি, ক্রসস্ট্যাক — এই প্যারামিটারগুলি তৈরি করে এমন অন্তর্নিহিত নির্মাণ বৈশিষ্ট্যগুলি নির্দিষ্ট না করেই একটি যাচাইকরণ সমস্যা তৈরি করে: একটি তারের একটি নমুনা ব্যাচে পরিমাপিত বৈদ্যুতিক বৈশিষ্ট্যগুলি পূরণ করতে পারে যখন নির্মাণ পছন্দগুলি ব্যবহার করে যা বিভিন্ন উত্পাদন অবস্থার পরে স্পেসিফিকেশনের বাইরে বা কার্যকারিতা তৈরি করবে৷ একটি শক্তিশালী OEM স্পেসিফিকেশন পরিমাপযোগ্য বৈদ্যুতিক কর্মক্ষমতা পরামিতি এবং নির্মাণের সীমাবদ্ধতা উভয়কেই সংজ্ঞায়িত করে যা নিশ্চিত করে যে এই প্যারামিটারগুলি উত্পাদন ব্যাচ জুড়ে এবং পরিষেবা জীবন জুড়ে বজায় রাখা হয়েছে।
নিম্নলিখিত নির্মাণ পরামিতিগুলি প্রস্তুতকারকের বিবেচনার উপর ছেড়ে না দিয়ে একটি উচ্চ-পারফরম্যান্স কম্পিউটার কেবল OEM স্পেসিফিকেশনে স্পষ্টভাবে উল্লেখ করা উচিত:
- কন্ডাক্টর উপাদান এবং স্ট্র্যান্ডিং ক্লাস: একই তারের মধ্যে সিগন্যাল এবং পাওয়ার কন্ডাক্টরের জন্য আলাদাভাবে কঠিন বা আটকে থাকা, বেয়ার কপার বা সিলভার-প্লেটেড কপার বা CCA এবং স্ট্র্যান্ডিং ক্লাস (IEC 60228 ক্লাস 2, 5, বা 6) নির্দিষ্ট করুন। একটি স্পেসিফিকেশন যা শুধুমাত্র "28 AWG কন্ডাক্টর" বলে প্রস্তুতকারককে পাওয়ার কন্ডাক্টরের জন্য CCA এবং সিগন্যাল কন্ডাক্টরের জন্য কঠিন তামা - বা বিপরীতে - প্রকাশ ছাড়াই ব্যবহার করতে দেয়।
- নিরোধক উপাদান এবং ফোমের শতাংশ (যদি ফেনা হয়): শুধুমাত্র নামমাত্র প্রাচীরের পুরুত্বের পরিবর্তে ইনসুলেশন পলিমার প্রকার (কঠিন PE, ন্যূনতম ফোম শতাংশ সহ ফোমযুক্ত PE, FEP, বা PTFE) নির্দিষ্ট করুন। অভিন্ন নিরোধক প্রাচীর পুরুত্বের দুটি তারের কিন্তু ভিন্ন অস্তরক ধ্রুবক (কঠিন বনাম ফোমেড PE) উচ্চ ফ্রিকোয়েন্সিতে ভিন্ন বৈশিষ্ট্যগত প্রতিবন্ধকতা এবং ভিন্ন সন্নিবেশ ক্ষতির মান থাকবে।
- টুইস্ট লেয়ার দৈর্ঘ্য পরিসীমা এবং সহনশীলতা: প্রতিটি ডিফারেনশিয়াল জোড়ার জন্য নামমাত্র লেয়ার দৈর্ঘ্য এবং সর্বাধিক অনুমোদিত বিচ্যুতি নির্দিষ্ট করুন। স্তরের দৈর্ঘ্য সরাসরি কাঠামোগত রিটার্ন লস পিক ফ্রিকোয়েন্সি এবং জোড়া ব্যালেন্স নিয়ন্ত্রণ করে; অনিয়ন্ত্রিত স্তরের দৈর্ঘ্যের বৈচিত্র্য ব্যাচ-টু-ব্যাচ প্রতিবন্ধকতা বৈচিত্র তৈরি করে যা সময়-ডোমেন প্রতিফলন পরীক্ষা ছাড়া নির্ণয় করা কঠিন হতে পারে।
- ঢাল নির্মাণ এবং কভারেজ: প্রতিটি জোড়া ঢালের জন্য ফয়েলের ধরন (অ্যালুমিনাইজড পলিয়েস্টার বা অ্যালুমিনাইজড পলিপ্রোপিলিন), ফয়েল ওভারল্যাপ শতাংশ, এবং ড্রেন ওয়্যার ম্যাটেরিয়াল, সাথে সামগ্রিক বিনুনি কভারেজ শতাংশ এবং বাইরের বিনুনি ঢালের জন্য তারের ব্যাস নির্দিষ্ট করুন। এই বিশদ বিবরণ ছাড়াই "সম্পূর্ণভাবে রক্ষা করা" নির্মাতাদের ন্যূনতম কভারেজ নির্মাণ ব্যবহার করতে দেয় যা প্রযুক্তিগতভাবে সুরক্ষা উপাদান অন্তর্ভুক্ত করে কিন্তু গিগাহার্টজ ফ্রিকোয়েন্সিতে অপর্যাপ্ত EMI দমন প্রদান করে।
- প্রথম নিবন্ধ পরিদর্শন (FAI) প্রয়োজনীয়তা: প্রথম উত্পাদন চালানো থেকে কোন নমুনায় কোন পরামিতিগুলি অবশ্যই পরিমাপ করা উচিত, কোন পরীক্ষার সরঞ্জাম এবং পদ্ধতিগুলি ব্যবহার করা হবে এবং কী একটি উত্তীর্ণ ফলাফল গঠন করে তা নির্দিষ্ট করুন৷ এফএআই হল চুক্তিমূলক প্রক্রিয়া যা নমুনা অনুমোদনের পরে কম খরচে নির্মাণের প্রতিস্থাপনকে বাধা দেয়। OEM স্পেসিফিকেশনে সুস্পষ্ট FAI প্রয়োজনীয়তা ব্যতীত, পরবর্তী উত্পাদন চলাকালীন অনুমোদিত নমুনায় ব্যবহৃত নির্মাণ বজায় রাখার জন্য প্রস্তুতকারকের কোনও চুক্তিবদ্ধ বাধ্যবাধকতা নেই।
নিয়ন্ত্রক শংসাপত্রের সাপেক্ষে পণ্যগুলিতে ব্যবহারের উদ্দেশ্যে তৈরি কম্পিউটার তারের জন্য — UL, CE, FCC পার্ট 15 — OEM স্পেসিফিকেশনটিও স্পষ্ট করা উচিত যে কেবলটিকেই স্বতন্ত্র শংসাপত্র বহন করতে হবে বা শেষ পণ্য সমাবেশের মধ্যে এটি একটি উপাদান হিসাবে প্রত্যয়িত হবে কিনা৷ কেবল-স্তরের সার্টিফিকেশনের জন্য নির্দিষ্ট নির্মাণকে পরীক্ষা করা এবং সার্টিফাইং বডির স্কিমের অধীনে তালিকাভুক্ত করা প্রয়োজন; শেষ-পণ্য শংসাপত্র স্বাধীন কেবল-স্তরের চিহ্নের প্রয়োজন ছাড়াই একটি অভ্যন্তরীণ উপাদান হিসাবে কেবলটিকে কভার করে। যা নির্দিষ্ট করা হয়েছে এবং সার্টিফিকেশন পাথের আসলে কী প্রয়োজন তার মধ্যে বিভ্রান্তি হল প্রজেক্ট বিলম্বের একটি সাধারণ কারণ যখন নিয়ন্ত্রক পর্যালোচনা প্রকাশ করে যে "UL-তালিকাভুক্ত" হিসাবে নির্দিষ্ট করা একটি কেবল প্রকৃতপক্ষে শুধুমাত্র একটি উপাদান হিসাবে UL-স্বীকৃত, বা উদ্দেশ্যযুক্ত অ্যাপ্লিকেশনের প্রয়োজনের চেয়ে ভিন্ন ভোল্টেজ/তাপমাত্রার রেটিং এর জন্য UL তালিকা বহন করে৷
